Diseño y construcción de un sintetizador Meeblip y Arduino, añadido vídeos! (3 / 6 paso)

Paso 3: incorporados

Primer paso es hacer la caja. Mis conocimientos de carpintería no que grande, pero mi computadora modelar habilidades está bien, así que opté por laser-corte lo. Como no pude encontrar las instalaciones de corte por láser con una máquina potente, no tenía mucha opción en madera; han tenido menores de 2mm de espesor. Mayoría de los tipos de madera es bastante débiles y flexibles en ese espesor, así que tuve una búsqueda de encontrar la madera adecuada. Finalmente colocó una madera contrachapada de haya para los aeroplanos modelo de calidad de 'F1'.

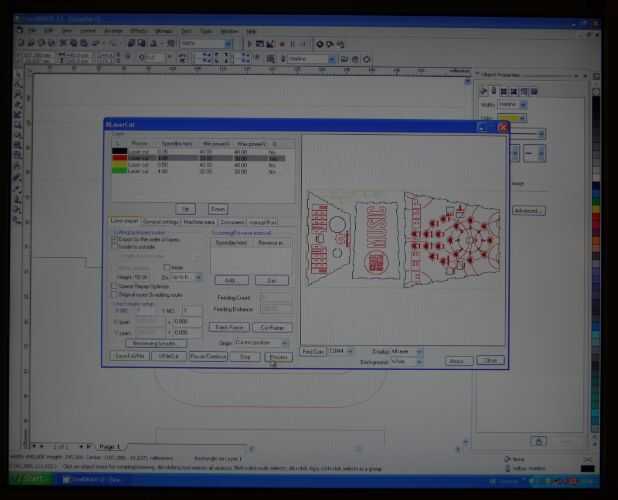

Los archivos de la corte pueden encontrarse en "Meeblip lasercut mm 2 rayitas Parte1 [convertidos] .pdf" y "Meeblip lasercut mm 2 rayitas Parte2 [convertidos] .pdf".

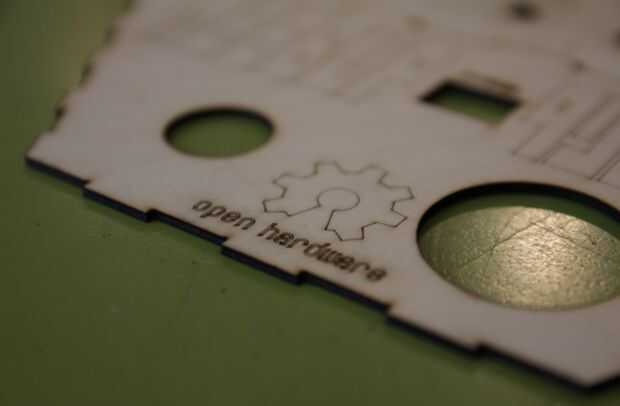

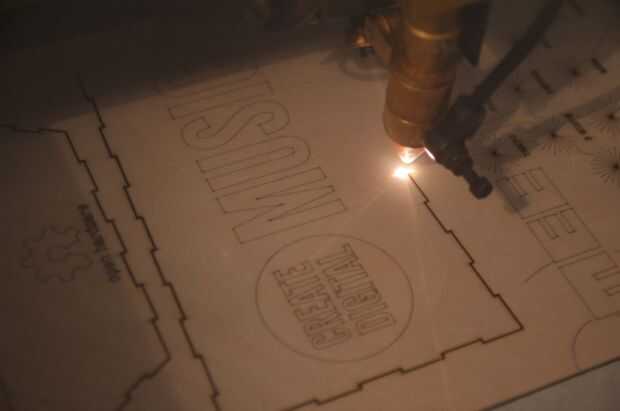

Antes de cortar los archivos, usted debe hacer algunas pruebas en la madera para determinar la intensidad adecuada y la velocidad. Esto es muy importante en las letras, ya que una línea demasiado fina serán ilegible desde la distancia, mientras que demasiado grosor de una línea hará las líneas fluyen sobre. Utilicé la misma configuración de las líneas y letras, pero para una próxima versión aumentaría la intensidad de las líneas, para que sean un poco más pronunciado. Los archivos pdf muestran las líneas de corte en rojo, mientras que las líneas grabadas son de color negras

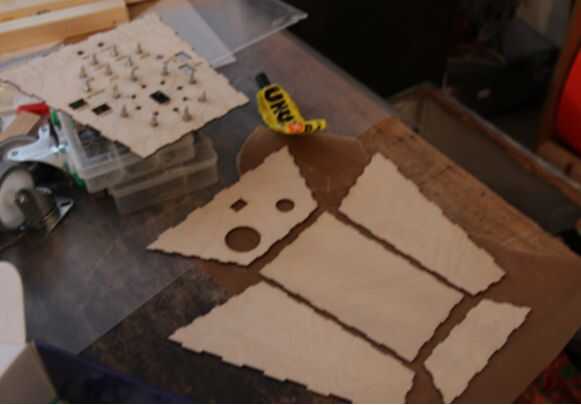

Después de todo corte y grabado, es tiempo para la Asamblea. A juntar todas las piezas, excepto el panel frontal. Poner pegamento (madera o instantánea) de alta resistencia en las costuras. (Tenga cuidado de no manchar la madera o deja grandes manchas de pegamento en el exterior). Este lazo junto con algunas bandas de goma y dejar toda la noche.

Con el encajamiento pegados, su tiempo para algunos acabados. En primer lugar, asegúrese de que no hay grasa sobre la madera, si existe, elimínela con cualquier desengrasante. Ahora, utilizar algún grano fino (> P150) a los paneles de madera con el grano de arena. Limpiar otra vez después de que esto termine y deje que se seque. Ahora usted puede poner cualquier número de capas de mancha de luz, yo lo hice sola. Esto protege el recinto de acumular suciedad más tarde.
