Diseño y construcción de un sintetizador Meeblip y Arduino, añadido vídeos! (2 / 6 paso)

Paso 2: Materiales, herramientas y presupuesto

Cosas para comprar:
Precio (total)

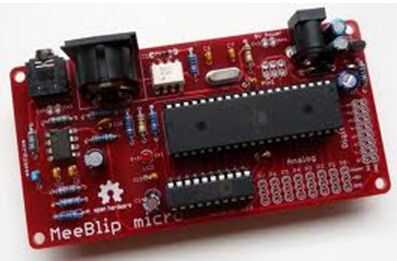

€ 50,00 x 1 Meeblip Micro
€ 20,00 1 x Arduino LeonardoNota: la mayoría otros Arduinos podría hacer, pero necesitaría algunas modificaciones en el código
€ 10,00 x 1 barato USB altavoces Nota: Estos son todos muy similares, yo tengo la mía en Saturno
€ 15,00 1 x 250x500x2mm modelo avión madera de haya contrachapada Nota: mis archivos de corte por láser sólo funciona para madera de 2mm, pero podría modificarse si es necesario
€ 30,00 1 x 30 minutos de corte por láser Nota: esto podría ser gratis si tienes un fablab cerca de usted o podría ser enormemente más caro si tienes que depender de un servicio de corte por láser en línea
€ 18,00 18 x potenciómetros (10K)
€ 18,00 x 18 pomos
€ 3,90 6 x Interruptores Rocker
€ 4,00 x 2 botones Arcade modificado, sacando el mecanismo de bloqueo
€ 0,40 8 x LEDs (5mm amarillo)
€ 10,00 1 x Protoboard
montajes de € 0,30 x 3 IC
€ 0,10 2 x resistencia (10k)
€ 0,10 2 x condensador (10nF)
hombre de encabezados de 1 x 0,50 € (unos 30 bits)
mujer de encabezados de 1 x 0,50 € (unos 30 bits)
€ 2,00 x 2 multiplexores (4051)
€ 0,50 1 x Hex inversor Schmitt trigger (40106)
sostenedor de batería 1 x 2aa € 1,00
€ 3,00 1 x USB paso convertidor
€ 1,00 x 1 goma (X la forma)
€ 4,00 x 1 surtido de cables
€ 2,00 pies de goma x 4
€ 8,00 2 pilas AA (recargables)
202,30 € total

Nota: estos precios son aproximados, es posible que pueda conseguir algunas piezas más barato o más caro, pero el estadio será de 200 €,-

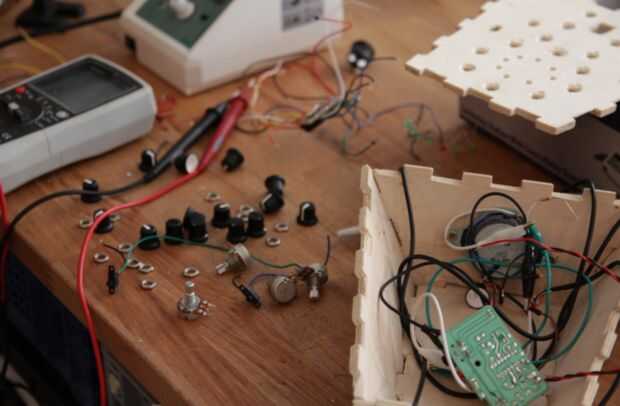

Herramientas y consumibles:
Pegamento
De la soldadura
Cinta aislante
Pedacitos de taladro
Soldadura de hierro
llave de 10mm
Archivo
Papel de lija
Mancha clara
