Diseño de la hoja con el cortador del Laser del embutido (5 / 13 paso)

Paso 5: Soldar las nuevas piezas a la hoja principal

Ahora tenemos dos líneas - la hoja y el tallo. Tenemos que hacer en una parte.

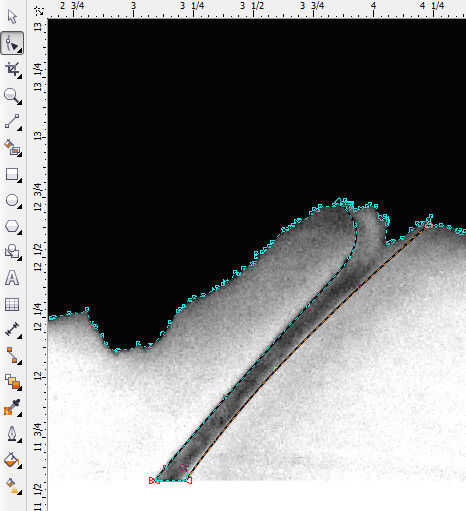

Utilice la herramienta nodo. Mantenga pulsada control y seleccione las curvas de potencia y la curva de contorno de la hoja. La primera foto les muestra todos los seleccionados.

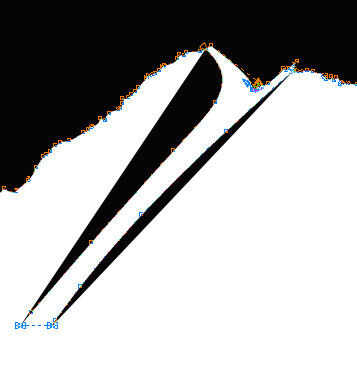

Ahora seleccione organizar / dar forma / soldadura y las curvas se unirán. Pero miren el relleno raro! Aquí es cómo corregirlo.

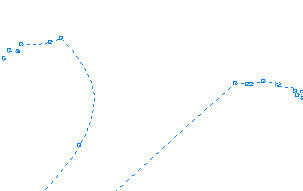

En primer lugar, utilizando el herramienta nodo doble click sobre cada pequeña plaza en el contorno de la hoja que está entre la hoja y el tallo nuevo. Cierre muestra hasta esta parte del dibujo. La siguiente foto muestra la situación cuando se eliminan todos los nodos y hay sólo la línea izquierda. He solo hace clic en esa línea para seleccionarla, se puede ver un pequeño punto blanco en esa línea. Ahora presione la tecla Supr para eliminar esa línea.

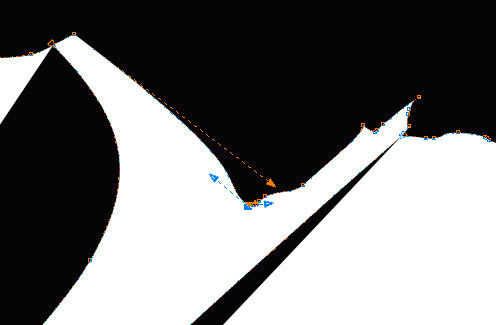

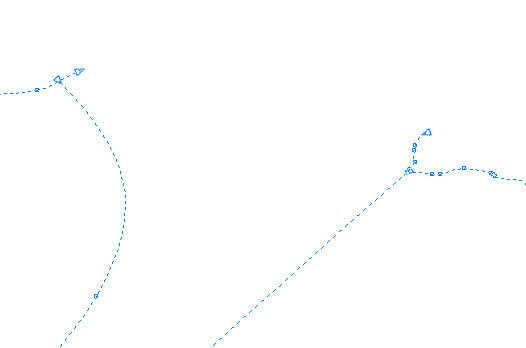

Esta foto siguiente muestra el dibujo después de que se ha roto el esquema de la hoja mediante la eliminación de la línea. Puedes ver las curvas de la madre viene a cumplir con lo que queda del contorno de la hoja. Tenga en cuenta que no cumplen perfectamente.  La foto muestra un cierre para arriba de la reunión de hoja y tallo. Utilice la herramienta nodo y haga doble clic en el eliminar todos los nodos adicionales. Luego, como paso final, haga clic en y arrastre el punto final de una curva en el nodo final del otro. Asegúrese de que el Consejo local dice "nodo" antes de liberar el nodo que está arrastrando. Ahora se conectan las curvas. Repetir este proceso en el otro lado del tallo.

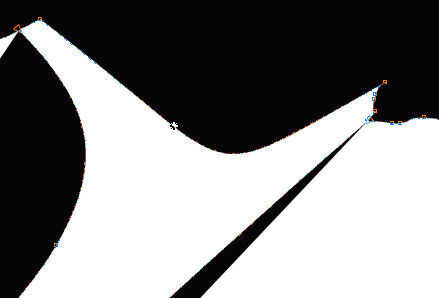

Ahora hemos unido el vástago para el contorno de la hoja.
