Diseño de la hoja con el cortador del Laser del embutido (9 / 13 paso)

Paso 9: ¿Qué tan grande y profundo?

Ahora tenemos que determinar la mejor configuración de láser para nuestro proyecto de embutido.

Hice una pequeña prueba de dibujo en CorelDraw. La primera línea es cuatro cuadrados negros, todo el mismo tamaño. Configurar el cortador del laser de TechShopde 45 vatios Epilog Helix a exploración de trama en 600 dpi, velocidad 60%, 90% de energía, y lo para el modo 3d. Me trama grabado los cuatro una vez. Luego selecciona la mano derecha tres y grabado al agua fuerte otra vez. A continuación, sólo los dos últimos hacerlo otra vez. Y finalmente sólo el cuadro de mano derecha para una trama pasado.

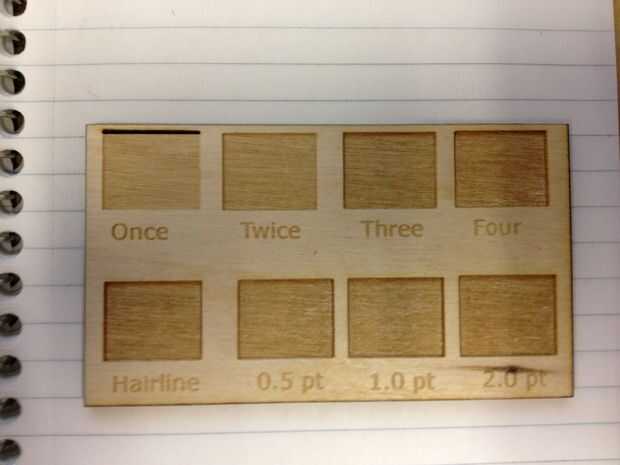

Este proceso me da cuatro cajas, cada uno grabado un número diferente de veces.

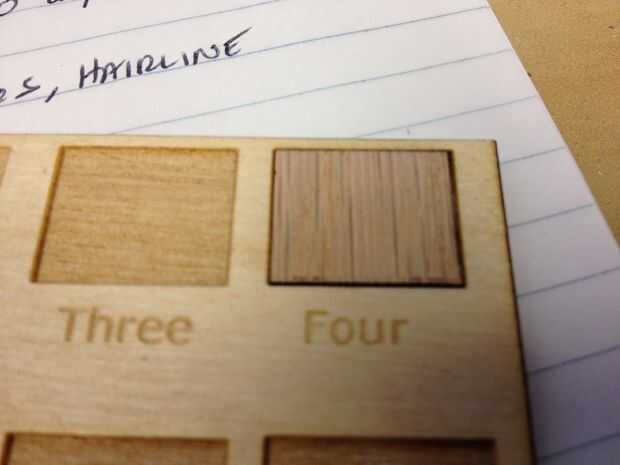

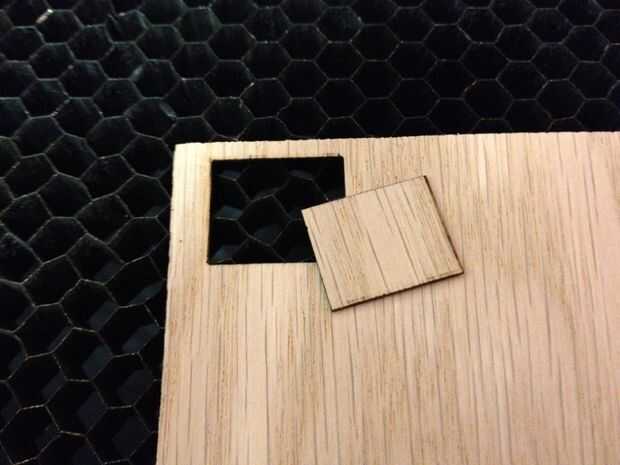

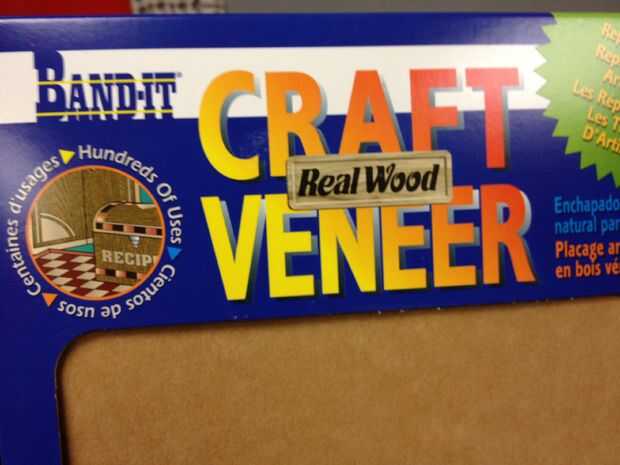

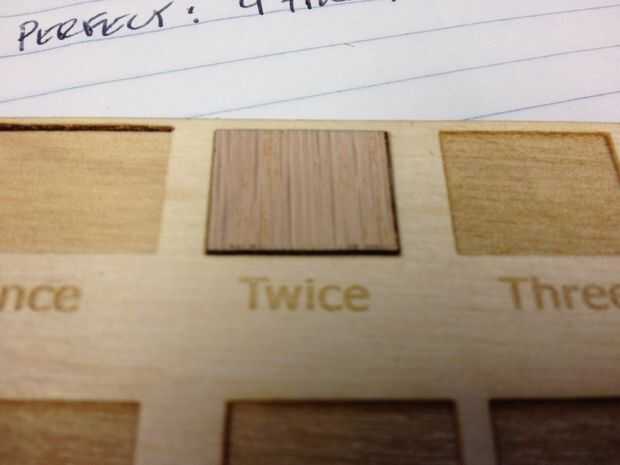

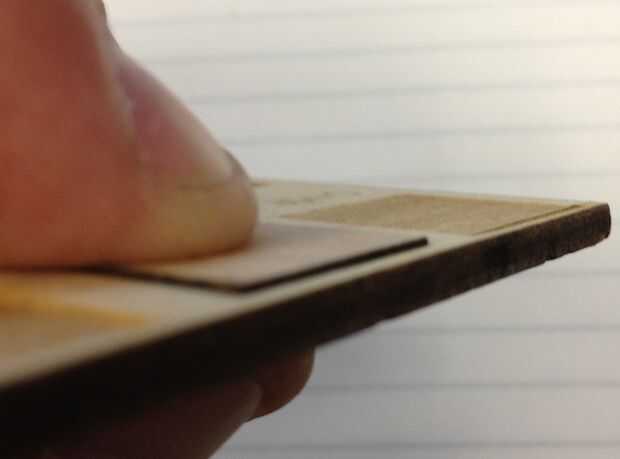

Estoy utilizando una chapa de hoja que compré en el sur de la madera en San José. Corte un cuadrado pequeño de mi hoja de chapa y me cayó en cada plaza. Se puede ver que el paso dos no es lo suficientemente profundo. El paso tres es mejor. Grabado de la trama del cuatro paso es simplemente perfecta!

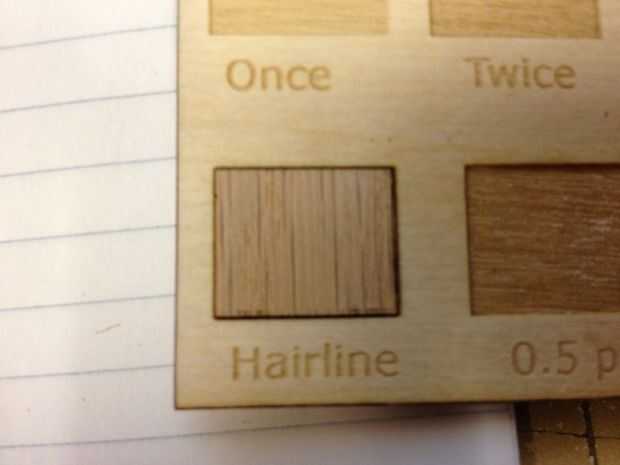

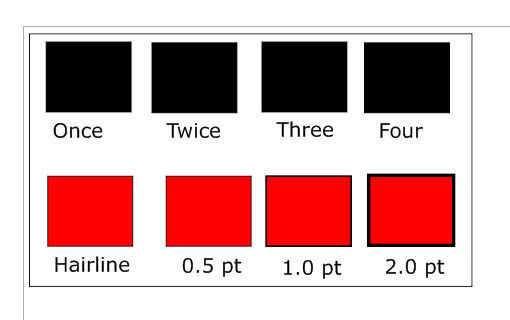

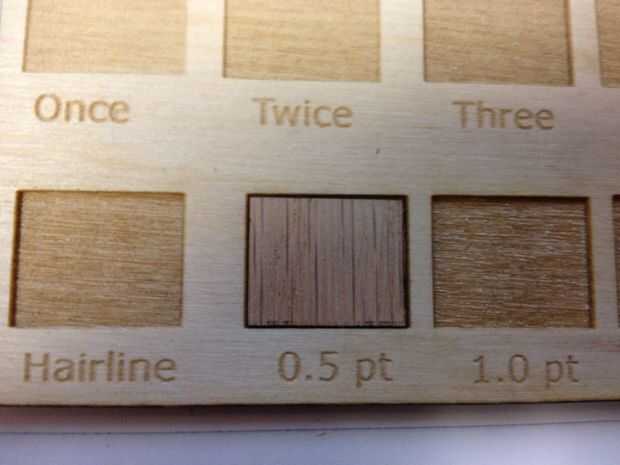

También quería probar la Unitalla. La segunda parte de mi plantilla tiene cuatro cajas, pero la línea exterior de cada caja se hace de un ancho de línea diferentes. Esto me da cierto margen de meneo a mi pieza; Si la chapa estaba un poco arrugada podría necesito una pequeña ladera para la chapa plana. Basado en la última prueba trama grabado estos cuatro veces. (Tenga en cuenta que la captura de pantalla muestra el área en rojo para que pueda ver cómo el ancho de línea afecta el tamaño del perímetro. Cuando grabado estos hice cada caja negro.)

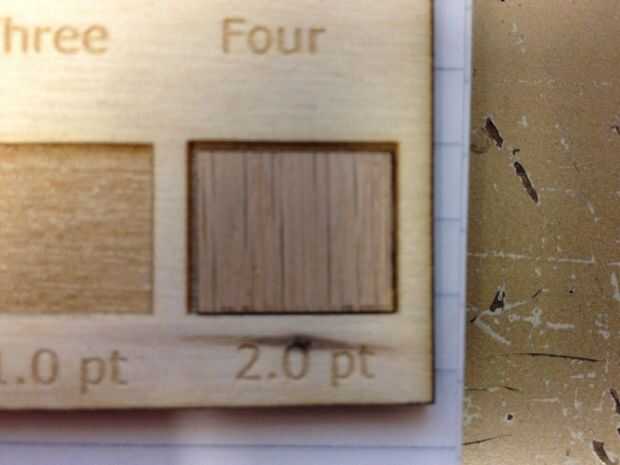

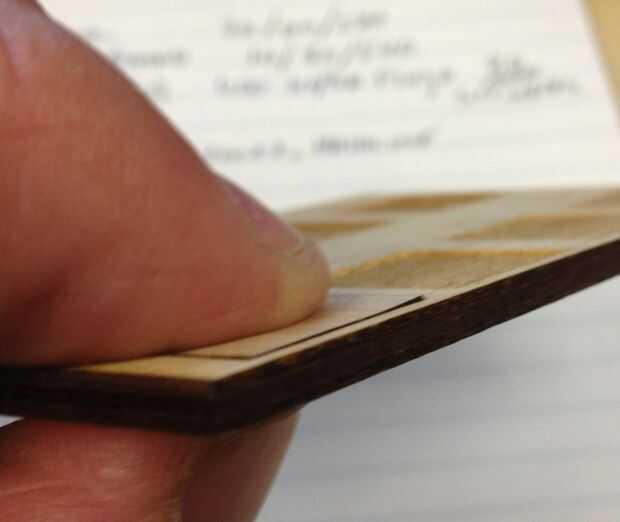

Sucede que esta chapa es muy plana y el tamaño de borde de rayita es un ajuste perfecto - la Plaza chapa casi encaje en su lugar!
