Diseño de autómatas (4 / 13 paso)

Paso 4: Diseño de mecanismo de SAM

SAM es bueno para el diseño inicial de los mecanismos.

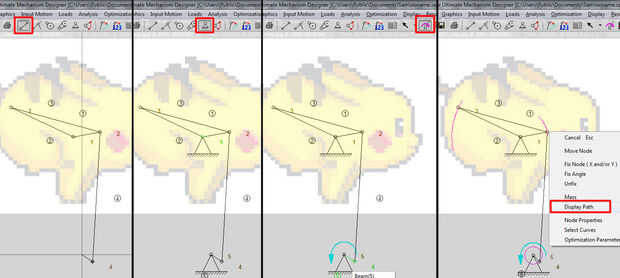

  1. Dibujar enlaces con la herramienta "Crear elemento de viga".
  2. Fijar las uniones con la herramienta nodo solución en x o en Y-dirección.
  3. Añadir motor haciendo clic en 'Ángulo de movimiento de entrada' y seleccionar el elemento de conducción.
  4. Haga clic derecho > 'Ver ruta' para trazar la posición de un punto.
  5. Vuelva a colocar las juntas para lograr el movimiento que desee.

Como se puede ver, es una manera súper rápida para experimentar con los vínculos. También es posible hacer muchos otros tipos de engranajes, correas, juntas, etc..
