Paso 6: Superficie y volumen de Puerto

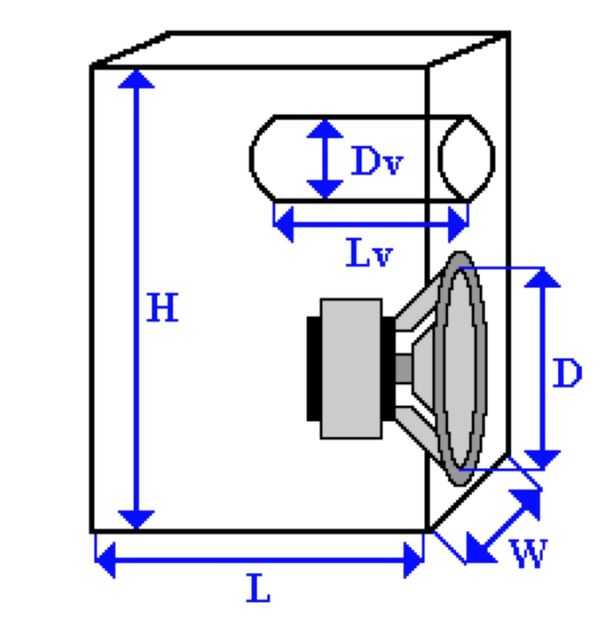

El Puerto de apertura y longitud calcularon en 1" de diámetro y largo de 9,21" respectivamente. Volumen total del cilindro puerto sería 7,23 pulgadas cúbicas. La asunción de la calculadora es que el puerto será un cilindro interno adaptado al exterior. Cuando construido de esa manera, el volumen interno total de la caja de caja debe ser el cilindro de volumen del puerto (si está montado en el interior) más el volumen de la caja resonante. Pero quería algo un poco diferente. Quería un puerto ranurado que va hacia la parte posterior con la caja de un resonador independiente.

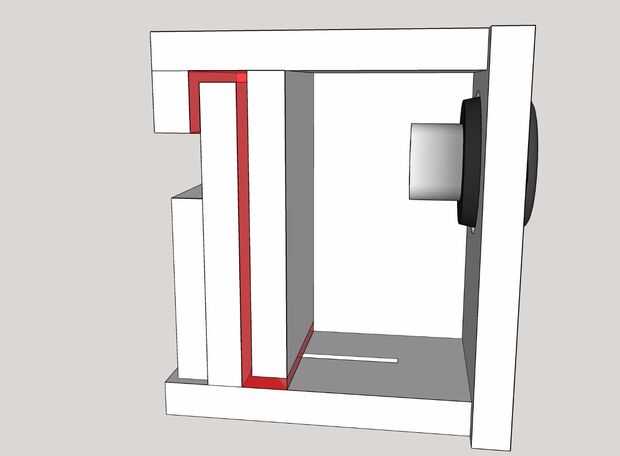

Esto fue una elección de diseño. Se calculó la longitud del puerto a probablemente mucho más tiempo del podía encerrar en una caja de tamaño razonable. ¿Pude haber poner el puerto fuera de la caja, pero quise un 9,21" largo 1" cilindro sobresale la parte posterior de mis altavoces? Apuesto a que sería torpe. Podía llevar tubos de PVC internamente, pero probablemente necesitaría doblar con juntas de PVC. Fue fácil llegar a la conclusión de que necesitaba un puerto ranurado.
Cilindros redondos ofrecen menos resistencia de aire de tubos rectangulares, pero en este caso, hice un trade off. Corre el riesgo de generar reflexiones de frecuencia más interna o ruidos de viento a través del puerto. Estos son conductores relativamente pequeños, así que no estoy preocupado por los grandes volúmenes de aire en movimiento. Si fuera un subwoofer grande, los números serían muy diferentes y se necesitarían otras consideraciones de diseño, es decir muy estrechos puertos no funcionan tan bien.
