Diseñar sus propios altavoces de estantería referencia (5 / 27 paso)

Paso 5: Volumen de la caja resonante

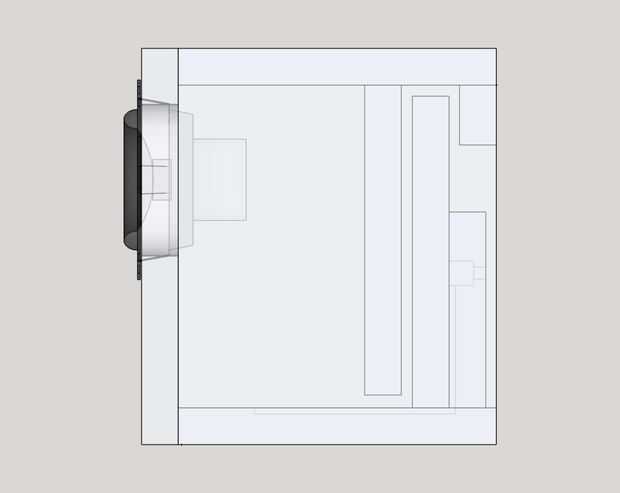

¿Qué tan grande debe la caja resonante detrás del conductor debe ser? La caja resonante, como lo llamo, es la cámara directamente detrás de los pilotos que ayuda a amplificar el sonido. Vibrante cámara mejora la eficiencia del controlador por lo que suena más fuerte con la misma cantidad de electricidad.

Volviendo a excelentes recursos de www.diyaudioandvideo.com , encontré el calculador de la caja de parlantes. Entré en los números de la hoja de especificaciones de Audio de Dayton.

Pidió a la calculadora de volumen equivalente (Vas = 1,31 litros), resonancia de aire libre (Fs = Hz 69,6) Total Q (Qts = 0.40), real System Q (Qtc =.707 por defecto lo que para un extremo inferior más suave), diámetro eficaz cono (D = 6,22 cm) y frecuencia de resonancia (Fb = Hz deje que el sistema calcular).

El diámetro del cono eficaz tenía que calcular (área superficial del cono) Sd (30,4 cm ^ 2), ya que se informó como un área de un círculo, calcula el diámetro de 6,22 cm. Es probable que se hace para no confundir a los consumidores. Si usted compra un controlador de 3.5" y las especificaciones dicen que el diámetro efectivo es sólo 2,45", no puede comprar ese conductor - aunque eso es solo física, no alguien que intenta engañar.

El resultado calculado fue un volumen de 1,31 o 79,94 pulgadas cúbicas.

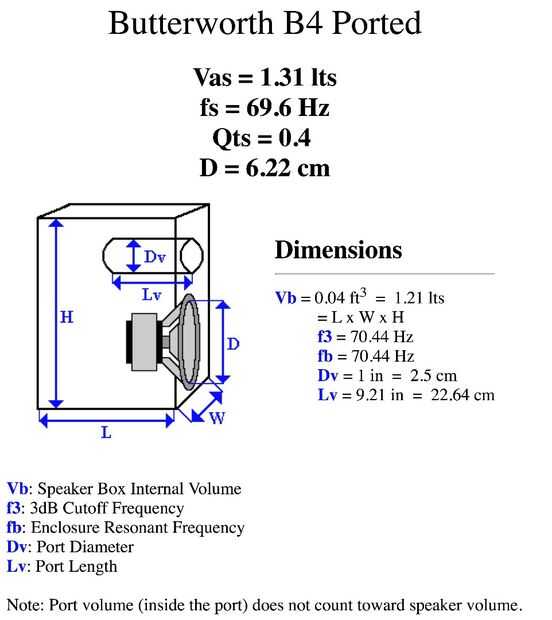

Hay dos botones de opciones de puerto para esta calculadora: regular y Butterworth B4. Los diferentes resultados no fueron demasiado diferentes, pero por la ayuda FAQ terminé eligiendo el método de Butterworth B4. Una buena referencia de ingeniería puede encontrarse aquí.
