Diseñar sus propios altavoces de estantería referencia (4 / 27 paso)

Paso 4: El puerto o no al puerto

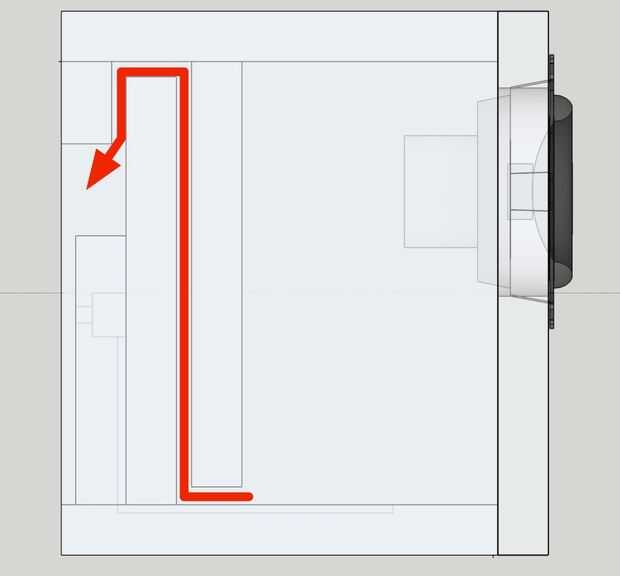

La primera decisión a tomar es sobre portabilidad. Recintos del altavoz caja completamente cerradas o portados. Una caja cerrada tiene ningunos agujeros al exterior con el piloto montado hacia fuera. El controlador vibra esencialmente la caja para aumentar la eficiencia de transmisión del sonido. Una caja tiene un agujero con una cámara secundaria abierta al aire que mejora la eficacia de las frecuencias inferiores del conductor. Si un recinto es portado no indica necesariamente la calidad del sonido que producirá.

Para decidir el diseño óptimo para este controlador, busqué la resonancia de aire libre (Fs) y conductor eléctrico "Q" (Qes) en la hoja de especificaciones técnicade Dayton Audio ND91-8. Uso de recursos excelente de www.diyaudioandvideo.com ; esta calculadora para ayuda a la decisión.

Hace referencia a la hoja de especificaciones, las Fs fue 69,6 Hz y el Qes.46. Los resultados fueron un producto de ancho de banda de eficiencia (EBP) de 151 y la recomendación fue al puerto. Portar agrega complejidad al diseño, pero espero que ayude hacia fuera el extremo inferior.

(Hay un montón de variables para el diseño de un recinto del altavoz. Si eres curioso, otros han hecho un buen trabajo de explicarlas. Para este proyecto, quería un número razonable para el tamaño del diseño.)

Para referencia la ecuación es el producto de ancho de banda de eficiencia (EBP) = resonancia de aire libre (Fs) / conductor eléctrico "Q" (Qes).

(Por cierto hay una cantidad abrumadora de información disponible. www.diyaudioandvideo.com es un excelente comienzo. Te recomiendo mh-audio.nl como un recurso integral.)
