Discovery™ analógico USB osciloscopio + LabVIEW (3 / 4 paso)

Paso 3: El descubrimiento análogo para las pruebas de cableado

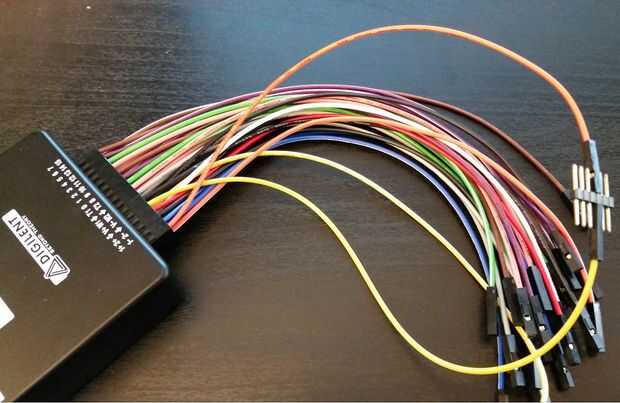

  1. Utilizando algunos de los pines de jumper suministrados con el descubrimiento de análogo conectarse el alcance canal 1 positivo (cable naranja etiquetados como "1 +") forma de onda de generador 1 positivo (cable amarillo con la etiqueta "W1").
  2. Enchufe el descubrimiento análogo en uno de los puerto USB de su PC.

SERVAR el pdf adjunto para una más detallada pinout del descubrimiento análogo.
