¿Mochila de teclado analógico

sabes los telclados numéricos del botón ole 12 que son muy fáciles de usar pero comer IOs microcontrolador como son dulces? Bien ahora puede tener su torta y comerla con esta placa de mochila simple que se convertirá en una de estas bestias hambrientas hasta consumir solamente una sola entrada analógica en lugar de 12 entradas digitales.

Se necesita:

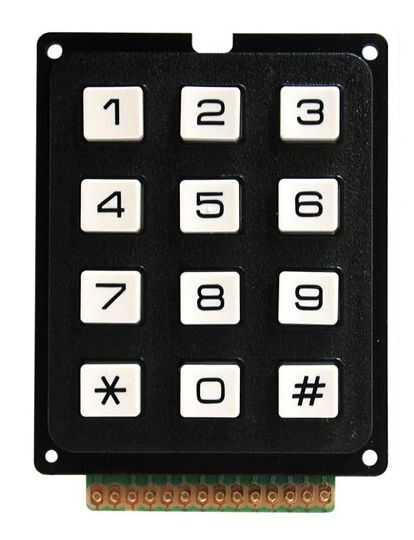

  • teclado de terminal común de 12 botones. 1 x
  • resistencia de 1 k ohm, x 12
  • 12 k ohm resistor, 1 x
  • Protoboard (aprox. 1,5 "x 1,5"), 1 x
  • Cautín y soldadura
  • Cable de conexión (rojo - aprox. 2"), x1
  • Cable de conexión negro - aprox. 2", x12
  • Cable de conexión (rojo, negro, amarillo - aprox. 5"), x3

Opcional:

  • Alfileres de engarce de Molex, 3 x
  • Conector hembra Molex, 1 x
  • Conector macho Molex, 1 x
  • Pistola de pegamento caliente
  • Mini tornillo de Banco
