¿Dirigible no rígido del pico (5 / 9 paso)

Paso 5: Receptor y transmisor

Especialistas como DT y Plantraco Micro aviador de Radio ofrecen muy ligero receptores fácilmente bajo 0,5 g. Mantuve a mi familia de receptor favorito de DT porque sus salidas de tipo actuador pueden conducir pequeños motores de corriente continua directamente. Tal una salida del actuador da proporcional y marcha atrás (hacia adelante y hacia atrás) velocidad de control, lo que es la solución perfecta para un rotor de cola.

Varias de la familia del receptor de DT tienen salidas del actuador que pueden manejar 400 mA. Esto es más que suficiente, pero salidas del actuador de más receptores sólo manejar unos 25 mA, por lo que conectar un motor, destruiría.

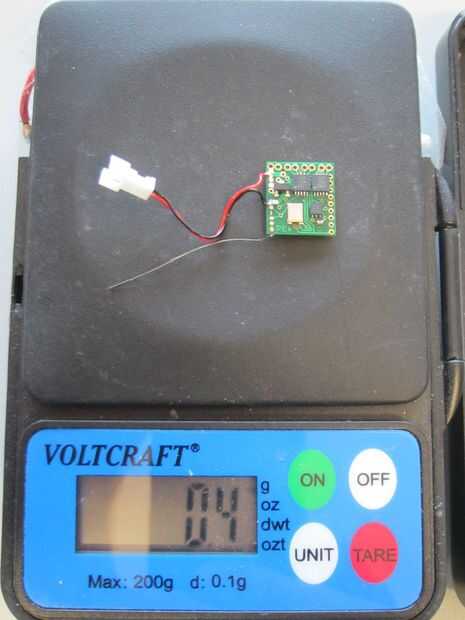

Elegir un Rx43-D, con salidas de servo y actuador y una doble salida, conveniente para otros proyectos también. Pesa 0,35 g. Ordené en Éter con una echada de 1.25 mm de luz weighth Molex macho conector montado, para 47.90 EUR Con este conector de batería la masa es de 0,41 g.

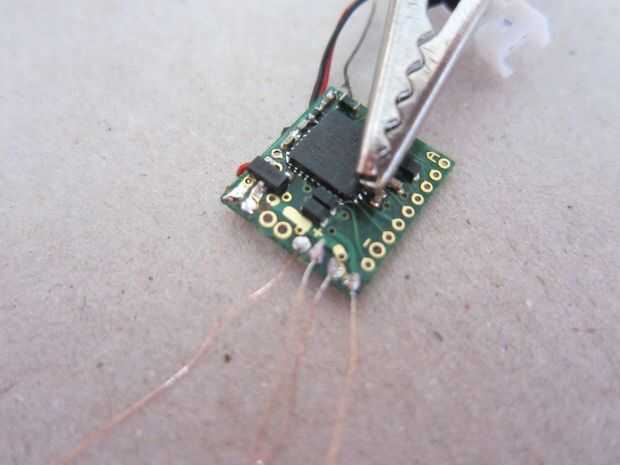

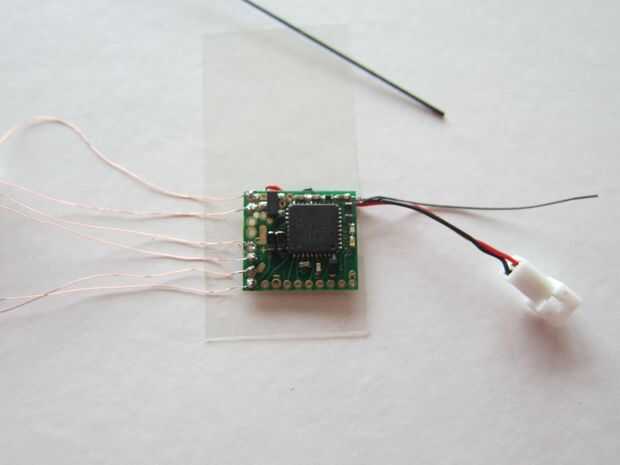

Después de comprobar cuidadosamente el manual para saber cuál es cuál, se sueldan los cables del motor a las teclas correspondientes. El motor principal va a la salida de la válvula reguladora y el rotor de cola a la salida del alerón. Esto requiere un soldador de precisión y un alambre muy fino de soldadura. Personalmente, también necesita una lupa.

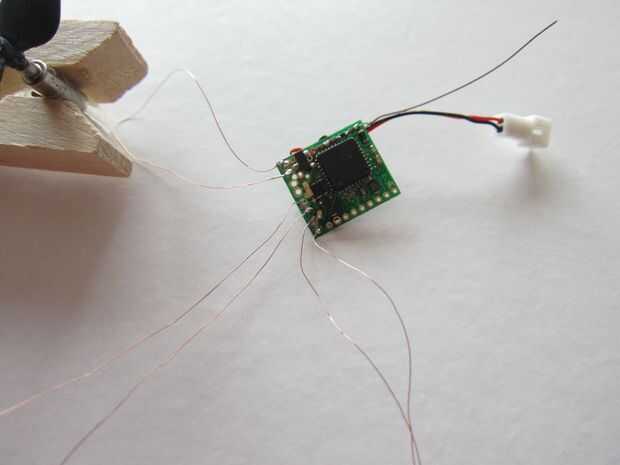

Como también debe evitarse mucho calor en el receptor. Para ello, conservas las almohadillas con un mínimo de la soldadura, evitando cualquier cortocircuito y después yo soldar los extremos del cable ya estañado a los cojines.

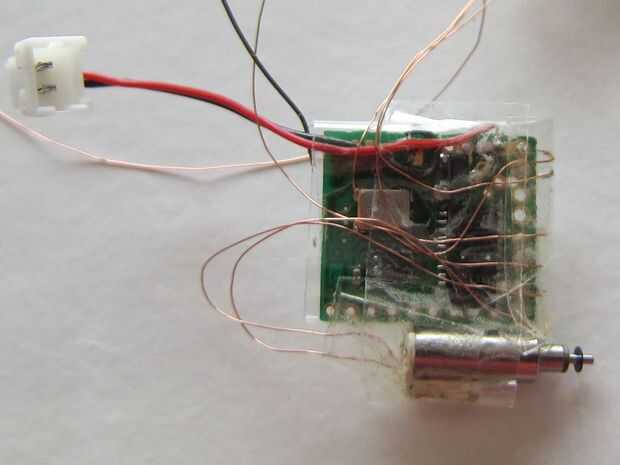

Seguí a simplemente manera de cubrir el receptor y el fortalecimiento de los accesorios del alambre con la cinta, como fácilmente ha corregido cuando prototipos.

El motor de propulsión principal también se une con la cinta. Esto es bastante fuerte y también ofrece resistencia cuando el balón sale y deje caer cosas al piso.

Nota del transmisor: Obviamente, el receptor determina el tipo de transmisor, en este transmisor compatible caso una Spektrum DSM2. La posibilidad de Dual Rate demostró para ser útil, como el rotor de cola es en la una mano más potente que necesita y por otra parte limitando la corriente vale la pena, teniendo en cuenta la tasa máxima de la batería.

Para bajar la masa: un Rx51 DT sería el ajuste perfecto para el concepto de control utilizado en este proyecto y pesa sólo 0,24 g.
Si vas para un timón actuador controlado en vez de un rotor de cola podría ir para un receptor 0.075 de Micro del aviador Radio.

Alternativa de plug-and-play: Los receptores de DT se pueden pedir con mujer echada 1,27 redonda sección conectores como comunes para el uso con los actuadores. La Rx5 de DT... la serie puede pedirse también con conectores de 5mm Bahoma batería magnética. El Rx51MC solo pesa 0, 42g.
