Direccionables LEDs de la tarjeta FPGA Arty (5 / 5 paso)

Paso 5: Añadir el proyecto de aplicación

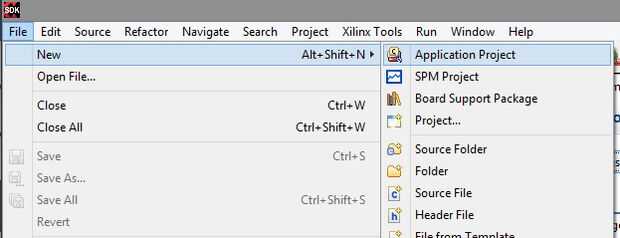

  1. Vaya a archivo -> Nuevo -> proyecto de aplicación...

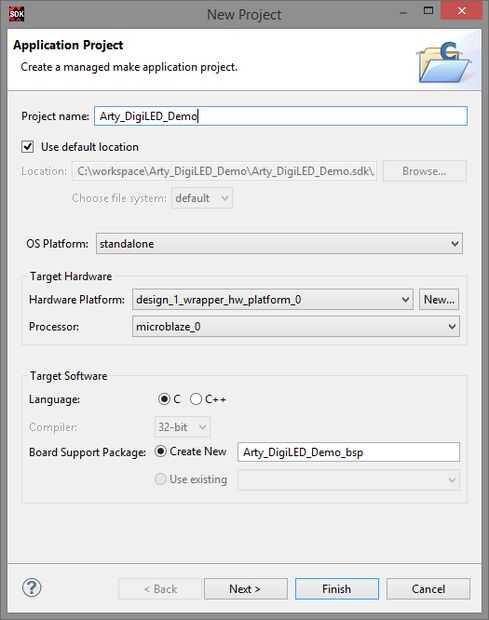

  2. Dar el proyecto un buen nombre
  3. Haga clic en siguiente

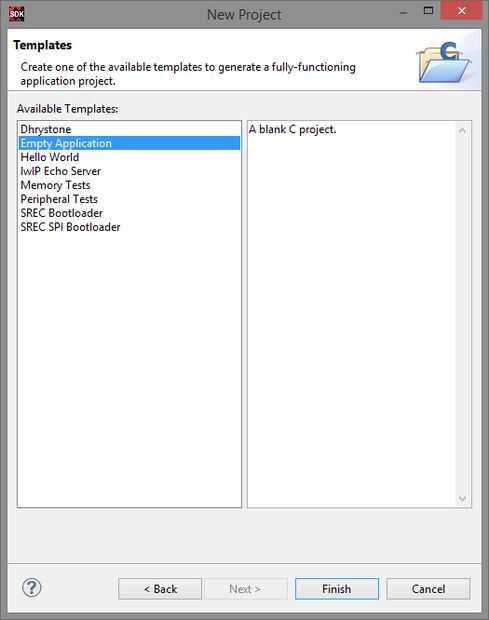

  4. Seleccione "Proyecto vacío"
  5. Haga clic en finalizar

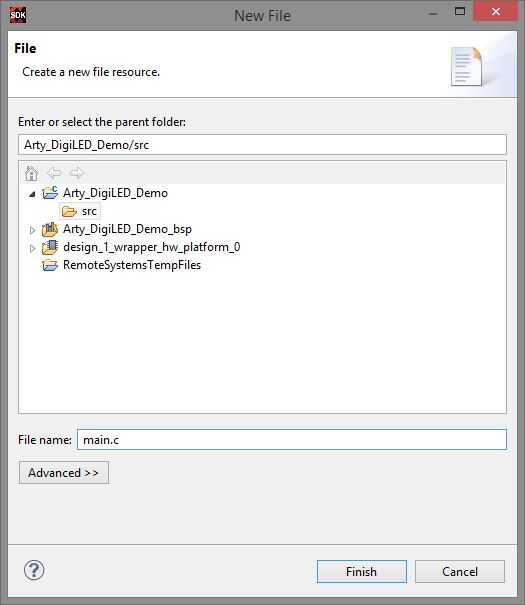

  6. Agregar archivo main.c al directorio src
  7. Conecte la alimentación de los LEDs de WS2812 a los 3.3V pin en el Arty
  8. Conecte la línea de tierra al pin GND en el Arty
  9. Conectar la clavija de datos en IO 0 perno de lo Arty.

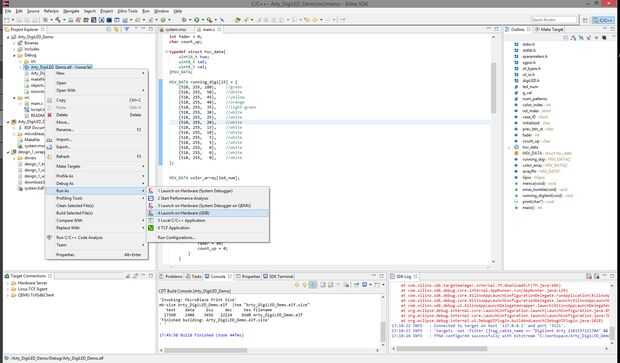

  10. Ampliar el directorio de depuración y haga clic con el botón derecho el archivo .elf
  11. Haga clic en ejecutar como... -> Lanzamiento de Hardware (GDB)

Ahora, el diseño debe estar en ejecución y usted debe ser capaz de cambiar patrones con BTN0
