DinoCalc versión 1.0 (9 / 40 paso)

Paso 9: Diseño de Protoboard (conexiones de la batería)


Sugerencia: Si no lo has hecho ya, puede imprimir el diseño del Hardware la versión 1v0 pdf y tenerlo a tu lado cuando estas conexiones.

PRIMERO:

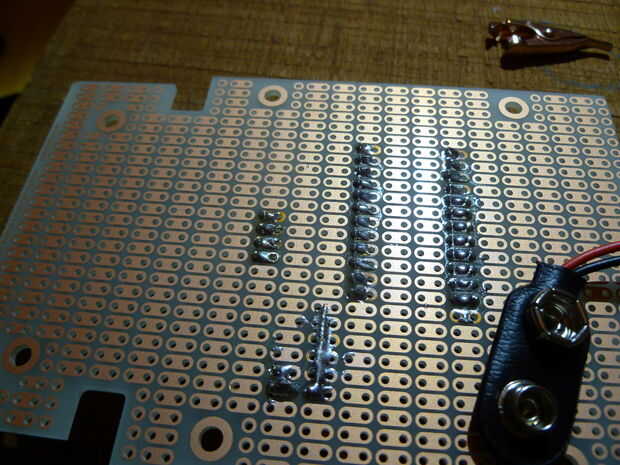

Tomar un trozo de cable desnudo, como una cortada de un LED o un condensador y la soldadura en una fila de los contactos, como se muestra.

SEGUNDO:
Luego, soldar el cable negro del conector de batería de 9V para uno de los agujeros al lado de la pieza de alambre que sólo soldados.  Estos agujeros forman el Bus de tierra y se utilizará para conectar todos los terrenos (LED, Arduino Pro Mini, batería).

TERCERO:

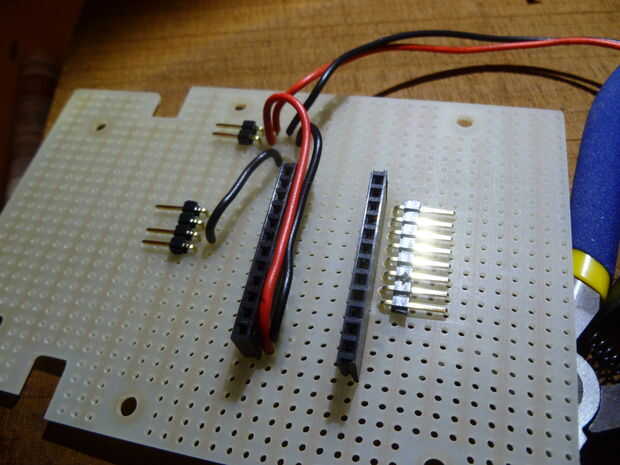

Un jefe del dos pin macho de ángulo recto de la soldadura y conecte el cable positivo del conector de la batería de 9V a un lado como se muestra.  Este jefe varón es donde el interruptor SPST se permiten romper la energía de la batería de 9V.  Conecte el otro extremo de la cabecera del hombre con un alambre donde las primas pin en el Arduino Mini Pro será.  Opcional: un diodo puede ser entre el cable positivo del conector de la batería de 9V y la cabecera de interruptor SPST.  Esto ayudaría a proteger el circuito de una batería se inserta hacia atrás.  He decidido no usar un diodo de aquí ya que sería la sola cambiar la batería de 9V y conector sólo ajustan de una manera en la pila de 9V.

Cuarto:
Soldar un cable al lado de la cabecera femenina donde estará el GND de Arduino Pro Mini (este cable estará por debajo de la Arduino Mini Pro) y soldadura al Bus de tierra.

QUINTO:
Soldadura en su lugar un jefe macho tres pin ángulo recto como se muestra para las luces.

Espera un momento, dijiste tres clavijas y muestra cuatro pin, ¿qué pasa??? 100% derecho, estoy mostrando una rúbrica de cuatro pines con un perno cortado.  Lo utilicé para un cable era de un viejo kit de CD-ROM.  Tiene un conector de cuatro con sólo tres cables.  Sólo tres cables será necesaria al conector de las luces LED.  Si sólo utiliza un conector de tres clavijas con tres cables, entonces dude en modificar lo que estoy mostrando que sólo un conector de tres clavijas ángulo recto.

SEXTO:
Tierra del conector de LED para el Autobús de tierra de la soldadura
