BICITRACTOR B300 (POC21 versión, espere la próxima versión en febrero si quieres construir uno)

¿Qué es Bicitractor?

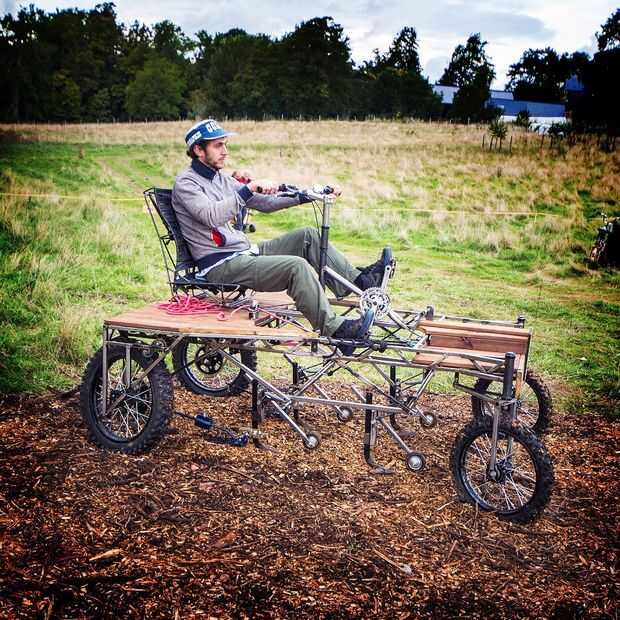

El Bicitractor es un tractor de pedales agricultura con asistencia eléctrica, realizada por agricultores para agricultores. Está diseñado para granjas vegetales de mediano y pequeño. Permite diferentes tareas agrícolas que requieren trabajar a una profundidad máxima de 5 cm. Puede ser utilizado por ejemplo para la siembra, deshierbe, azada, líneas abiertas, llevar cargas, la cosecha...

En comparación con un tractor tradicional, el Bicitractor le da la facilidad de granjero de uso mediante la eliminación de la molestia causada por un motor de combustión interna como el ruido del motor, el olor de escape de los vapores, vibración etc....

La Bicitractor es una herramienta que permite a los agricultores con explotaciones agrícolas de tamaño medio mecánicamente tareas que son difíciles de llevar a cabo manualmente y pueden causar un esfuerzo físico.

Además de ser un tractor que no libera dióxido de carbono, debido a que no utiliza combustibles fósiles, el Bicitractor es un vehículo de código abierto. Es decir, estos planes de fabricación están disponibles para todos gratuitamente y así que todo el mundo es capaz de hacer por sí mismos, una eficaz herramienta de trabajo no contaminante, que es fácil de fabricar a un costo de menos de 1500 Euros.

El B300 BITRACTOR (Versión POC21) por el alma de la agricultura es un prototipo en marcha. Incluso ahora, estamos muy ocupados trabajando en una nueva versión del prototipo. Es por eso estamos explicando aquí todos los pasos para construir un bicitractor B300. Pronto explicaremos todos los detalles de fabricación de la versión actualizada y mejorada de la Bicitractor, el B310 que es muy pronto...

N.B. Ofrecemos fotos detalladas y las dimensiones del prototipo actual en este Instructable. Sin embargo, no explicamos cada paso de fabricación en detalle porque actualmente estamos haciendo un montón de modificaciones al prototipo. Muchas partes van para cambiar muy pronto el mejor, así que estad atentos a la nueva versión del prototipo con un manual debido a llegar pronto!

Agricultura alma Collectiv contacto: farmingsoul

Para suscribirse a nuestro boletín haga clic en el siguiente enlace:
https://lists.riseup.net/www/info/farmingsoul-INF...

Haga clic en "suscripción" a la izquierda. Ingrese su dirección de correo electrónico, se enviará un correo electrónico a usted para confirmar la inscripción.

Una vez validado, puede recibir el boletín de agricultura alma.

¿Cómo comenzó el proyecto?

Todo comenzó en Chiapas México, una región donde hemos empezado a aprender a desarrollar máquinas de pedales en colaboración con talleres como "El Machete", "Casa Feliz", "Cacita" en Oaxaca, etc....

Bici máquinas son máquinas que funcionan pedaleando en lugar de ejecución en electricidad, como las lavadoras, cocina mezclador, amoladora del maíz o bomba de agua.

El desarrollo y la construcción de estas máquinas adquiere un valor real cuando se coloca en el dominio de "tecnologías apropiadas". "Tecnologías apropiadas" son todas tecnologías inventado y creado por y para sus usuarios, por lo que puede ser obtenidos, modificados y reproducidos. Por lo tanto, podemos decir que son tecnológicamente, ecológicamente y socialmente adecuados.

Después de desarrollar varios tipos de máquinas de bicicleta en Chiapas, amigos de la granja de la solidaridad en San Diego, California, nos pidió llevar a cabo la creación de un pedal accionado tractor. Fue allí que el primer prototipo de Bictractor primero fue hecho de materiales recuperados para un total de 50 dólares.

Posteriormente, un agricultor del sur de Francia que quería tener un Bicitractor también nos pidió diseñar una versión con él. Habiendo aprendido de los temas de los dos prototipos anteriores, recientemente ejecutado una tercera versión en la innovación sostenible y abra la fuente campo POC21.

¿Cuáles son los temas relacionados con Bicitractor?

La idea detrás de este tractor de la bicicleta es en primer lugar evitar que la deuda que pueden incurrir en los agricultores, cuando tienen que invertir en equipo costoso y dificultades pagar préstamos grandes, especialmente donde las granjas son pequeñas o medianas.

Este proyecto devuelve la energía para la fabricación de herramientas útiles para las personas, que por lo tanto son capaces de definir y cumplir con su posee necesidades. En lugar de depender de un hacia fuera-de-toque diseñador desde lejos, podemos proporcionar por nosotros mismos. Esto es verdaderamente realizado por agricultores para agricultores.

Nuestro modo de funcionamiento está dentro de los principios de la tecnología apropiada, por lo que no es inventar un tractor que puede revender más adelante a los agricultores. En cambio, haber inventado un tractor, ahora ofrecemos talleres de capacitación para los agricultores interesados para que pueden construir su propio tractor con nuestra ayuda. Estos talleres serán en parte a través de la autoconstrucción de la organización el "Atelier Paysan''. ENLACE ***

Rompemos con el sistema económico clásico, jerárquico, optando por no inventar un producto para vender, pero en su lugar a primero inventar un producto y luego vender el know-how que permitirá al usuario de este producto ellos mismos a través del entrenamiento. Sin olvidar que los planes de Bicitractor será accesibles a todo el mundo gratis online.

PESO

(También puede descargar las especificaciones de peso como un archivo PDF o ODT a continuación)

Aperos: 29 kg

Madera piso: 21kg

Asiento de acero: 8 kg

Capítulo: 56 kg

Horquilla delantera: 2kg * 2 = 4 kg

Rueda delantera: 4, 3kg * 2 = 8, ruedas delanteras de 6kg + horquilla delantera = 12, rueda trasera de 6kg: 8kg * 2 = 16kg

Cuadro + horquilla + ruedas = 85kg

Marco de froks + ruedas + asiento = 97kg

Marco de froks + ruedas + asiento + piso de madera = 118kg

Marco horquilla + ruedas + asiento + piso Estimado + aperos: 143kg = peso total de Bicitractor

Peso Bicitractor B300 total: 143 kg

LICENCIA DE

El B300 BICITRACTOR está licenciado bajo una licencia de Hardware abierto de CERN (CERN OHL).

ARCHIVOS DE CÓDIGO FUENTE

Culticycle & Farmhack: http://farmhack.org/tools/culticycle

¡Gracias!

CACITAS, POC21, l ' Atelier Paysan cerrado, Simon d'Hénin, hasta Wolfer, Timm Wille, Michael Floyd, Sam Muirhead...
