Paso 3: La tinta conductora y las plantillas
La tinta es probablemente la peor parte del proyecto: aunque hoy en día hay más y más proyectos que usan la tinta conductora, es todavía difícil de encontrar y caros. Como se puede ver en el paso de 'Materiales', lo compré a BareConductive. Su tinta funciona bien, pero es muy pegajosa y sucia, lo que hace difícil de usar como un bolígrafo normal para dibujar. Sin embargo, la conducción de electricidad es excelente.
Mi primera idea fue poder diseñar Mis plantillas en el ordenador software de CAD e imprimirlos usando la tinta conductora en lugar de tinta común de impresora, pero me enteré de que era imposible (por lo menos con el BareConductive de tinta: no es lo suficientemente delgada). He encontrado una empresa en Japón que ha desarrollado una impresora y una tinta conductora para él, y lo usan para diseñar circuitos impresos en papel. Sin embargo su producto es muy caro, al menos para mí.
Así que tuve que buscar otra solución. Lo que hice es diseñar plantillas utilizando SolidWorks 2D, luego imprimirlos con un cortador del laser. Puse el papel cortado sobre otro papel y extender la tinta sobre él, para que los botones y conexiones permanecerá en el papel de abajo. Luego, pegué otro papel sobre él, que tenía los agujeros de los botones. Esto hace que sea más elegante y protege los hilos de tinta. Puedes ver las imágenes que se unen para tener una mejor idea del resultado de lo que acabo de explicar.
Las plantillas 4 regulador que diseñé y mostró en el festival Sonar fueron (usted puede descargar sus diseños CAD):

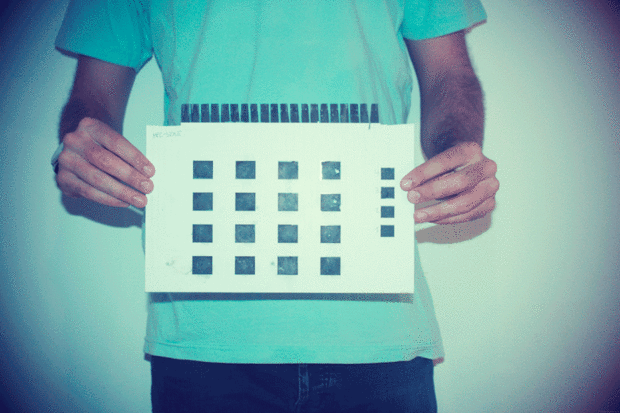

-MPC-estilo: similar a un classic sampler MPC o un controlador MASCHINE. Me permite lanzar diferentes sonidos en cada pad, y tienen valores diferentes.

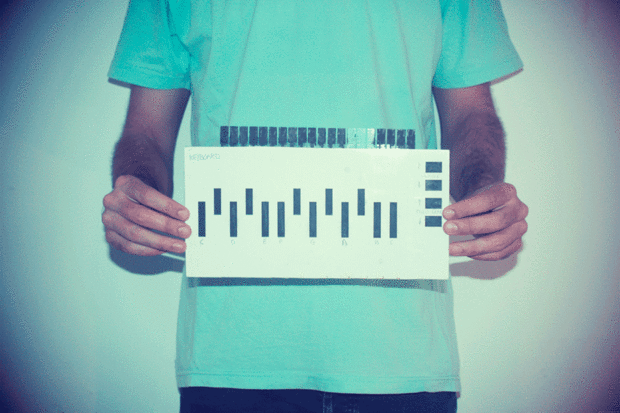

-Teclado: Solo un teclado de piano normal de una octava, que incluye un selector de octava y una curva de la echada. Lo uso para cualquier instrumento de software.

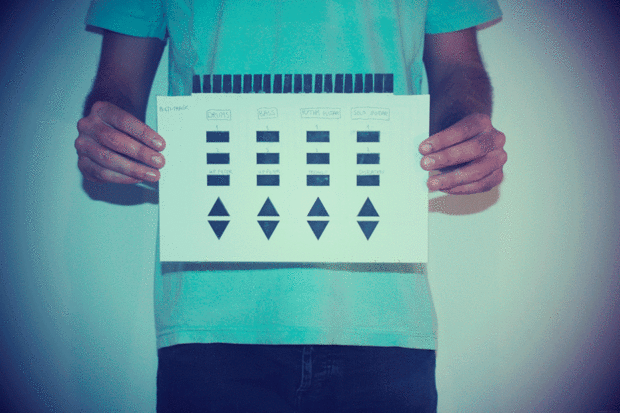

-Multi-Track: la utilicé para un proyecto de Ableton Live he creado con 4 pistas de la mezcla: puedo jugar bucles y volumen de control FX.

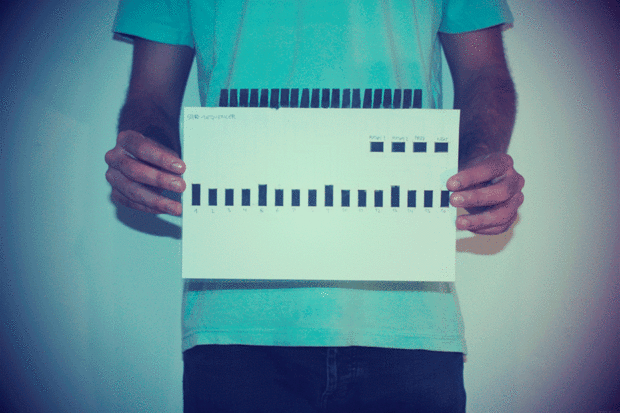

-Step Sequencer: Diseño de secuenciador paso típico, para hacer beats.
ADVERTENCIA: Mis plantillas están preparadas para conectarse a mi propio caso. Si desea diseñar su propio caso, tener en cuenta que los puntos de contacto de papel deben coincidir con el caso.
Lo diseñé el contacto entre los pines metálicos dentro de la caja y el papel se puede ver en la imagen. Pasé mucho tiempo mejorar esto, y finalmente se trata de cómo hice el contacto: soldar los contactos metálicos pequeños (cada electrodo sensor uno a uno) con el alambre. Los contactos se realizaron corte de pequeñas piezas de papel de aluminio que todas las piezas estaban pegadas entonces para espuma y poner dentro de la caja. El papel (cada plantilla) entonces fue introducido hacia los lados a la parte de la caja donde estaban los contactos metálicos. Entonces apreté las partes superiores e inferiores de la caja con banda de goma, y la espuma interior garantiza las conexiones de cada hoja metálica a un punto en el papel. No creo que se trata de la mejor manera de hacer las conexiones, pero no podía utilizar una gran cantidad de herramientas para diseñar mejor, así que esto es lo mejor que pude hacer. Sin embargo, recomiendo que usted pensar en algo más eficiente si usted está pensando en construir algo similar.
