Detener movimiento cámara Dolly de Re-purposed piezas (5 / 7 paso)

Paso 5: Montar el soporte Vertical y soporte

Antes de proceder a este paso, tener el soporte de montaje de cámara y sujétela en el soporte vertical. Quieres que conecte con la barra de soporte del borde común en el lado del soporte vertical con la L de ángulo de hierro, no en el lado con la pieza delgada de metal. (ver cuadros y sketchup).  Una vez que el soporte de la cámara a, marcan el final del soporte vertical que las 3/4" largo ángulo de hierro soldada al soporte de la cámara es en la parte superior. Verifique que el otro extremo del soporte vertical (inferior) tiene una bonita plaza corte antes de proceder.

A continuación coloque la base así que compatible con la rueda de borde están abajo. Medida de espalda 9" desde la base de la T (tercera rueda) y trace una línea a través del tubo. Esto es donde la parte delantera del borde (el lado con la ranura de corte en él) del soporte vertical se estén alineados. Utilizar soldadura imanes para obtener el apoyo vertical cuadrada para la base y al ras del lado. Tack weld dos esquinas Quite los imanes y soldar completamente la articulación.

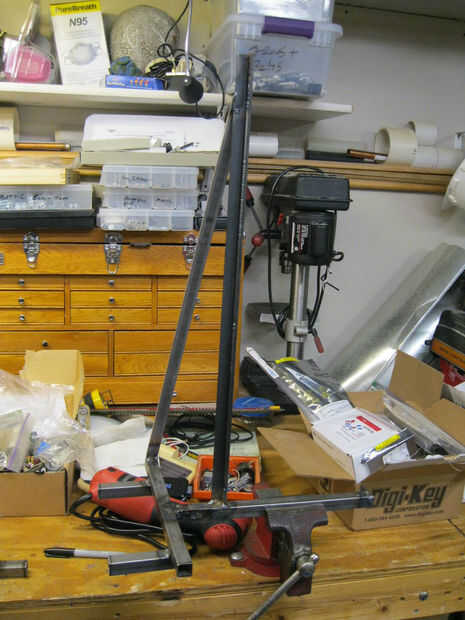

A continuación cortar una sección larga de 24,5" de 3/4" barra plana stock y soldar entre el final de la T y la parte superior del soporte vertical como se muestra. Se trata de un aparato ortopédico para ayudar a prevenir la flexión del soporte vertical. Colocación exacta no es importante pero el más alto en el soporte vertical que Monte el más usable ajuste vertical que tienes sin quitar el soporte de la cámara.
