Paso 2: Adquisición de parte
Yo mis partes de varios lugares de origen y fue sorprendentemente capaz de mantener mis gastos a $0. Voy a enumerar las piezas necesarias a continuación:

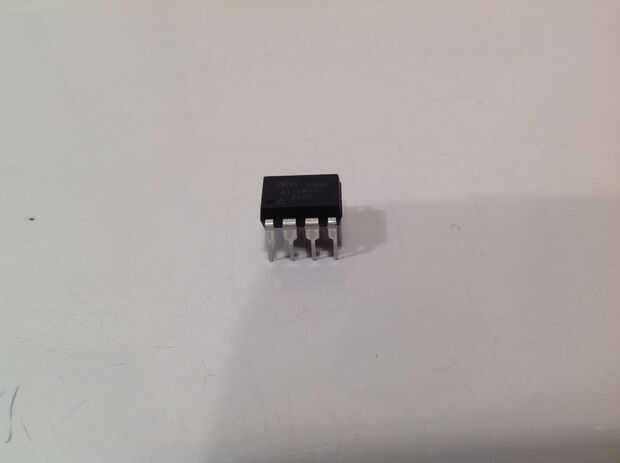

- ATTiny85 microcontrolador: es el cerebro del proyecto - consigue una muestra gratuita de Atmel

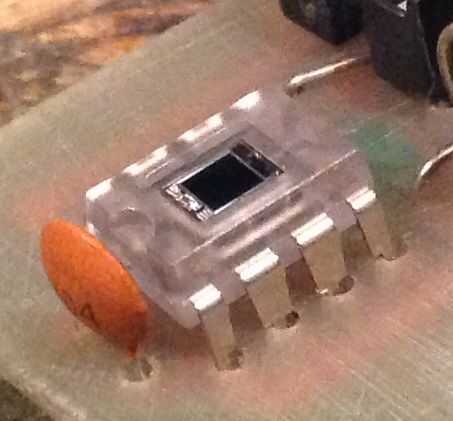

- Sensor de luz OPT101: este lee la luz ambiente en la sala - consigue una muestra gratuita de Texas Instruments

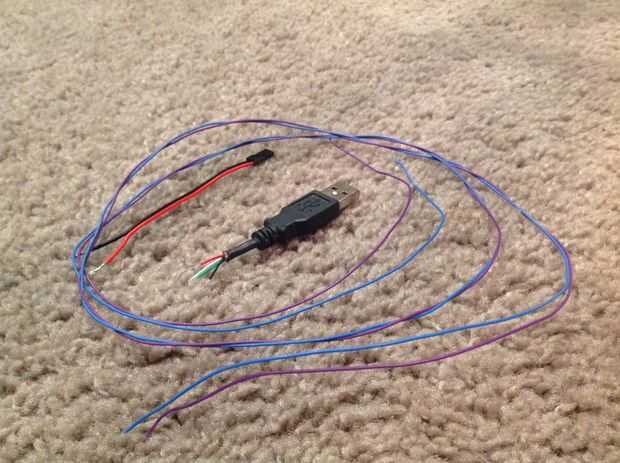

- USB conector y cable: alimenta el proyecto - tomar uno de un gadget USB roto

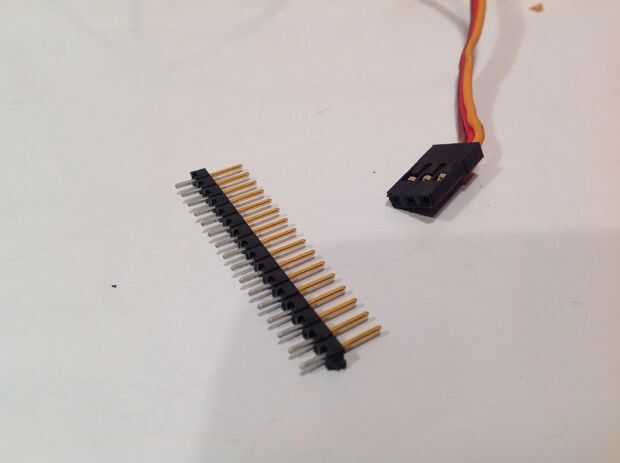

- Cabeceras y los enchufes del perno: conexión de la alimentación y a tablero del circuito - fuente de basura circuitos

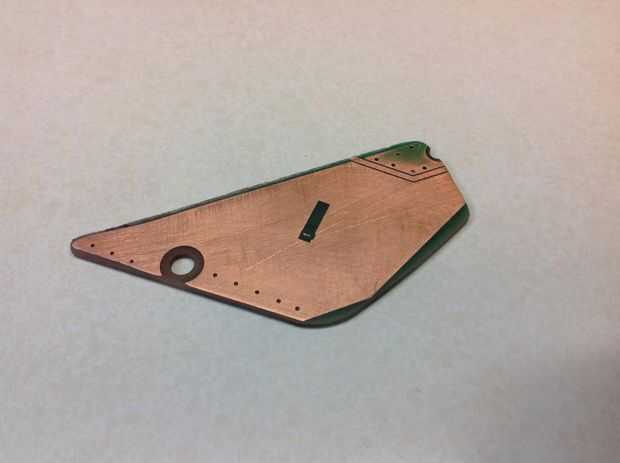

- Tablero revestido de cobre del circuito: puede sustituirse con protoboard - cortar de un plano de tierra grandes o "pour" de una basura de circuitos, o el uso nuevo revestido de cobre si lo tienes

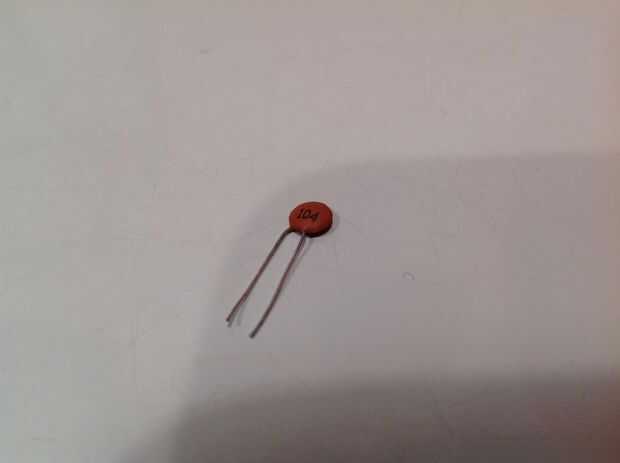

- 0.1uF condensador de cerámica: protege la OPT101 de picos - cachas de una basura de circuitos

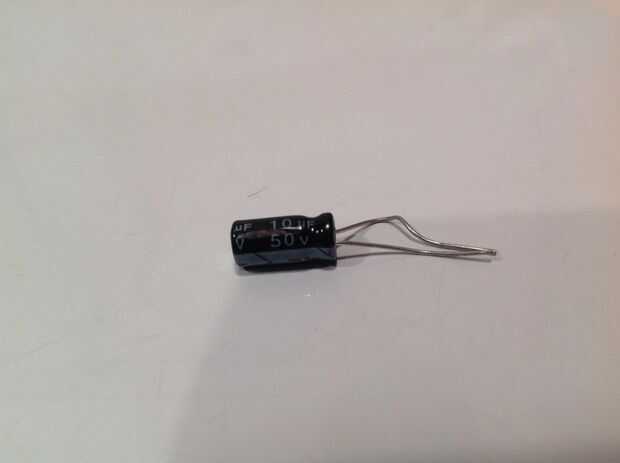

- condensador electrolítico 10uF: alisa hacia fuera la tensión USB (opcional) - cachas de una basura de circuitos

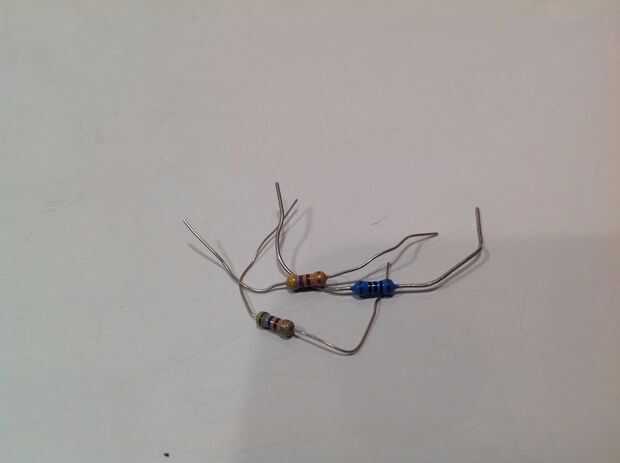

- 130Ω, 140Ω, 150Ω resistencias: proteger LED de quema (valores son generales, no exactos) - Haz de circuitos basura
Usted puede tener muchos de los componentes ahí, y la mayoría de los que ya no poseen pueden ser fácilmente comprados o muestreados en línea. Como se puede ver, yo ampliamente reciclado circuitos antiguos, teniendo incluso los rastros de cobre grandes para usar como tarjetas de circuitos de tamaño mini. Usted debe ser capaz de conseguir todo gratis o cerca de él.
