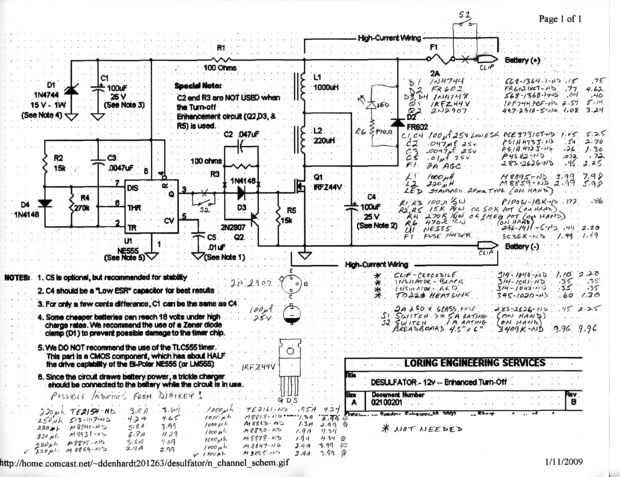

Paso 1: Esquema del circuito y lista de piezas
La lista está completa salvo por algunas partes (dos ollas, dos resistencias, dos interruptores, un LED, un FET y algunos ojales y remaches pop) que rescatado de mi caja de chatarra. No dude en hacer lo mismo, sólo a los valores en el esquema lo más posible. Tenga en cuenta que C4, un condensador electrolítico de 100uf 25V, debe ser del tipo "bajo ESR" (resistencia de serie equivalente) para limitar su tendencia en esta aplicación para calentarse. Si usted elige utilizar macetas de adornos en vez de resistencias R2 y R4, como hizo, ten cuidado con los ajustes como C4, D2, L1 y L2 pueden calentarse mucho si se hace el chip 555 para enviar demasiado amplia un pulso en la etapa de salida. Los valores de resistencia en el esquema deben programar el chip 555 salida impulsos de anchura adecuada y limitar cualquier acumulación de exceso de calor, sin embargo. Discutiremos esto más en los pasos de prueba de humo.
El LED puede ser de cualquier tipo estándar y sólo se encenderá cuando los pulsos están presentes en la salida. S1 debe tener al menos una calificación de 3A, y si usas un tipo DPDT utilizan dos conjuntos de contactos en paralelo para reducir la resistencia de contacto tanto como sea posible. S2, en la salida del 555, aísla el 555 de la etapa de salida que le permite hacer ajustes en la parte delantera sin correr el riesgo de sobrecalentamiento Q1, D2, C4 o los inductores.
Los inductores que elegí se detallan en el esquema en la parte inferior de la lista de "Posibles inductores de Digikey". Ajuste bien el puede pero tendrá que tener un cable extendido ligeramente para llegar a la parte inferior de la placa de circuito. En retrospectiva, un inductor con una corriente nominal ligeramente superior de L2 puede ser mejor, ya que elegí es notablemente más caliente que L1 aunque tiene la misma calificación actual de 2.4A. Digikey parte número M8875-ND debe caber a la can, apenas y tiene un 3.6A valorar pero la 2.4A la bobina que estoy usando ahora se pone realmente caliente si me pongo demasiado agresivo con los ajustes de anchura de pulso.
D2 es un FRED (rápido reaccionar Epitaxial Diode) y no se debe sustituir con cualquier diodo antiguo en su caja de basura como ésta probablemente no funcionará bien en este circuito. Si hace demasiado calor se pueden utilizar dos en paralelo para duplicar la capacidad actual, pero otra vez, si se mantiene el ancho de pulso en el lado conservador sólo conseguirá un poco caliente.
La FET figuran obras muy bien y es barato. Mina montada directamente en el rendimiento a bordo con un pedazo de hoja de cobre adhesiva (disponible en Digikey) debajo de él para actuar como un disipador térmico. En esta configuración no consigue caliente en todo para que la hoja de cobre no puede ser realmente necesaria. Tenga en cuenta que la lengüeta metálica de la FET está también unida al pin 2 (desagüe) por lo tanto si le colocas el FET a un disipador de calor debes aislarlo eléctricamente del resto del circuito. También utilicé un zócalo de transistor TO-220 para permitir el fácil reemplazo pero usted puede atar con alambre el FET directamente si lo prefieres. Sólo Evite tocar el pin 1 (puerta) al manejar ya que es muy sensible a ESD (estático).
También, opté por utilizar el "desvío mejora de circuito", se muestra en el esquema como P2, D3 y R5, ya que ayuda a la FET para apagar más precisamente. Si utilizas estas piezas no uso C2 y R3.
