Desplazamiento visualizador interactivo (5 / 12 paso)

Paso 5: Modificar y ratón de Monte

Antes de embarcarse en este siguiente paso, debemos explicar algunos detalles:

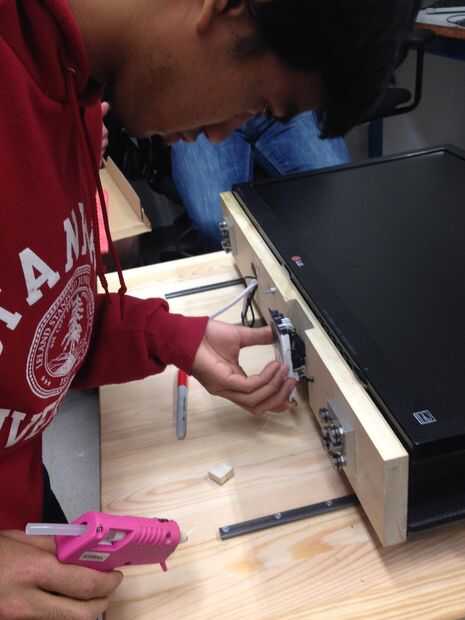

Cuando nos propusimos para implementar el ratón como el dispositivo de seguimiento de posición para el sistema de monitoreo, que originalmente pretende utilizar la rueda de desplazamiento para seguir movimiento. Como se ve en la primera foto, montamos el ratón en la parte inferior de la plataforma de monitor con el hacia el exterior frente a la rueda, de esa manera una vez que la plataforma está montada en el sistema ferroviario, la rueda estaba haciendo contacto sólido con la superficie de la mesa. Sin embargo, durante un funcionamiento de prueba nos dimos cuenta de que la rueda de desplazamiento del ratón no se realizó bien cuando los monitores fueron trasladados a una velocidad relativamente rápida a través de los rieles (las imágenes saltan y posición no se registro con precisión). Por lo tanto, hemos decidido voltear el ratón y utilizar el láser óptico como el codificador de posición, que era mucho más precisos y podía manejar a mayores velocidades.

Las instrucciones a continuación describen cómo montar el ratón con la intención de utilizar el láser óptico como el codificador de posición.

Desarmar y reducir al mínimo tamaño de ratón

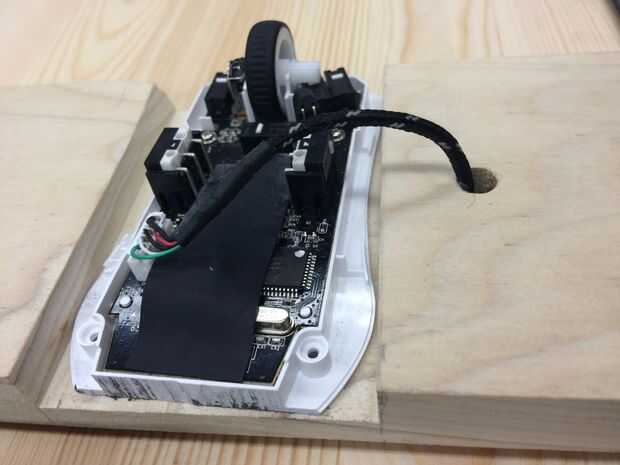

Hemos desmontado el ratón utilizando un destornillador para quitar los tornillos que sostienen el plástico incorporados en el dispositivo. El ratón típico tiene 4 tornillos en la parte inferior del ratón (éste es el caso del ratón SteelSeries figuran en los materiales). Quitar de la parte superior del cuerpo plástico del ratón y sacar la rueda del ratón. Simplemente pop fuera de su control. Entonces nos recorta los bordes de la base del ratón utilizando una sierra de cinta (no cortar el tablero electrónico). Esto permite que el ratón encajar bien dentro de los bordes de la plataforma con ninguna proyección. También cubrimos las superficies cortadas con Sharpie.

Montar el ratón a la parte inferior de la plataforma

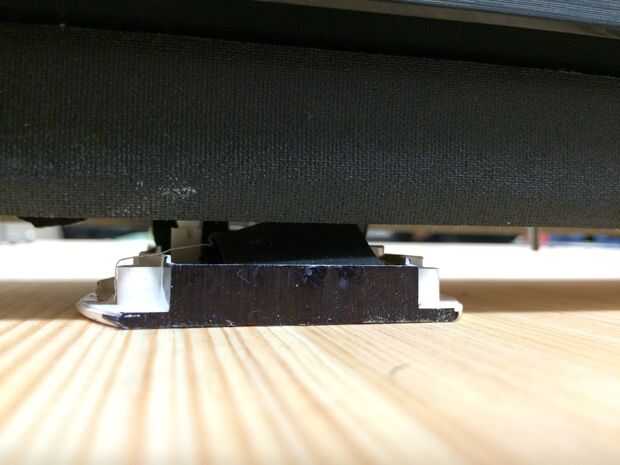

Como se muestra en las fotos, el ratón alterado fue entonces caliente pegado en la ranura en la parte inferior de la plataforma de monitor. El truco de este paso es asegurarse de que la parte inferior del ratón está dentro de 3mm de la tabla, de lo contrario el óptica láser no será en gama para registrar con precisión su posición. Si el ratón está demasiado lejos, añadir separadores de madera o de metal para asegurarse de que el ratón es a ras de la superficie de la mesa. (Esto puede requerir colocar la plataforma en los rieles para verificar con precisión el ajuste).
