Paso 3: Preparación de corte Monitor plataforma
El siguiente paso es cortar y preparar la plataforma que llevará a cabo a los dos monitores. Esta plataforma se unirá más tarde a los dos cartuchos deslizantes, que están diseñados para deslizarse con suavidad en los dos carriles.
Plataforma de corte

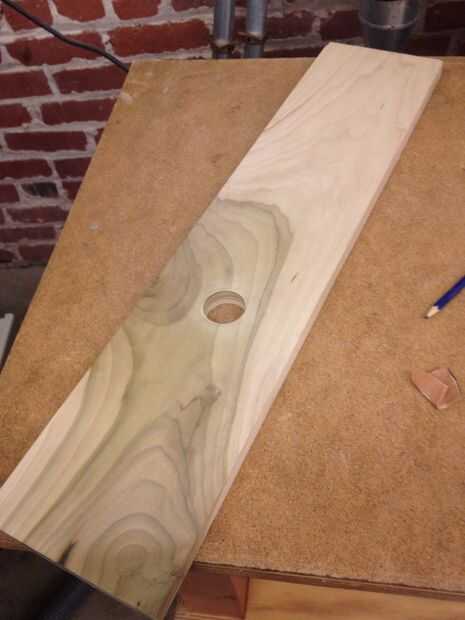

Recortamos un trozo rectangular de madera de 4 pulgadas por 25 pulgadas de un pedazo grueso de 1 pulgada de madera.
Corte un agujero en la plataforma para Cables

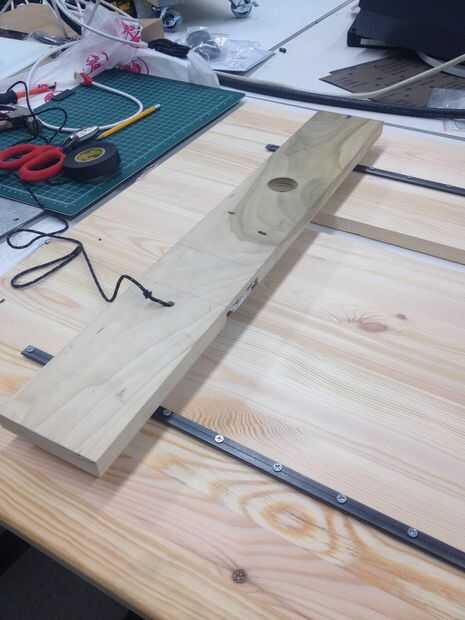

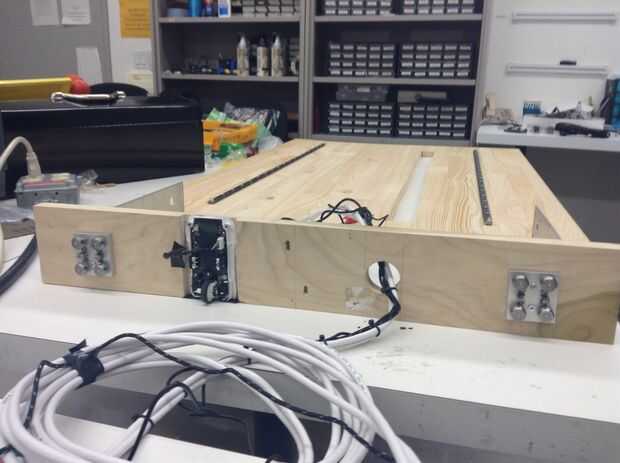

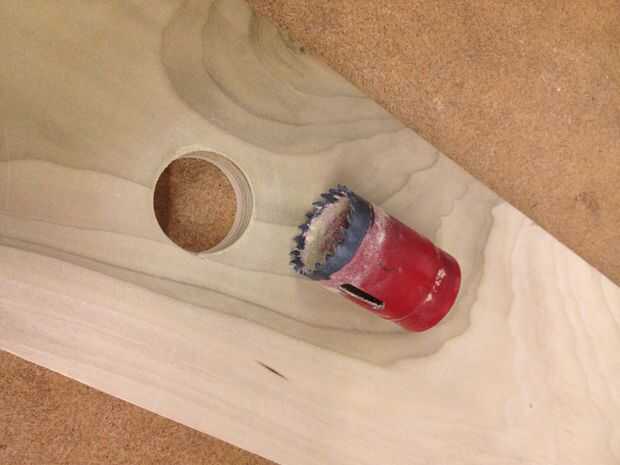

A continuación cortar un agujero de 1 1/2 pulgadas de diámetro por lo que está por encima de la ranura para el cable y centrado en la plataforma (ver imagen). Este agujero se usará para pasar los cables liados ((2) HDMI, fuentes de alimentación del monitor (2), (1) mouse USB) a través de la plataforma y abajo en la ranura rectangular cortada en la mesa. Es importante hacer este agujero para que se alinee con la ranura rectangular en la mesa para evitar cualquier fricción en el borde. Puede ser beneficioso establecer la plataforma centrada en la mesa y visualmente la marca donde debe cortarse este agujero por lo que está directamente por encima de la ranura de la tabla.
Cortar el agujero y ranura para sostener el ratón
El último paso para la preparación de la plataforma es hacer un guión en la parte inferior de la plataforma (hemos utilizado una sierra de mesa) en que se montará el ratón. Esto se puede colocar en cualquier lugar que no interfiera con los otros cables o el sistema ferroviario, pero se recomienda que este guión corte equidistante desde el centro de la plataforma como el cable más grande del agujero (ver fotos). La razón esta abertura es necesaria es porque la distancia entre la parte inferior de la plataforma y la superficie de la mesa no es lo suficientemente grande como para que el ratón entre (esta distancia es sólo la altura de los separadores de carril, rieles y cartuchos). Por lo tanto, este guión debe cortarse de la plataforma para dar el ratón el espacio que necesita. Dependiendo de que ratón usas, variará la profundidad de este guión. Para referencia, el carril, separadores de carril + cartucho sistema es 0,709 pulgadas de alto. En nuestro caso, después de modificar el ratón (descrito en un paso posterior), necesitábamos una extra 1/2 pulgada de espacio libre.
Por último, tendrá que cortar un pequeño agujero en algún lugar cerca de la ranura del ratón, lo suficientemente grande como para pasar el cable de usb del ratón a través de la plataforma para unir con el resto de los cables entre los monitores.
