Desplazamiento láser corte además (3 / 7 paso)

Paso 3: Construcción de la plataforma

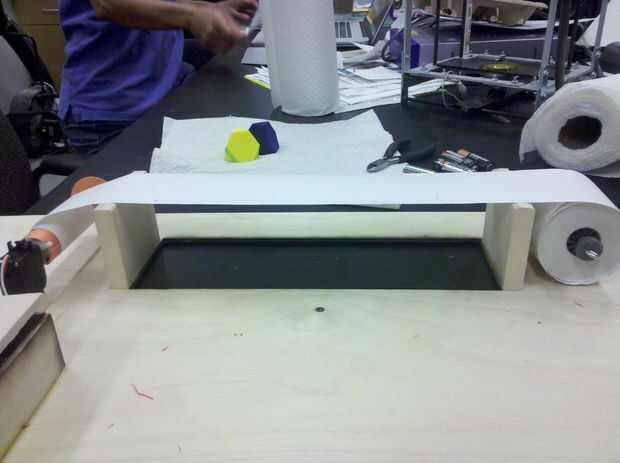

La plataforma de apoyo a este proyecto fue construida alrededor de la superficie del corte del cortador laser VersaLaser. La zona de corte era 12 pulgadas por 24 pulgadas así que cortamos la plataforma corresponden a esta área. Un área se corta en la base de la plataforma donde el cortador láser estará cortando el papel. Nuestra área de corte es 6 pulgadas por 1 y media pulgadas (el ancho del papel de recibo). Hemos ampliado la zona de corte de la plataforma de 2 pulgadas a cada lado para permitir el error.

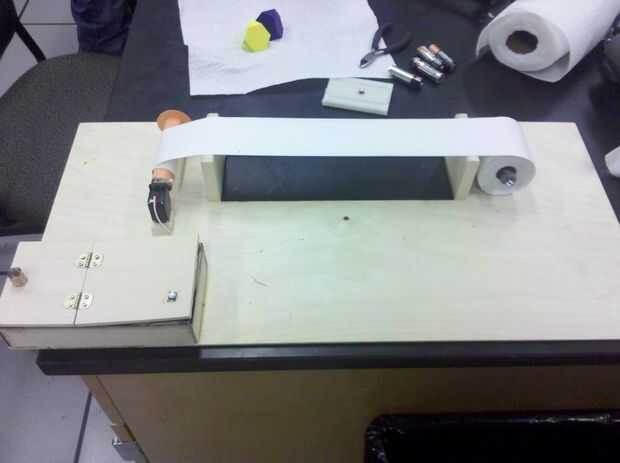

Luego nos pegan dos plataformas la altura de la bobina de recepción para mantener el nivel de papel, mientras que es succionado a través del área de corte de láser. Hay otra pequeña lengüeta de madera pegado a la base de la plataforma que eleva el servo y proporciona un lugar para fijar el servo a la plataforma.

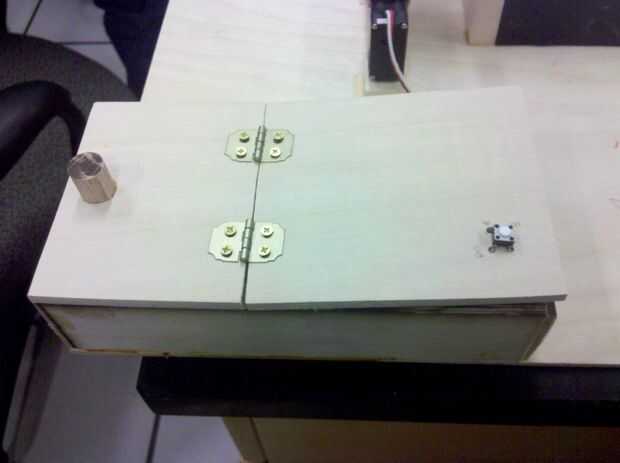

Una caja se construye entonces como lejos del láser como sea posible que los componentes electrónicos de la casa y protegerlos contra el láser. La caja tiene una bisagra para cambiar las pilas. También tiene una mancha en la parte superior con agujeros en ella para los cables conectar el botón cola de impresión.

La plataforma va a ser de encargo para el cortador del laser que utilizan y el papel de recibo. Por favor, asegúrese de que esto tome en consideración cuando usted está construyendo su plataforma.
