Desplazamiento láser corte además (6 / 7 paso)

Paso 6: Lo que todos juntos


Así que ahora tenemos un circuito terminado, 2 bobinas de papel y una plataforma de madera. Es tiempo de poner todo esto junto. El primer paso es insertar el carrete completo en el borde derecho de la plataforma de madera.

El servo 360 º entonces se pega al lado izquierdo de la plataforma de madera. Un carrete vacío puede ser fácilmente agregado (o despegado) cuando una nueva tarea es principio (o final). El servo es responsable de la rotación de los carretes para avanzar el papel de recibo.

Colocar la electrónica completa en su caja protectora (si sintieras como uno) y conecte el cable del servo a la tarjeta de controlador de Motor.

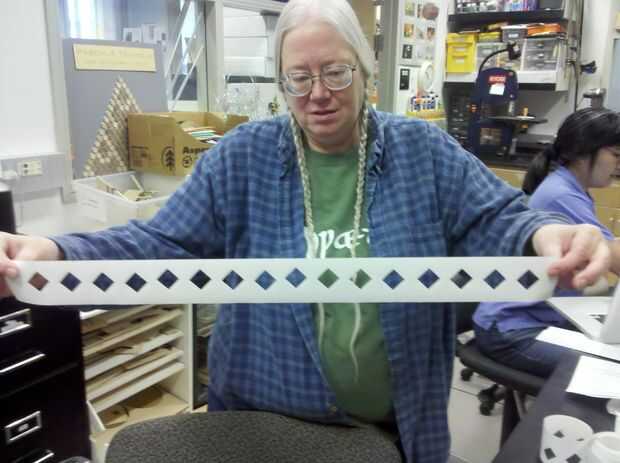

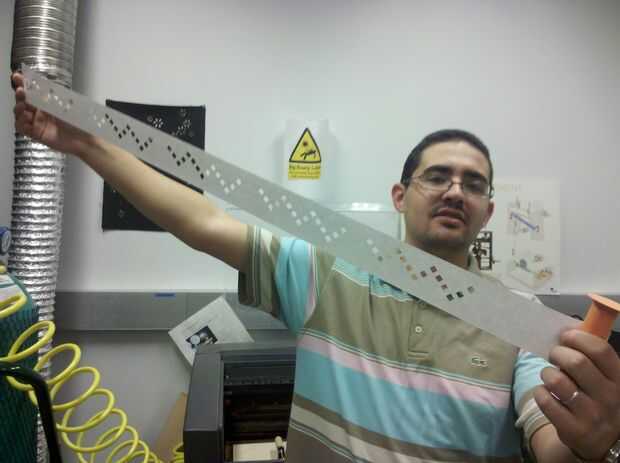

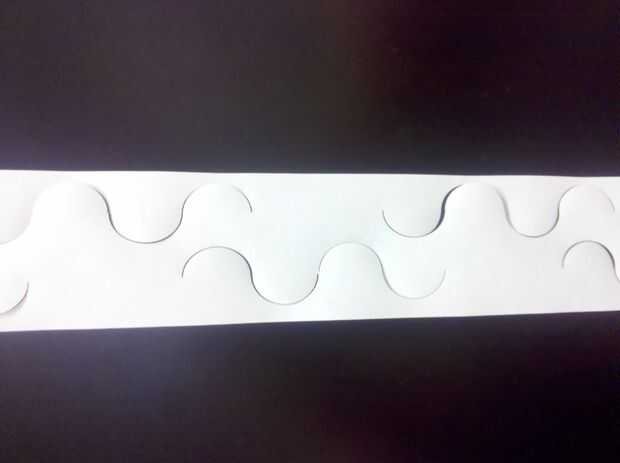

Coloque la plataforma dentro de la cortadora láser. Siga las instrucciones de Cortadoras Láser para nivelar la superficie de corte (el papel) para el láser. Con el láser nivelado y la plantilla cargada, ejecute un solo corte de la plantilla. Una vez que el láser ha completado su corte y vuelve a su posición predeterminada, pulse el botón para desplazarse una longitud de papel. Realizar otro corte. Desplazarse, cortar, repetir.

Esto es donde puede requerir algún ajuste. Se encontró que debido al servo que hemos elegido para este proyecto en que la cantidad de papel cola fue inconsistente. Colocamos una marca en la plataforma donde dejó el corte de la plantilla y que necesitábamos para proporcionar un ajuste pequeño del papel a mano para colocar el papel en la ubicación correcta para hacer un corte consistente. Su servo, carrete, tamaño del papel y corte láser requerirá modificar todas estas cosas manualmente y encontrar la mejor combinación de distancia de la cola y la tarifa para laser de corte.
