Paso 2: Cómo funciona el circuito.
Obviamente, cuando se corta el alambre correspondiente, el LED rojo ya no está en el juego y el LED verde pareado obtiene su voltaje requerido en serie con el resto de la matriz.
Importante es con cada corte correcta y verde LED encendido, la tensión sobre los aumentos de la matriz. Esto a su vez disminuye la tensión sobre el trimpot P1 y correspondientemente la tensión en su limpiador de terminal conectado a la base del transistor. El trimpot se recorta para dar más de 0.7V en su limpiador de terminal, como por lo menos un LED rojo está encendido, mantener el transistor conduce el Relais "on".
Con al verde LEDS en, la tensión debe ser inferior a 0.6 V, apagar el transistor (y el relé está conduciendo).
Ajuste se hace por ensayo y error, simplemente comprobando la conmutación del relé al montaje y desmontaje el alambre en sólo uno de los LEDs rojos.
El relé conecta a su vez en el reloj y un indicador LED o la grabadora de voz opcional.
La matriz de LEDs naranja está configurada por separado para agregar cuatro más alambres "incorrecta" al juego. Obviamente cada cable puentes un LED, manteniendo desde la iluminación hasta el corte. La matriz de LED naranja no tiene ninguna función más.

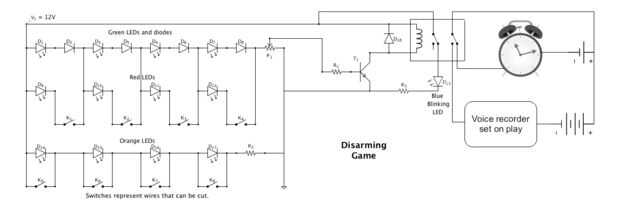

Para la fácil visualización impresión, se añade el diagrama del circuito en pdf más abajo.
