Demostración de modulación de ancho de pulso RaspberryPi (2 / 9 paso)

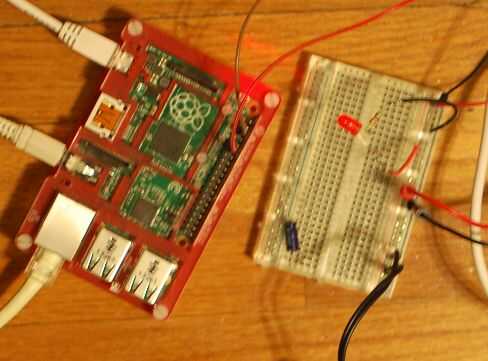

Paso 2: El circuito

1 - conectar altavoces a los auriculares. (No HDMI)

2 - conectar un cable puente de número pin físico seis para el carril de tierra de la placa.

3 - Conecte un cable puente de física número 12 para el carril positivo de la placa.

4 - conectar el LED con la resistencia en serie. El ánodo va al carril positivo.

5 - el cátodo se conecta a tierra.

(Utiliza un LED con la resistencia de soldado al plomo del cátodo y un cable negro de dos pulgadas soldado al otro extremo de la resistencia. Hay un hilo rojo de dos pulgadas soldado al ánodo).

6 - Conecte el multímetro y el osciloscopio a los rieles positivos y tierra.

7 - no conecte todavía el condensador.
