El problema era simple. El cabezal de corte debe ser aproximadamente 10mm de la superficie de corte y no 10cm como lo estaba intentando. El cortador del Laser viene con una tira de acrílico cortado a la altura correcta para ayudar a ajustar la mesa de corte en la posición derecha. Yo por supuesto totalmente faltó la primera vez.
Pero eso no es la historia completa.
Hay algo que llama alineamiento de camino óptico y hace una gran diferencia en el corte.

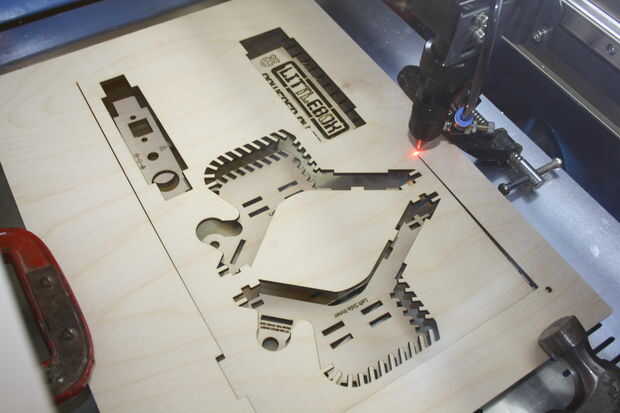

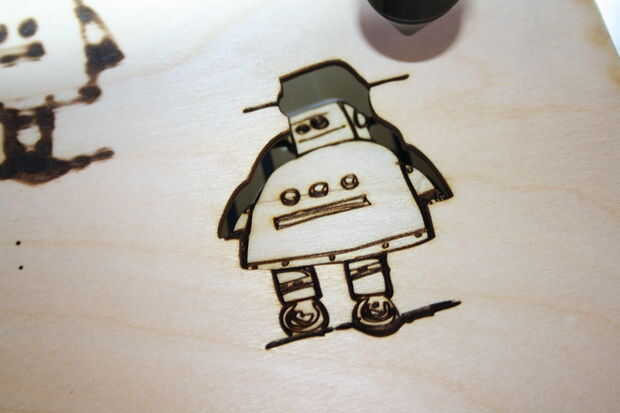

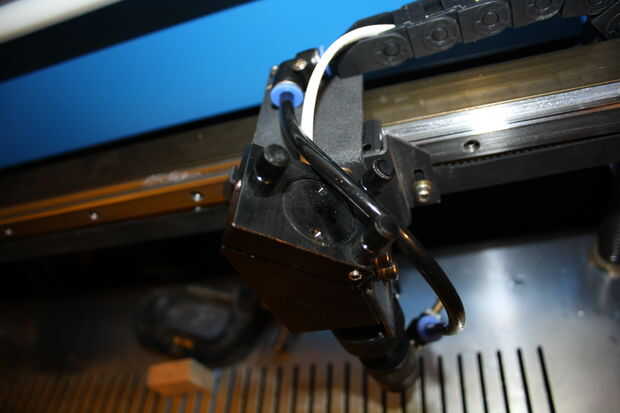

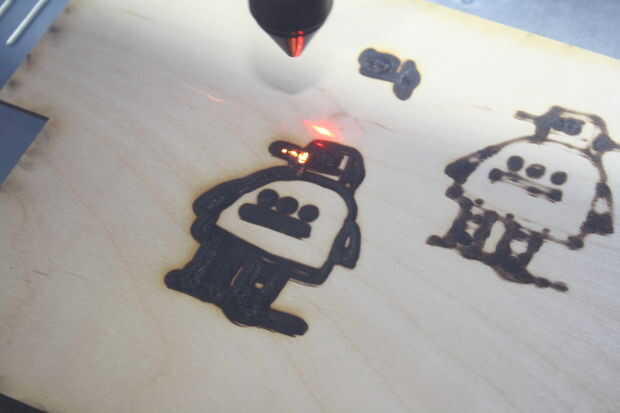

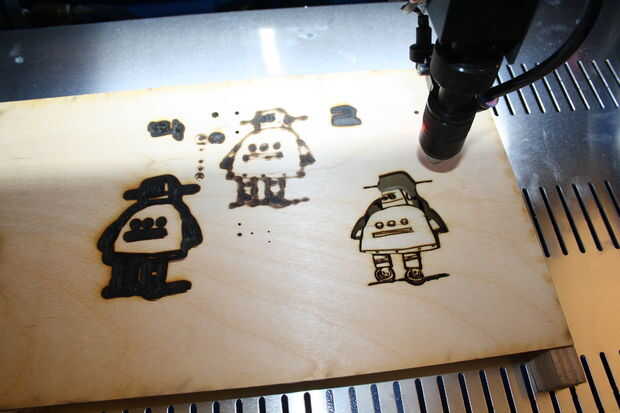

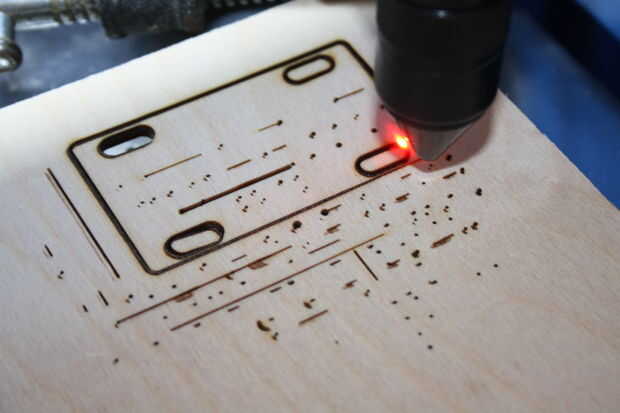

El cortador del Laser utiliza una serie de tres espejos y una lente. El rayo láser debe estar alineada en el centro de cada espejo y en el centro de la lente. Si la alineación está fuera puede llevar a algunos efectos raros, como dos rayos láser por ejemplo. Este efecto se demuestra en una de las fotos.

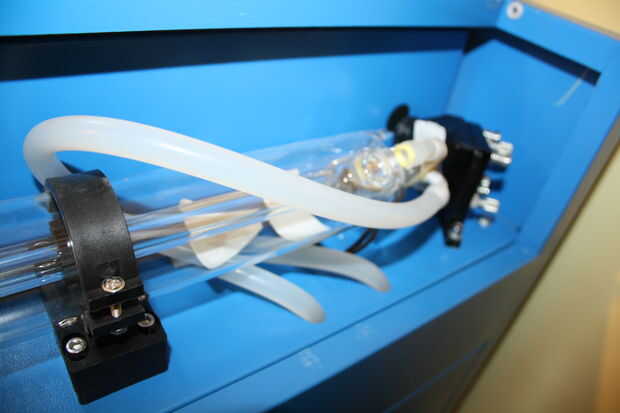

Para solucionar este problema el láser tubo debe estar alineado correctamente. Punto de partida de la alineación es con el tubo del laser sí mismo.

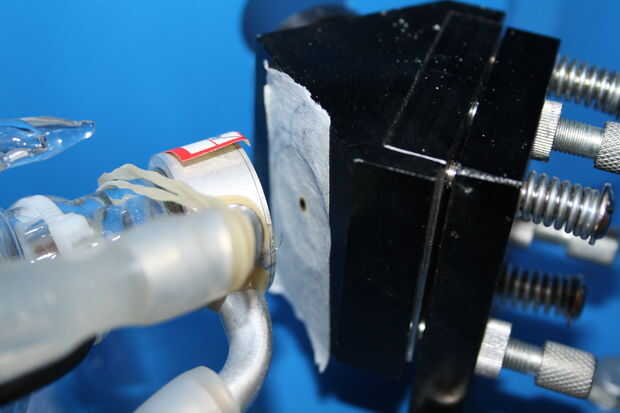

El tubo del laser produce el rayo láser, el rayo luego se coloca en el primer espejo. Que el punto muerto de la viga del primer espejo el tubo del laser necesita movimiento. Según el manual de instrucciones para encontrar la posición del haz láser en relación con el espejo debemos poner alguna cinta adhesiva sobre la abertura del espejo.
El panel de control de láser de corte tiene un botón llamado pulso. Al presionar este botón se activará el láser. Si se presiona el botón mientras que es una tira de cinta adhesiva sobre una abertura del espejo podemos ver la posición del haz de láser que se quemó en la cinta. Mediante este proceso podemos ajustar la viga para sentarse centro todos los espejos.

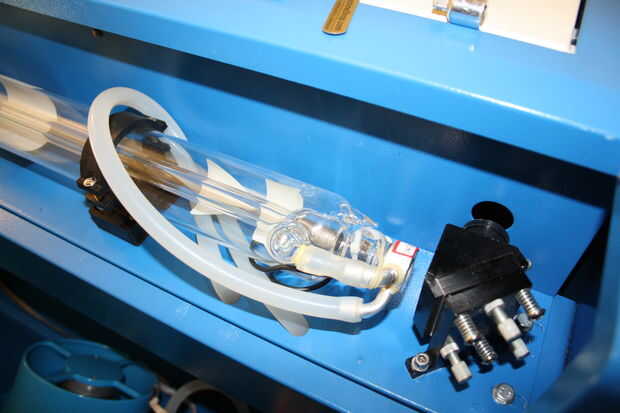

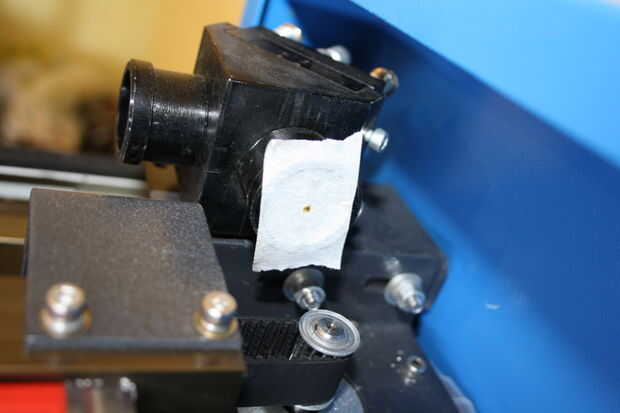

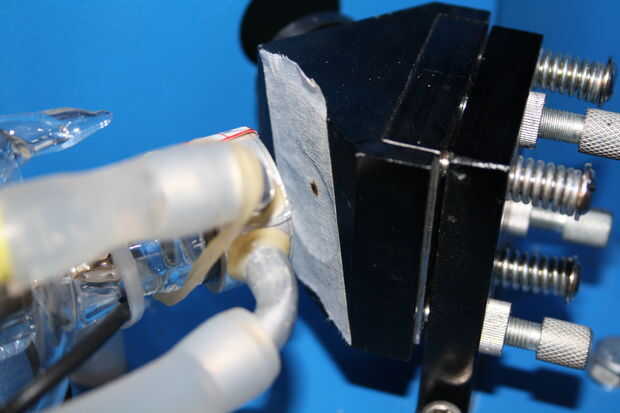

Paso 1 | Abrir la escotilla de inspección que cubre el tubo del laser en la parte posterior de la cortadora láser. Coloque una tira de cinta adhesiva sobre la abertura del espejo, cerca de la escotilla. Pulso del láser.

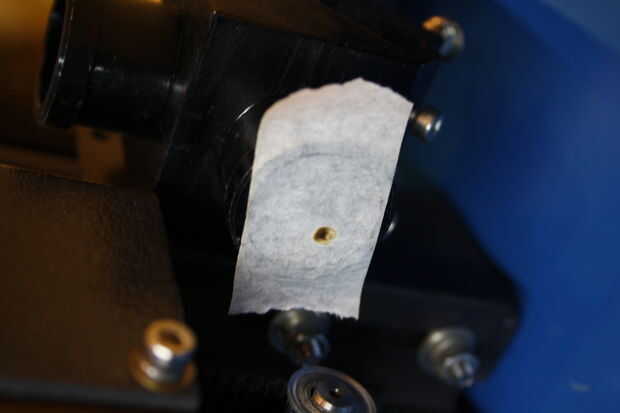

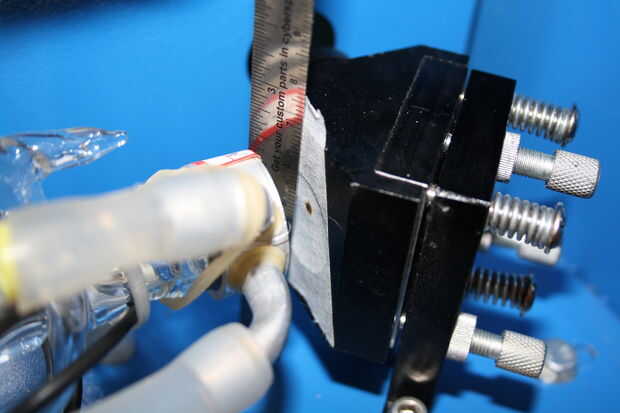

Paso 2 | Observe la posición de vigas en relación con el espejo. En mi caso fue unos 5mm demasiado alto y un poco hacia la derecha.
Para ajustar el láser de tubo en horizontal (izquierda y derecha) remite bastante recta, afloje los pernos y lado el tubo del laser hasta su centro, pero para mover el tubo en el plano vertical (arriba y abajo) es mucho más complicado.

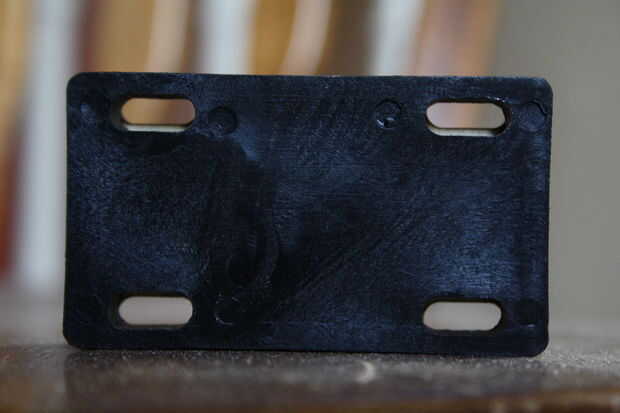

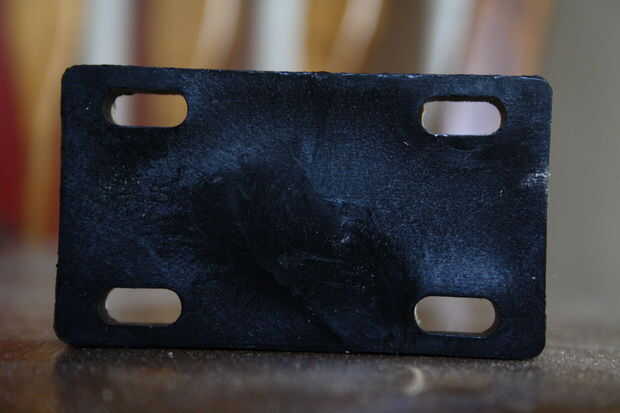

El tubo del laser se basa en varias placas de 8mm. Para bajar el tubo requiere de 5mm tendrá que sustituir a uno de los lugares con una alternativa de 3mm. Por suerte tengo unas hojas de madera contrachapada de 3mm.

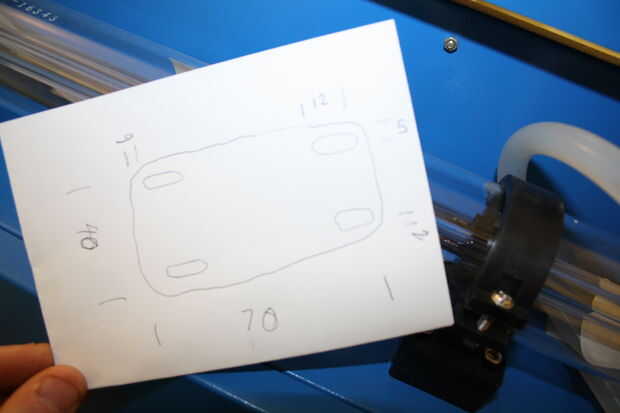

Paso 3 | Tomar medidas de las placas lo mejores que puede, transferir las medidas a un medio digital.
Para ahorrarle tiempo y algún esfuerzo he adjuntado una copia del archivo que hice para las placas.

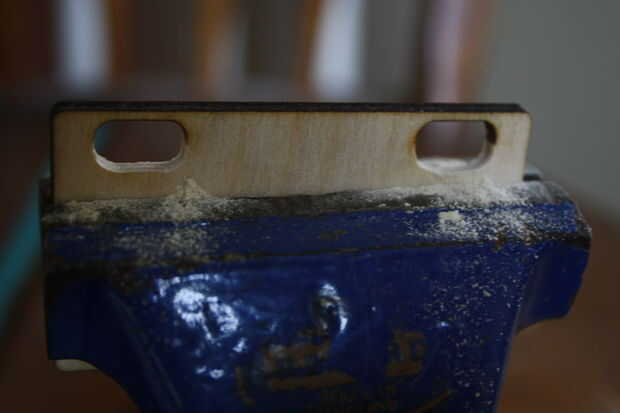

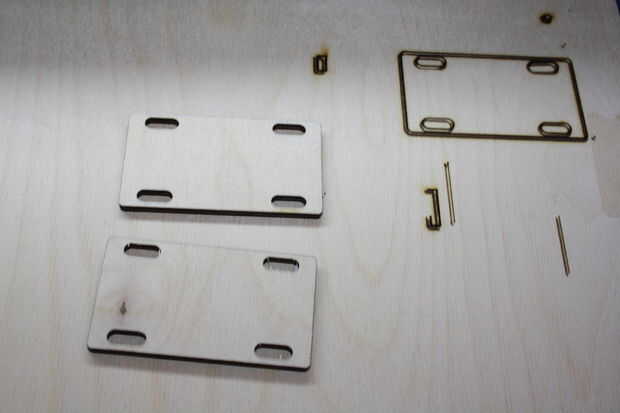

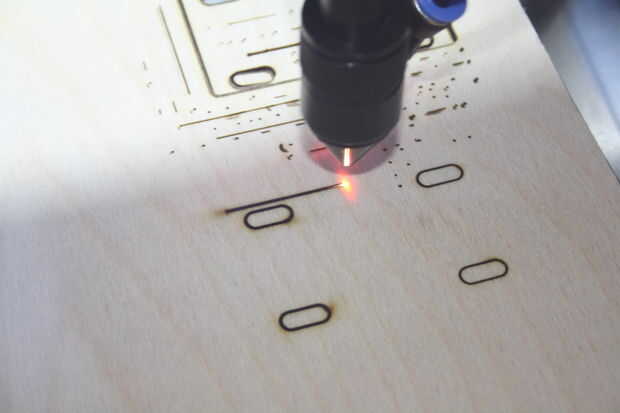

Paso 4 | Corte dos placas, una para cada punto de montaje. Tuve que hacer algunos ajustes menores para encajaran las placas. El archivo ha sido ajustado para usted.
APAGADO EL CORTADOR DEL LASER!

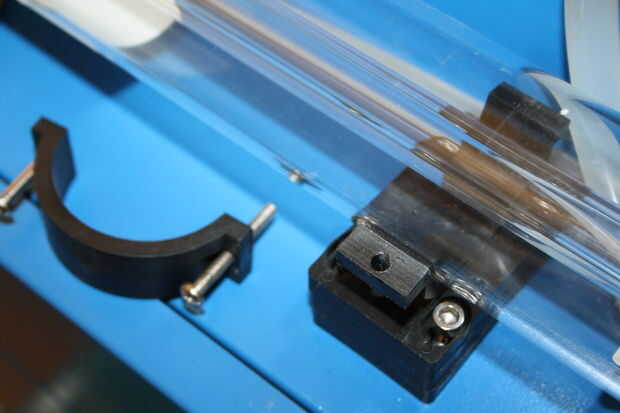

Paso 5 | Con mucho cuidado desmontar los soportes del tubo láser.

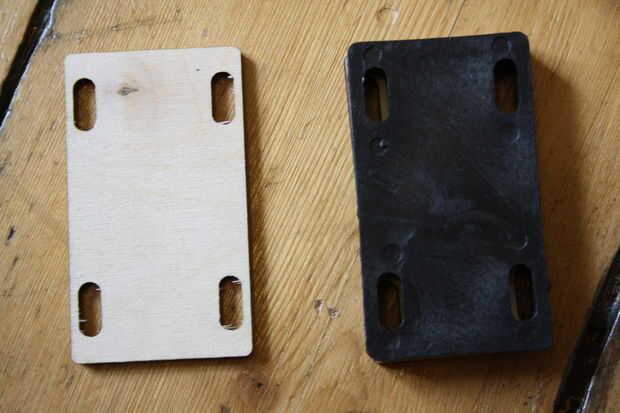

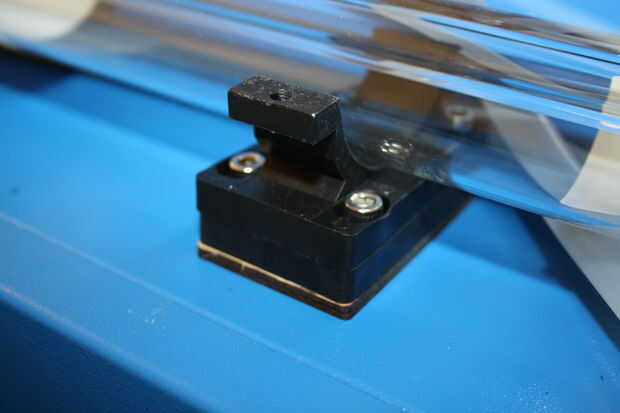

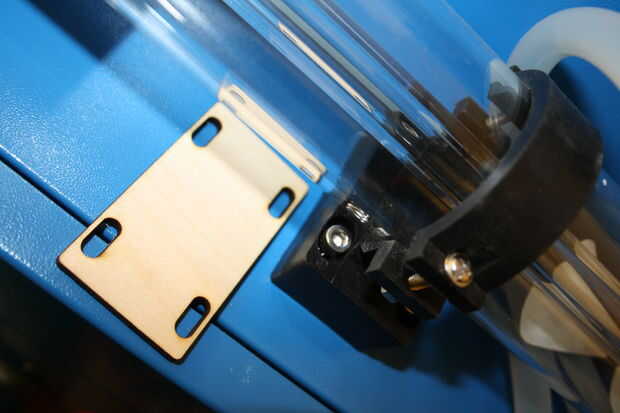

Paso 6 | Eliminar una placa de cada pila y sustituirla con una de las placas de 3mm.

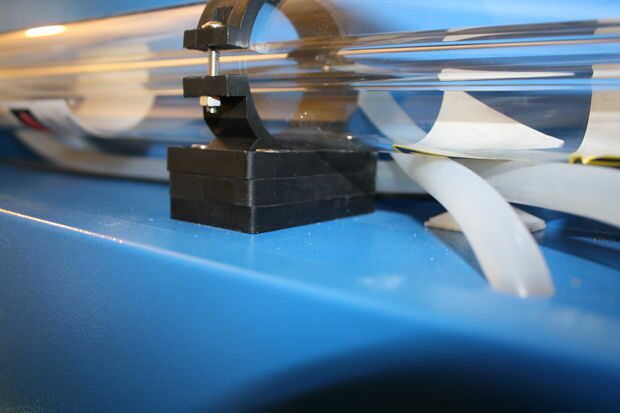

Paso 7 | Vuelva a montar el soporte del tubo de láser.
Encienda el cortador del Laser .
Paso 8 | Compruebe la posición de la viga sobre el primer espejo con una nueva tira de cinta adhesiva y realizar ajustes en el tubo del laser antes de finalmente fijar el tubo.
Los espejos tienen tres tornillos de ajuste. Cada tornillo tiene una tuerca que tiene que ser lanzado antes de que usted puede hacer ajustes y volver a bloquear una vez que ha terminado.

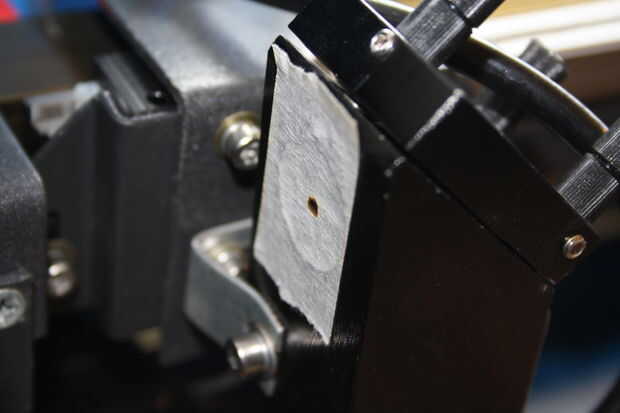

Paso 9 | Coloque una tira de cinta adhesiva sobre el segundo espejo y el láser de pulso.
Paso 10 | Ajuste el primer espejo de manera que el rayo se centra en el segundo espejo. Asegúrese de reemplazar la cinta adhesiva después de cada pulso.

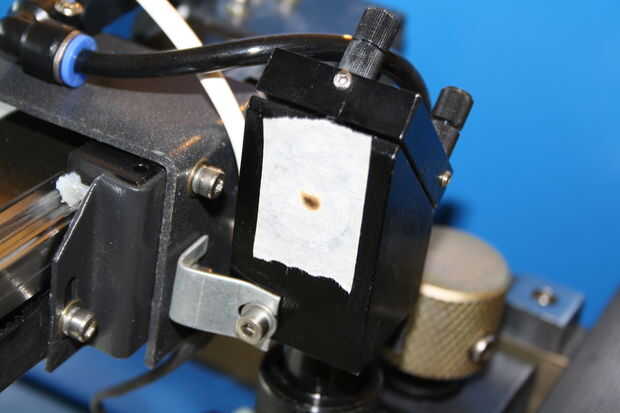

Paso 11 | Repita el proceso para el tercer espejo.

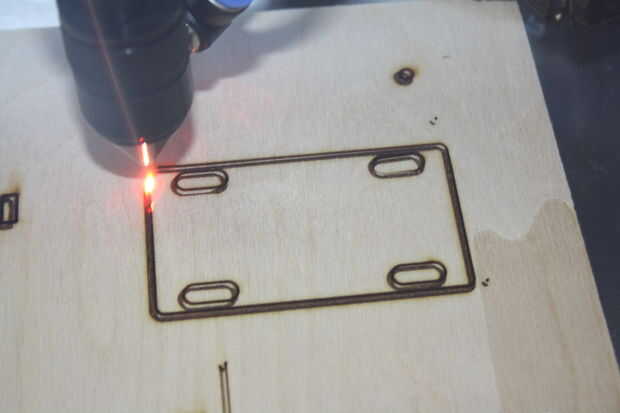

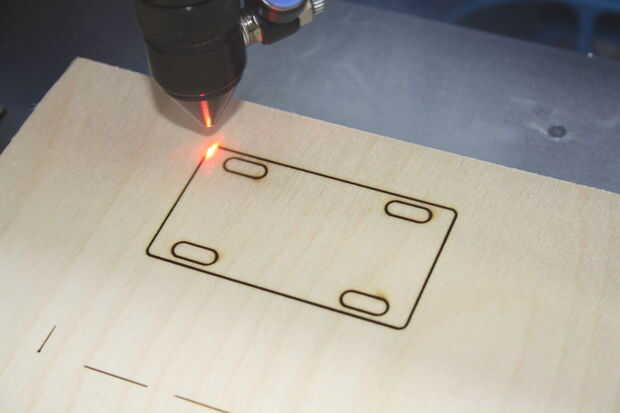

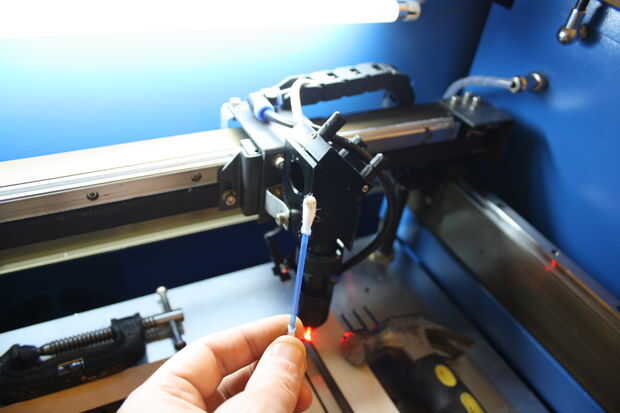

Paso 12 | El tercer espejo había regulada el rayo entra en la lente. Asegúrese de que no hay ninguna cinta adhesiva cubriendo cualquier espejos. Coloque el cabezal de corte a la altura correcta sobre la superficie de corte y el láser de pulso. Si el espejo está alineado correctamente debe ser un pequeño punto negro. Si no se coloca derecha puede ver un punto más amplio con lo que parece un arco. El arco es el resultado de destello de lente. Ajuste el espejo será solucionar el problema.
Las partículas de la cinta adhesiva quemada con inevitablemente encuentran su manera en los espejos. Cualquier suciedad en los espejos puede reducir considerablemente la potencia del láser. Tendrá que limpiar los espejos antes de poner el cortador del Laser para trabajar.

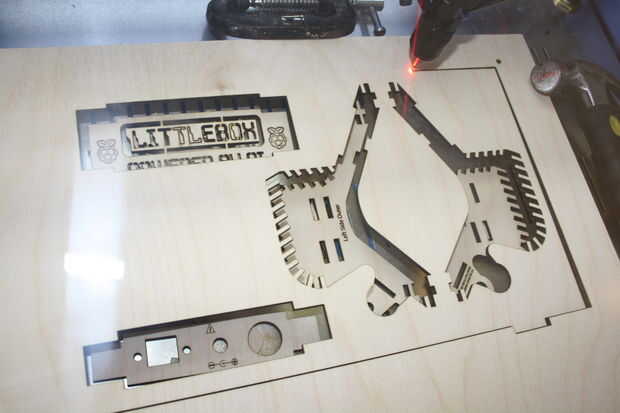

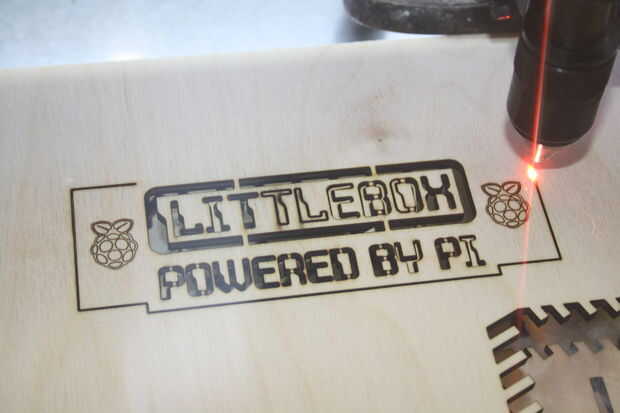

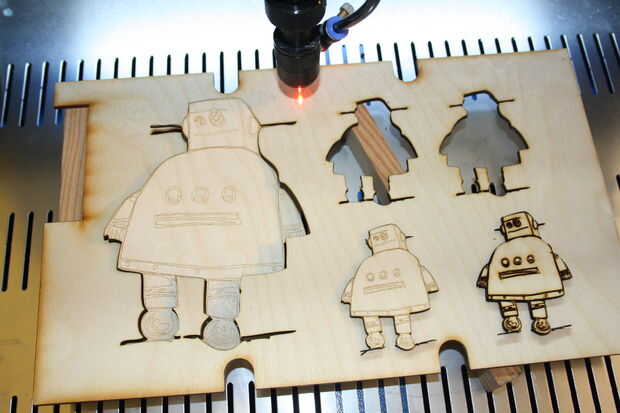

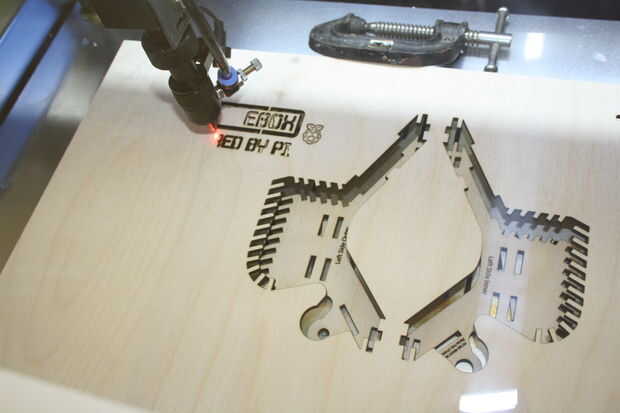

Cuando todo está configurado correctamente el cortador del Laser funciona muy bien. Los cortes son constantes y la precisión es buena también. Ha tomado la parte mejor de un día para alinear el láser pero ha valido la pena cada minuto.
