De caja de discos para corte | Instalar un cortador láser. (3 / 5 paso)

Paso 3: Instalar la herramienta de corte

For the Laser Cutter to run safely the cutter needs pressurised air, circulated coolant, and sufficient ventilation.

Por suerte el cortador láser viene con los tres, pero necesitan ser instalado antes de poder utilizar la herramienta de corte.

Refrigeración Y aire a presión

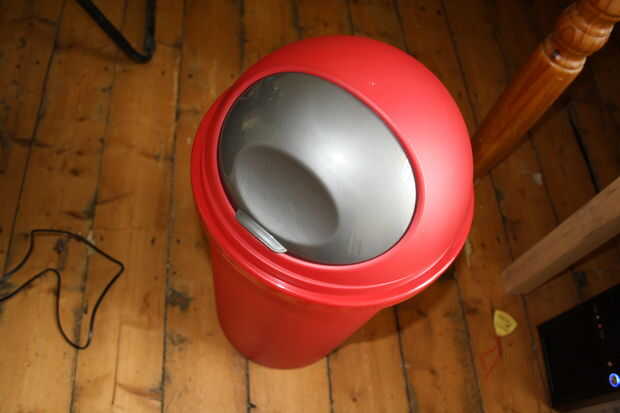

El láser se enfría por circulación de agua a través del tubo láser de vidrio. El cortador del Laser tiene un detector de flujo por el que si hay que no hay flujo de agua el láser no funciona. La bomba de agua suministrada está diseñada para la inmersión en un depósito de agua. En este caso he recogido un cubo de 25 litros como mi depósito.

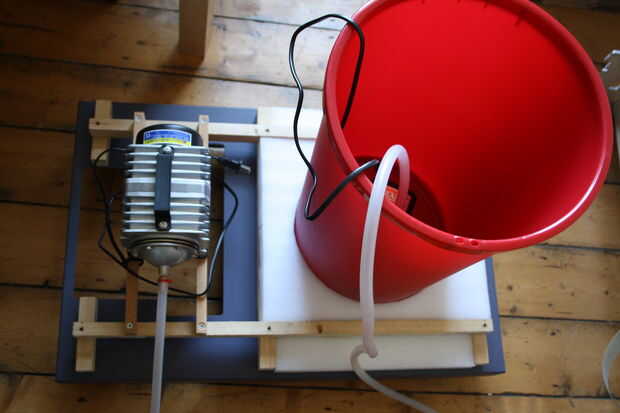

Utilizaré el carro pesado que solía mover el cortador del Laser como un subconjunto para el suministro de aire y sistema de enfriamiento.

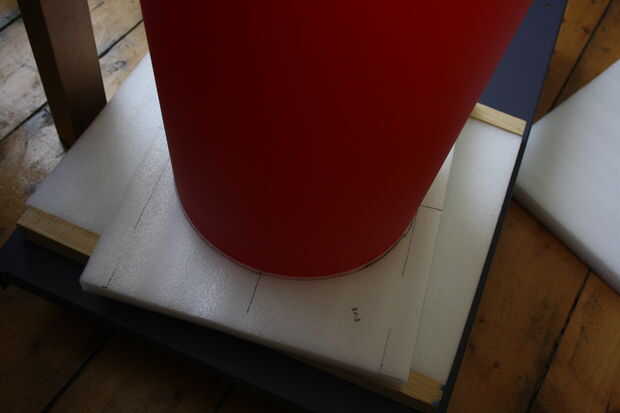

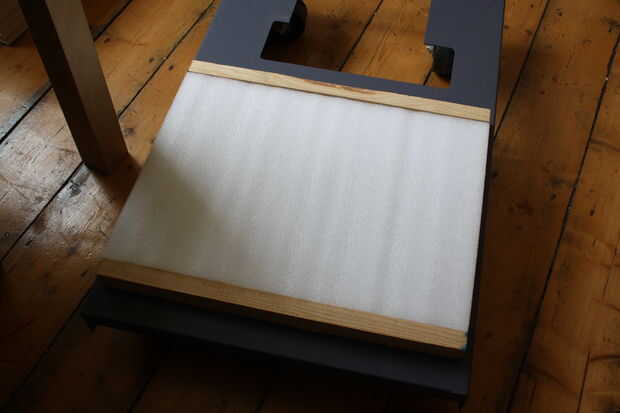

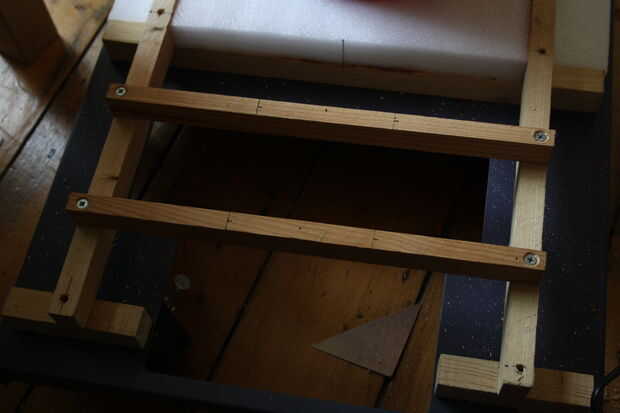

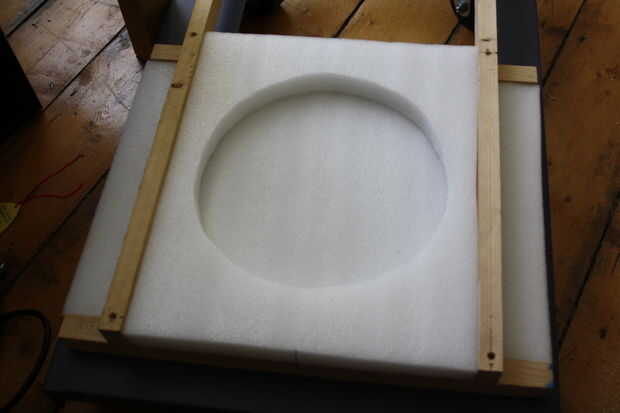

Paso 1 | El bin debe ser bien apoyado en la carretilla. Para reducir vibraciones y ruido, va estar descansando el bin en una sección de la hoja de la espuma. La hoja de la espuma fue utilizada para embalar el cortador del Laser para el transporte. Usé algunos restos de madera como refuerzo para el acolchado de la espuma.

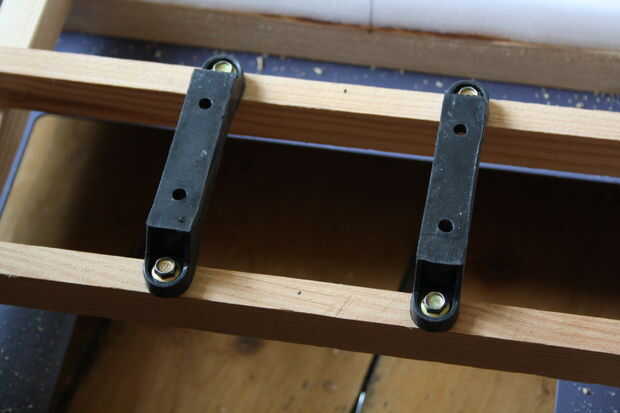

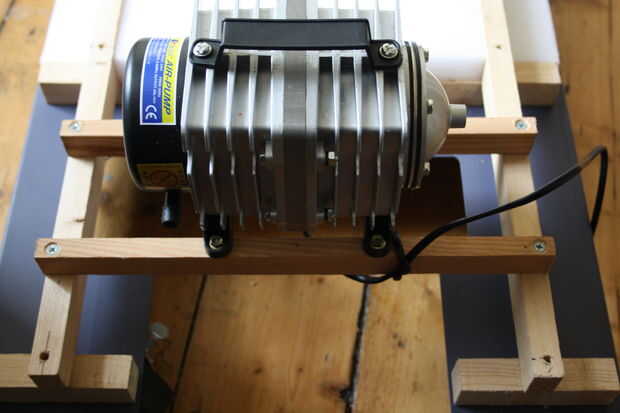

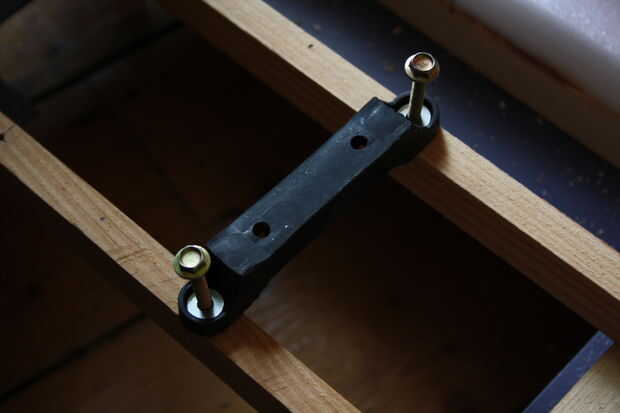

Paso 2 | La bomba de aire está montado sobre dos soportes de goma. Tomar medidas de los soportes y la bomba, he acumulado soportes para montar la bomba. La bomba está atornillada sobre el uso de algunos de los tornillos utilizados para unir la caja.

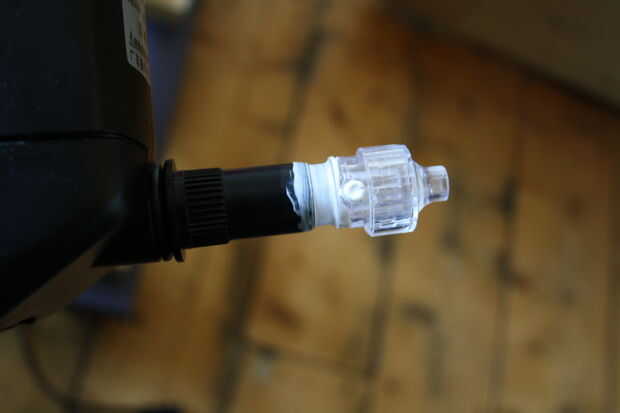

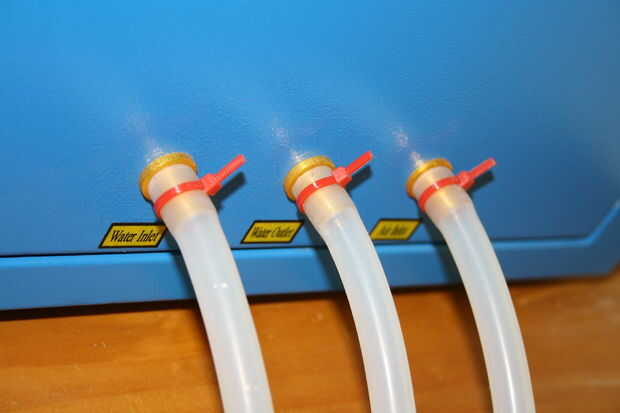

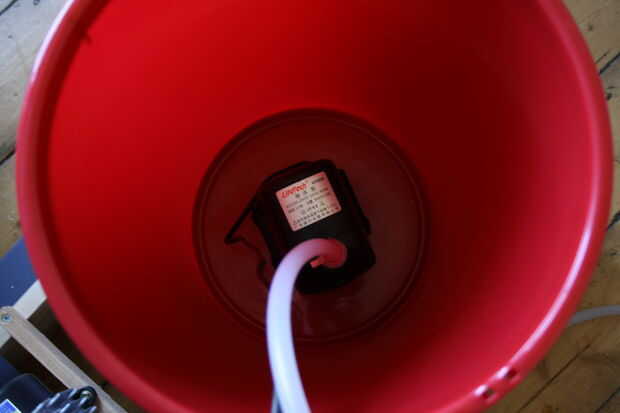

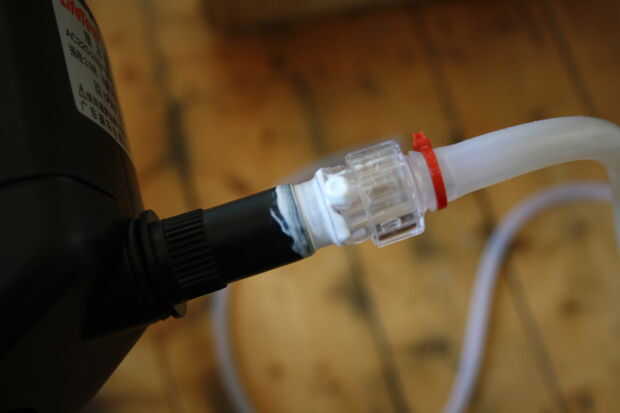

Paso 3 | Un tubo de alimentación para el cortador del Laser se conecta a la bomba de agua. Hay un adaptador para hacerlo pero necesita sellado para asegurarse de que no hay ninguna complicación con el flujo de agua. Proporcionan un tubo de sellador de caucho con el cortador del Laser. Usted tendrá que suministrar su propia bridas aunque.

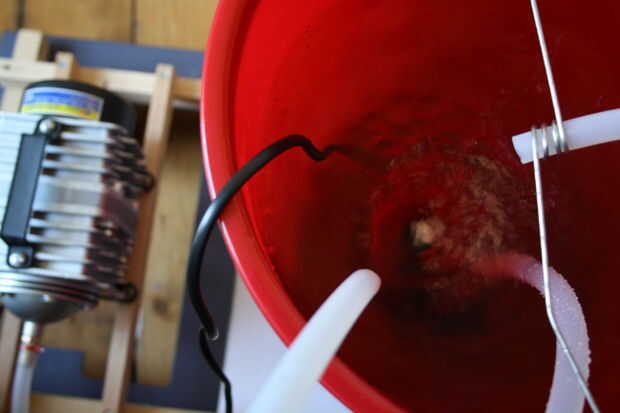

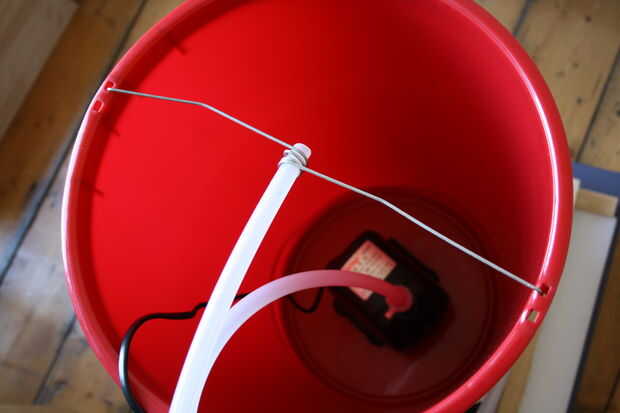

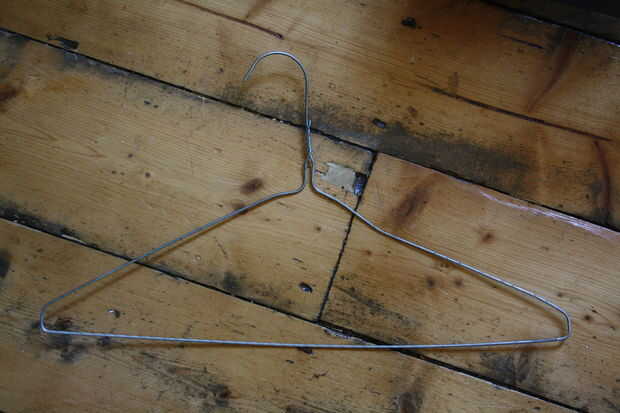

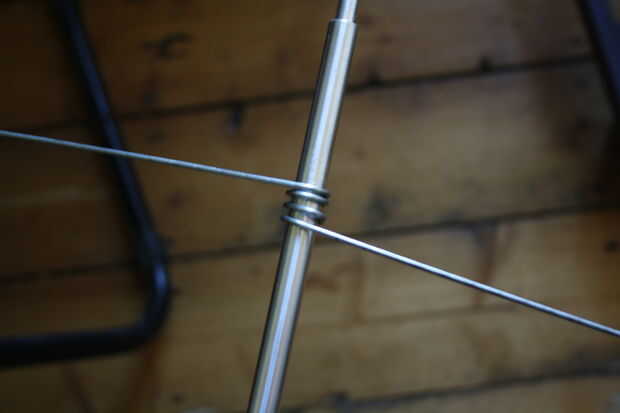

Paso 4 | El regreso de los cortador del Laser va a necesitar un apoyo. Lo último que querrá es para que el tubo de caída libre y luego agua bombeada en el piso. He modificado una percha de alambre viejo. Por suerte tenía una barra de metal con un diámetro similar al tubo. Envolver el alambre alrededor de la barra un par de veces hacer el agarre perfecto del tubo. He ángulo la empuñadura de la bobina hacia abajo ligeramente para que el agua se canaliza con seguridad en el contenedor y no en el suelo.

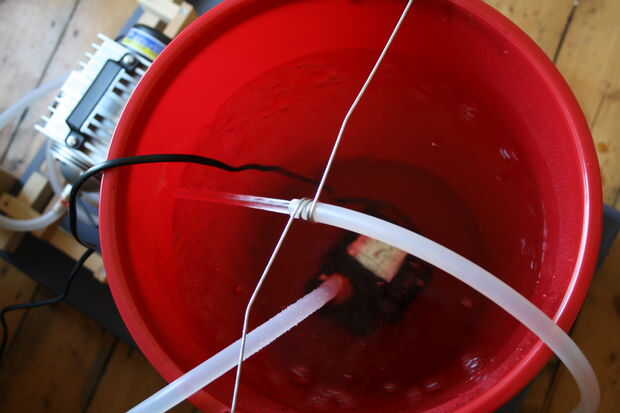

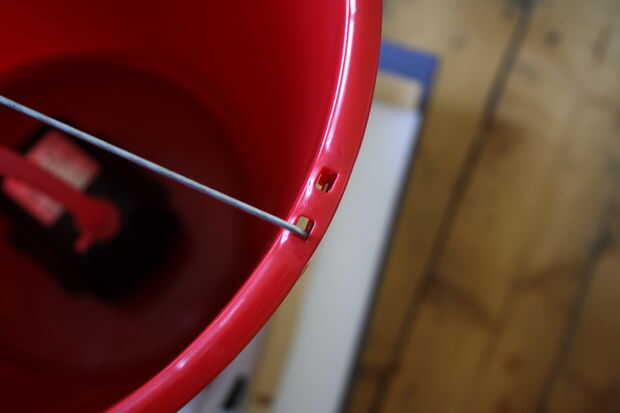

Paso 5 | Antes de conectar las líneas de agua y aire a la cortadora láser es siempre una buena idea para hacer las cosas de su trabajo. Me he llenado el depósito de agua 3/4 de la manera para arriba.

Ventilación

Es imprescindible conectar el cortador del Laser a una ventilación exterior. Hay una gran cantidad de humo producido cuando se corte y asegurándose de que se extrae correctamente es una necesidad.

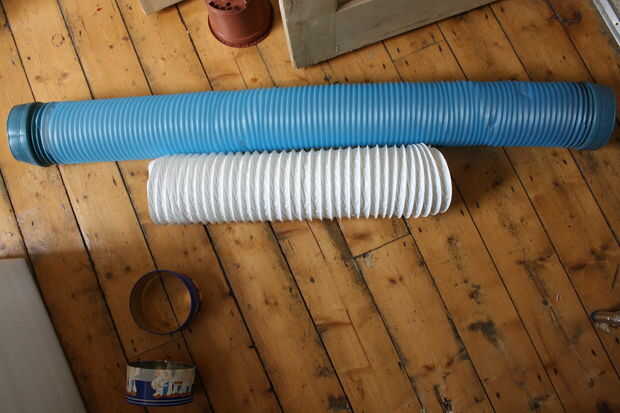

El cortador del Laser viene con una longitud de tubería de 150mm (4"). En mi caso esto no lo suficiente así que tuve que pop hasta la ferretería local y comprar una extensión de 1 metro. Entonces esto me dejó con el problema de extender el tubo en dotación.

La solución fue modificar una lata y usarlo como dos tubos de conexión.

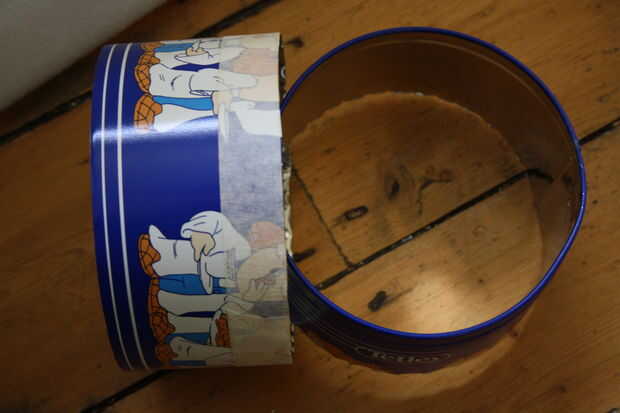

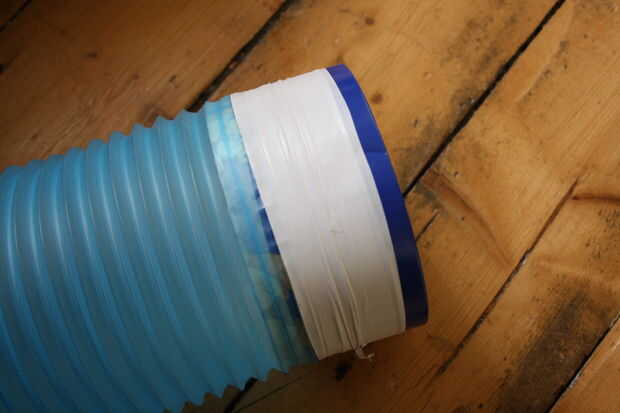

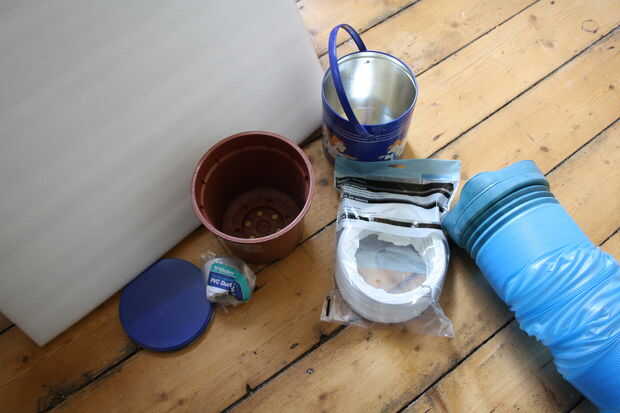

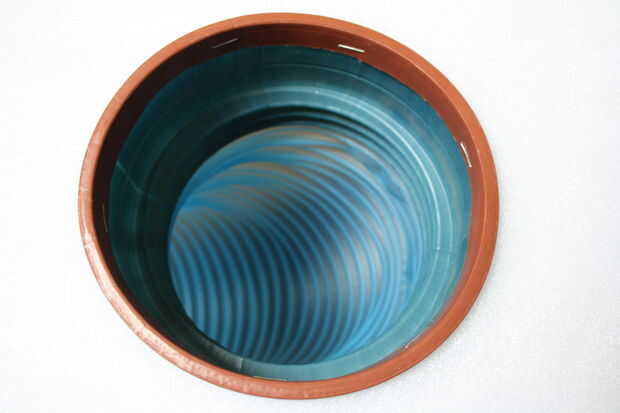

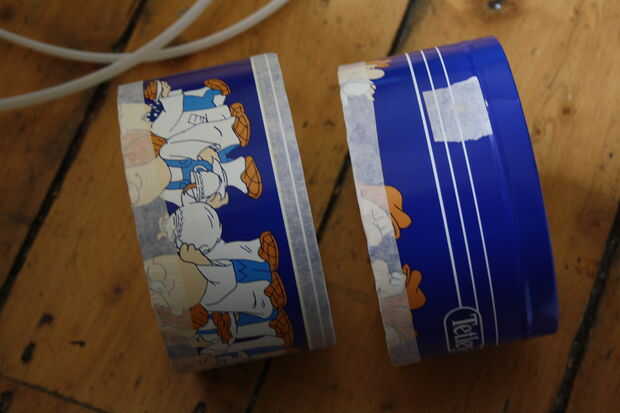

Paso 6 | Dedico unos minutos de caza alrededor de la casa en busca de una lata de diámetro adecuado. He encontrado un envase Tea de Tetley del tamaño adecuado. En primer lugar corte el fondo con un abrelatas. Luego, con un afilado Cuchillo de Stanley, córtalo por la mitad. Cuidado, los bordes serán agudos. Para ayudar a protegerme a mí y el tubo de ventilación, cubrí los bordes con cinta de enmascararde espesor.

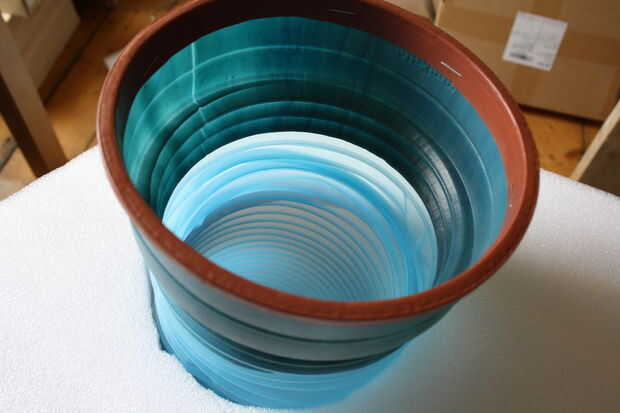

Paso 7 | Decidí cortar el tubo suministrado por la mitad y coloque la extensión en el medio. Usando un cuchillo afilado el tubo fue cortado por la mitad. En el primer tubo de sección insertado uno de los dos conectores, se debe ir hasta la mitad en el tubo... Me han envuelto algunos PVC cinta alrededor del tubo para formar un sello y sujete el tubo en su lugar. Repetir este proceso con la otra sección de la tubería.

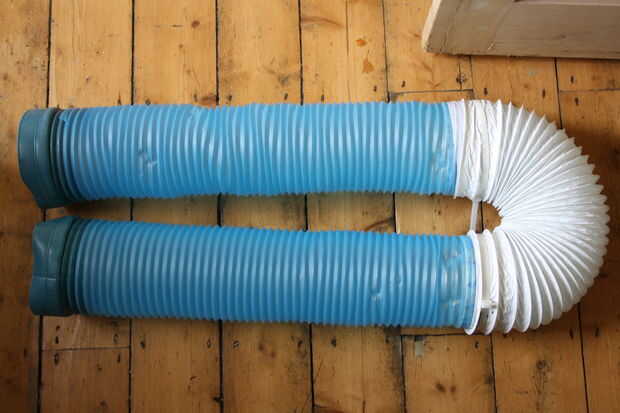

Paso 8 | La extensión viene con dos bridas. Coloque un extremo de la extensión en el conector de tubo. Sujete la extensión con una de las bridas. Repita con la otra sección de tubo. El tubo de ventilación está ahora listo para su uso.

La tubería de ventilación debe conectarse una ventilación externa. En la habitación donde tengo el cortador no hay ventilación, sólo una ventana.

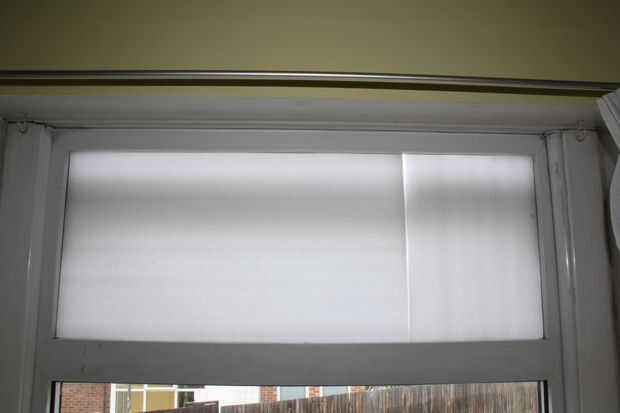

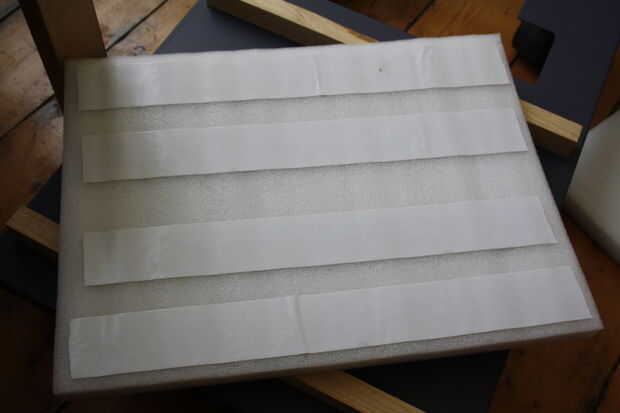

Paso 9 | Con la ventana abierta y utilizando algunos de los de embalaje espuma de los cortador del Laser me llenado en el espacio en el marco de la ventana.

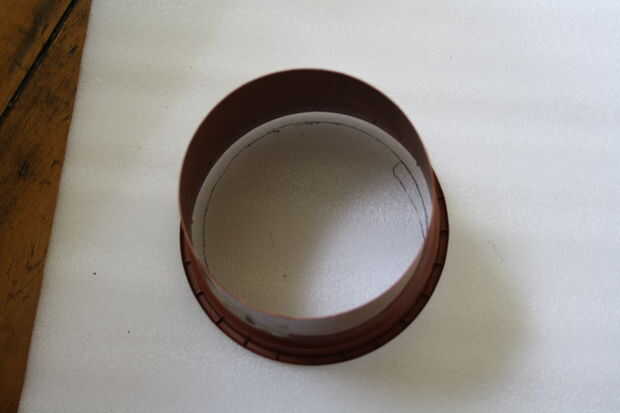

Paso 10 | Tome una maceta. Cortar la parte superior. Asegúrese de que la tubería de ventilación se ajusta sólo sobre la olla.

Paso 11 | Marque un agujero en la espuma con la tapa del pote de flor y cortar el agujero.

Paso 12 | Alimentación de la tubería de ventilación a través del orificio.

Paso 13 | Coloque la tapa del pote de flor dentro de la tubería de ventilación y asegúrela en su lugar utilizando una grapadora.

Paso 14 | Presione la tapa de pote de flor, con el tubo conectado, en la espuma.

Paso 15 | Volver a colocar la espuma en el marco de la ventana.

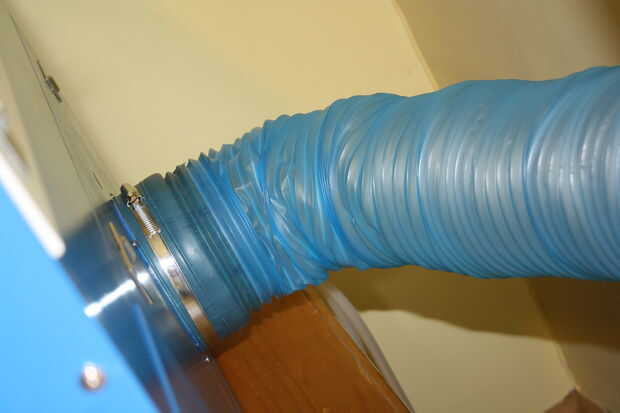

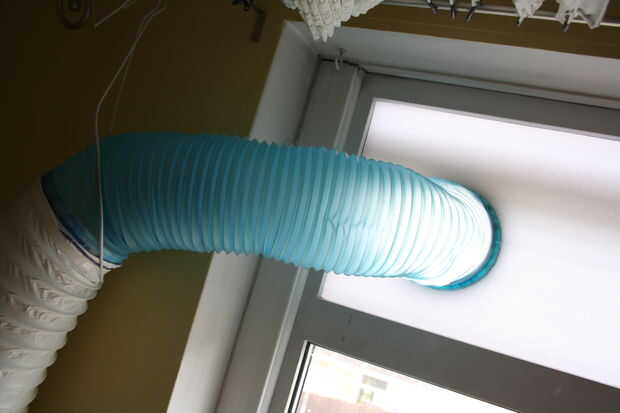

Paso 16 | Conecte el otro extremo del tubo de ventilación para el cortador del Laser con el suministrado abrazadera. Usé otra percha de alambre para ayudar a cubrir el tubo.

Paso 17 | Compruebe todas las conexiones, cables, tuberías y ajustes. Bien Compruebe el cortador del Laser todo para obstrucciones, embalaje materiales y detritus general.

Paso 18 | Energía en!

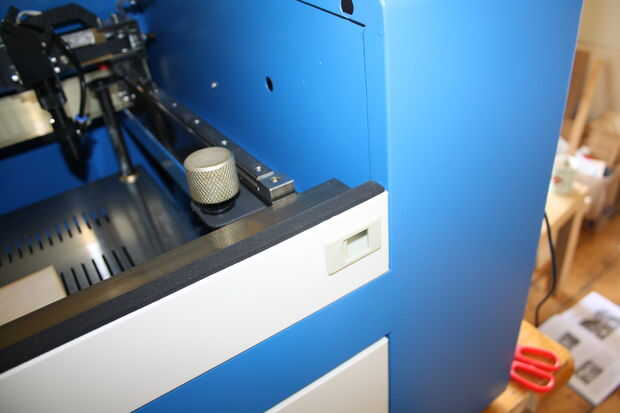

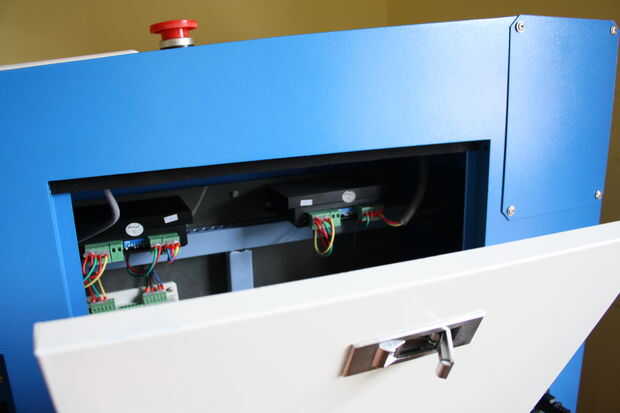

La primera vez que encienda el cortador del Laser había algunas vibraciones de los paneles de acceso. Para curar esto que pegué alguna tira de espuma en el borde de las portillas de panel de acceso en el lado opuesto a las bisagras. No es necesario poner la tira todo el camino alrededor de la escotilla, tal vez encuentre que las compuertas no se cierran si lo hace.
