Paso 12: Leer el Buffer matriz recibida y descifrada muestra 00 segundo a 34
Cuadro 01

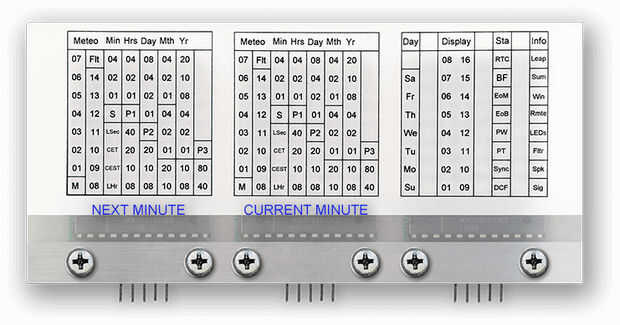

El buffer matriz recibida está a la izquierda y contiene la información para el siguiente minuto. La pantalla es idéntica al
matriz descifrada en el centro que muestra la hora, fecha etc para el minuto actual. Después de cada minuto (si la comprobación de errores está OK) los datos de búfer siguiente minuto se carga en la matriz intermedia y se convierte en el minuto actual. DCF77 datos se recibieron en serie una vez por segundo y una vez que el reloj está sincronizado 0 segundo se carga en buffer 00 (posición de la matriz M), 1 segundo en buffer 01 etc.. Cuando se recibe un valor de bit de 1 LED para ese segmento está encendida, pero seguirá apagado si el valor es 0.
Imagen 02

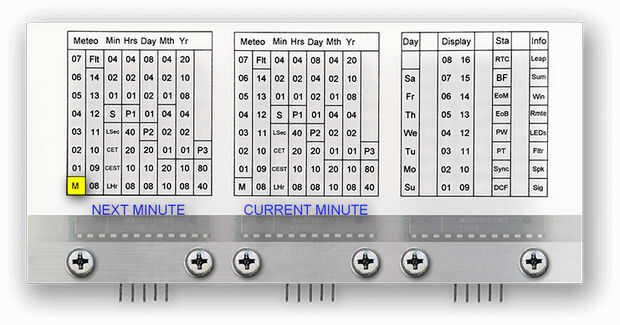

0 segundo Buffer matriz 00 etiqueta M
Este es el comienzo del minuto y siempre será 0.
Imagen 03

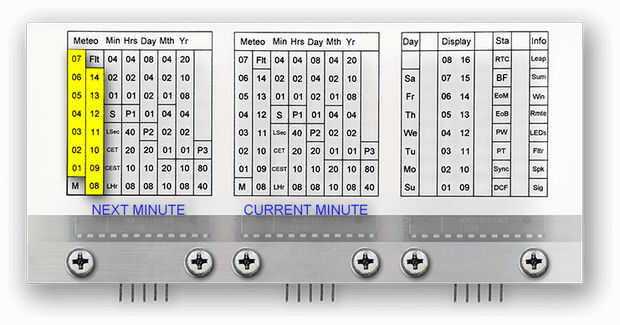

Segundo Buffer de 1 a 14 matriz de 01 a 14 etiqueta 01 a 14
Estos bits contienen datos cifrados con licencia para Europa y se utiliza por los relojes de tiempo DCF77. Estos datos es mostrados pero no utilizados por este reloj.
Imagen 04

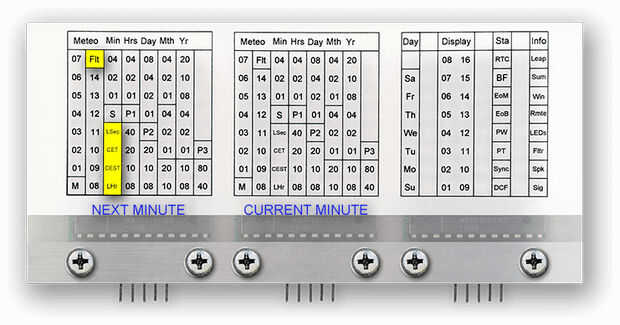

Segundo 15 bit Buffer 15 matriz etiqueta Flt este contiene información del emisor y es 0 a menos que existan problemas de transmisor
Anuncio de tiempo de búfer 16 matriz etiqueta LHr verano segundo 16 normalmente 0. Establezca en 1 durante la hora antes del cambio. 17 segundo tampón 17 matriz etiqueta CEST conjunto a 1 cuando CEST (verano centroeuropeo Tiempo) está en vigor. 18 segundo tampón 18 matriz etiqueta conjunto de CET 1 cuando CET (hora Central Europea) está en vigor. Segundo anuncio segundo Buffer 19 matriz etiqueta LSec salto 19. Establezca en 1 durante la hora antes del segundo salto.
Imagen 05

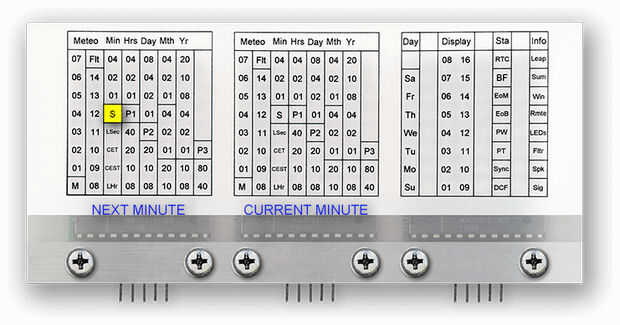

20 segundo tampón 20 inicio de etiqueta S matriz de tiempo codificado. Siempre puesto a 1.
Imagen 06

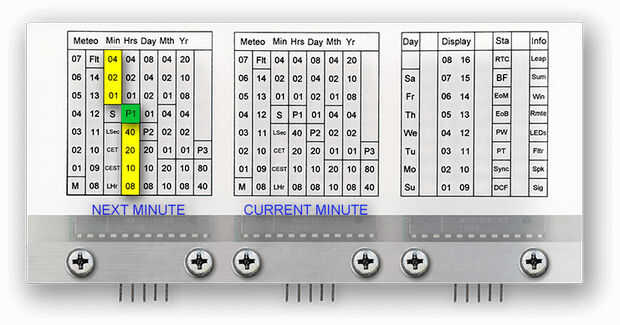

Segundo Buffer de 21 a 27 matriz de 21 a 27 la etiqueta 01,02,04,08,10,20 y 40.
Estos bits contiene el Acta y se suman a los minutos de 00 a 59. 21 minutos tendría 01 y encendido de los 20 LEDs, además 53 minutos tendría 01,02,10 & los 40 LEDs iluminado
Cuadro 07
28 segundo tampón 28 matriz etiqueta P1
Este bit presenta incluso paridad bits minuto 21 – 28. La paridad es una forma básica de comprobación de errores. Un bit de paridad se añade al final de una cadena de dígitos en este caso 7 bits del buffer 21 a 27. El bit de paridad indica si el número de 1s en el buffer de 21 a 27 es par o impar. Si el número de 1s incluso utiliza incluso la paridad del bit de paridad es 0 y si el número de 1s es impar entonces el bit de paridad es 1. Por ejemplo, si los minutos a transmitirse son 5. 0r 01 = 1, 02 = 0, 04 = 1, 08 = 0, 10 = 0, 20 = 0 y = 0 40 Bits (Hola-luz amarilla arriba) de búfer 1010000 si agrega el número de 1s juntos obtienes 2. Este es un número par para que el bit de paridad que se transmite sea 0. Por lo tanto el transmisor enviará 1010000 y 0. En el extremo receptor el receptor no sabe qué código esperar pero sabe para comprobar la paridad de bits 21 a 27. Si cuando recibe los bits 21 a 28 se produce una falta de lectura por ejemplo bit 22 se recibe como un 1 no 0 los bits resultantes sería 11100000. El receptor espera el último bit (paridad) debe ser 1 ya que hay un un número impar de 1s. Esto indica un error en la señal recibida y el buffer recibido sería rechazado ya que contiene errores.
Imagen 08

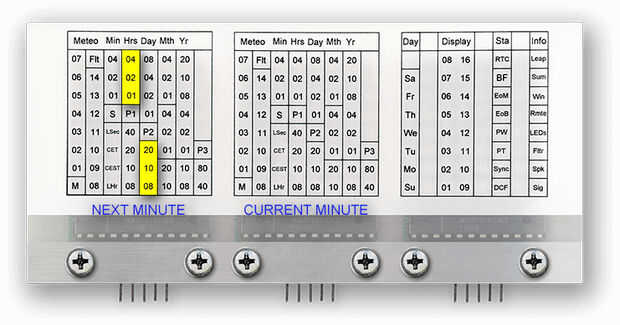

Segundo 29 a 34 Buffer matriz de 29 a 34 etiqueta 01,02,04,08,10 y 20.
Estos bits contienen las horas y se agregan juntos para mostrar horas de 00 a 23. 10 horas tendría sólo 10 LED iluminado, además 23 horas tendría 01,02 y encendido de los 20 LEDs
