Paso 7: Instalar los componentes en la cabeza
Primero colocar el medidor y corte la placa frontal por el patrón suministrado con el medidor.
Dependiendo del tamaño de los componentes y grourd el ajuste puede ser muy ajustado.
Asegúrese de que los componentes no toquen uno con el otro.
En las fotos pueden ver donde tuve que rehacer la placa frontal.
El metro tuvo que colocarse bajo para limpiar los tornillos de montaje.
Aprender de mis errores! : )
Conecte el LED, resistencia de LED y conector junto y soldadura y calor encogen la Asamblea.
Perfore un agujero para el indicador LED y pegamento caliente en el lugar.
Coloque el potenciómetro y perfore un agujero para él.
Alambre a tablero del circuito impreso.
Taladre los agujeros para el plus (rojo) y negativo (negro) plomos.
Soldadura y calor encogen los clips de aligator a los conductores.

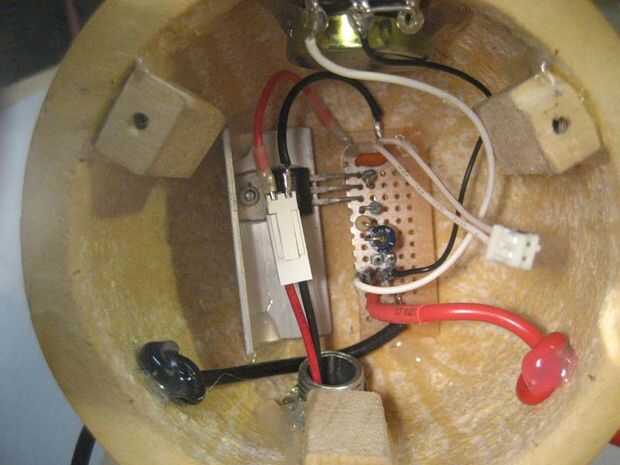

Soldar los cables a la placa del circuito después de roscar a través y anudarlo.

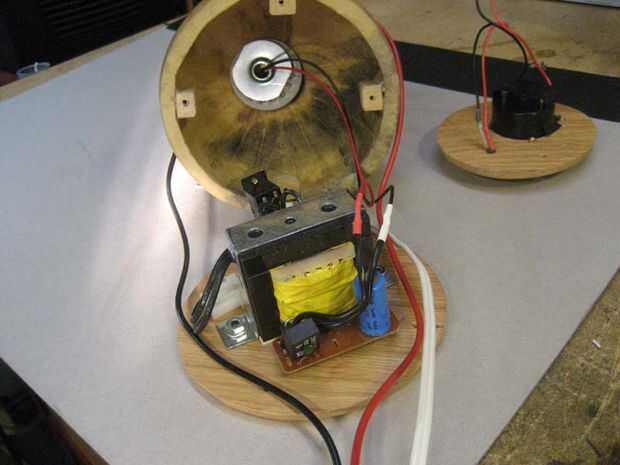

Pegamento caliente el tablero del circuito impreso en el interior de la calabaza.
Conecte la salida del transformador a la entrada del circuito.
Conecte el voltímetro y el tornillo de la placa de la cara.
