DC Monkey (1 / 8 paso)

Paso 1: Hacer la placa de circuito de DC Variable

Este Instructable no cubre la construcción de circuitos de C.C. ya que ha sido documentada en otros lugares.
Siga los pasos aquí:

Como se observa, hay algunas excepciones:
La excepción más obvia es el voltímetro analógico.
Esto fue elegido porque un voltímetro digital requiere una batería.
En esencia, la fuente de alimentación variable se convierte en un voltímetro cuando apague.
Otra diferencia es la adición de un LED de potencia.
Este combo verde del LED y el resistor fue agregado al lado DC del circuito.

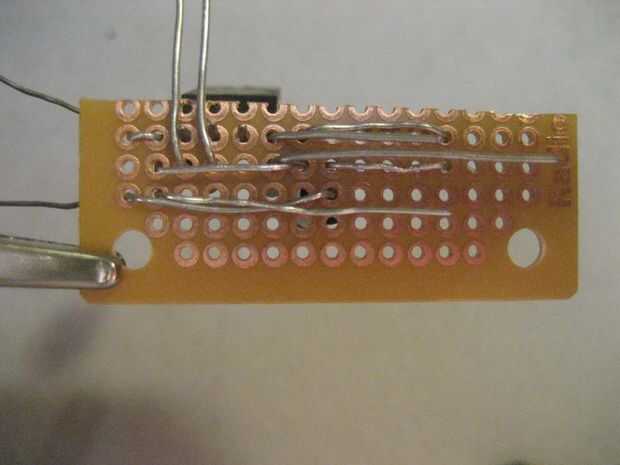

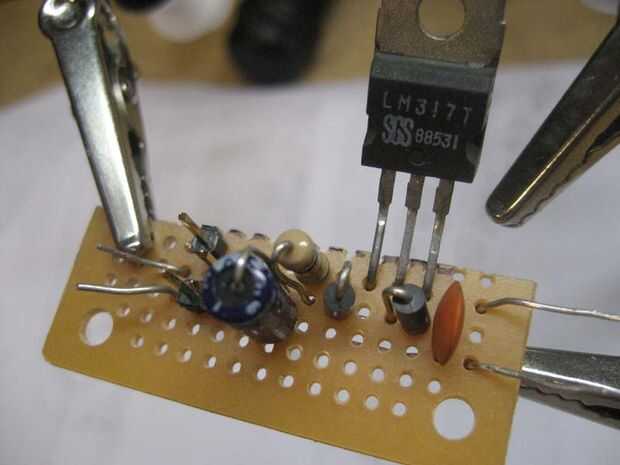

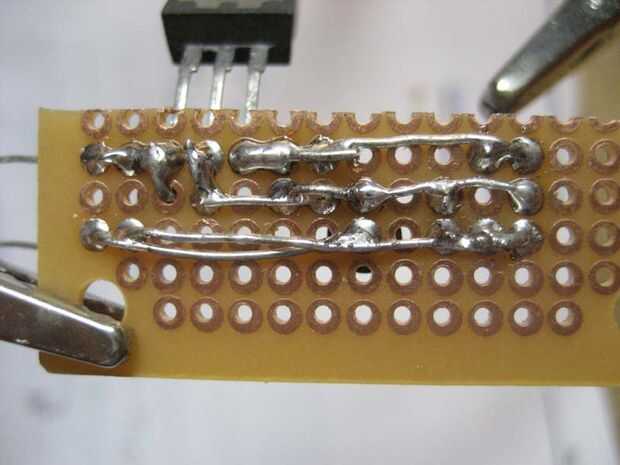

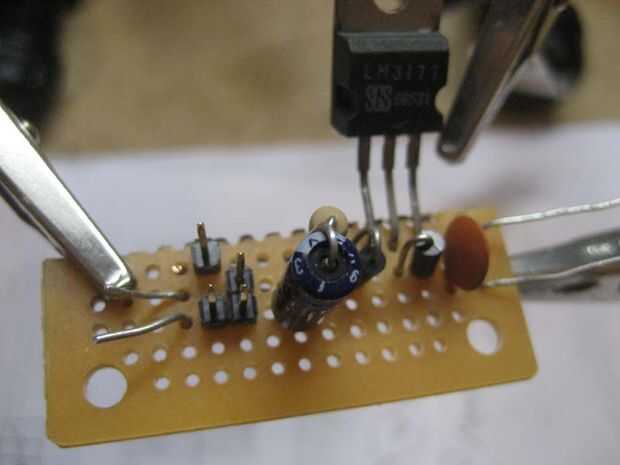

A continuación, el diseño de los componentes en el circuito es diferente que el Instructable mencionado.
Espacio era un tema para que los componentes fueron "aplastados" más cerca juntos de pie en la final.
Esto dio lugar a un espacio más pequeño de la placa de circuito.

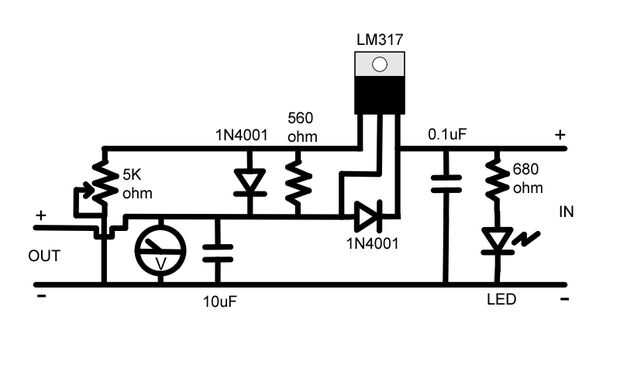

Consulte el esquema para el diseño de componentes.

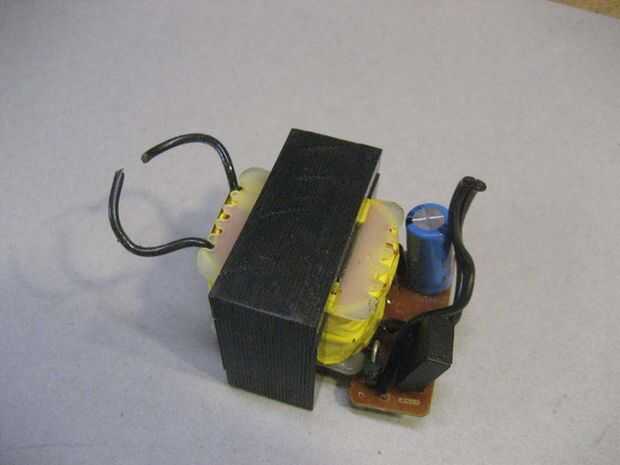

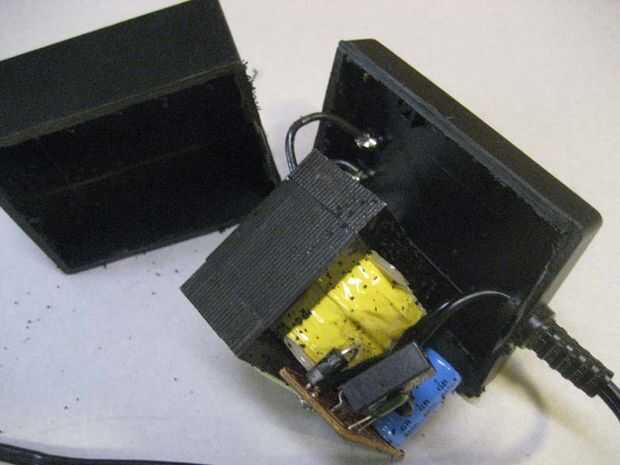

La última diferencia es que un interruptor fue agregado entre el transformador y la línea de CA (principal).
Con el interruptor en el lado primario, el transformador no es dibujo energía cuando la unidad esté apagada.
