Cúpula geodésica Media Pod (13 / 14 paso)

Paso 13: El sistema de ventilación

Se trata de la última parte para completar en la fabricación de su Pod de los medios de comunicación, para hacer confortable interior con la pantalla de la computadora y el monitor agregar calor adicional en el interior de la estructura, usted tendrá que introducir aire fresco exterior para reemplazar el aire caliente circulado por la electrónica dentro de la vaina de los medios de comunicación.

Iniciar el sistema de ventilación que:

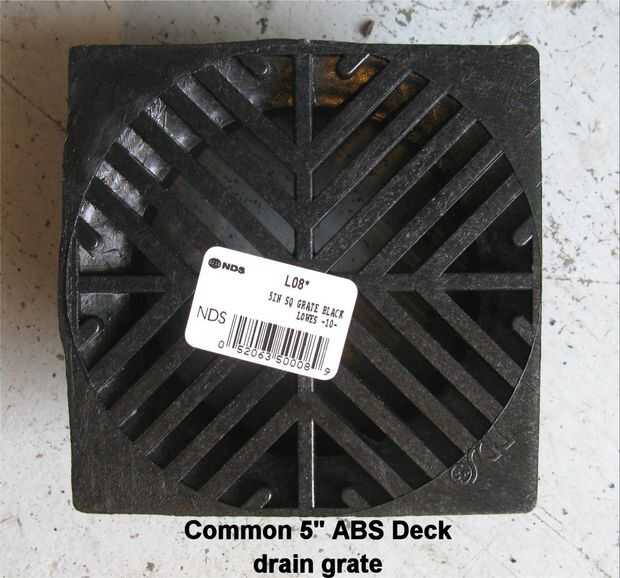

Desagües de 4 '', 5" ABS cubierta

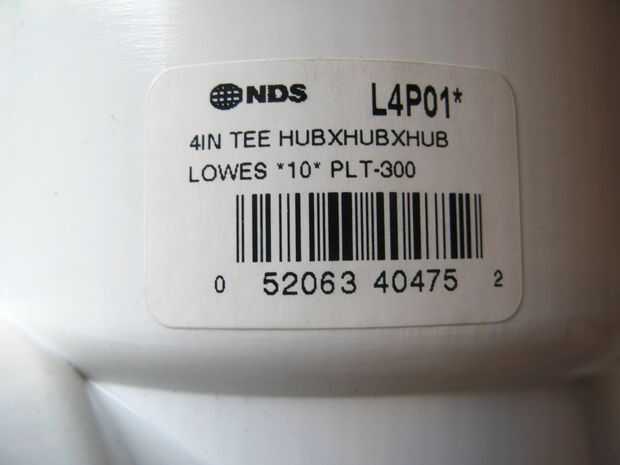

1EA, t de 4" PVC

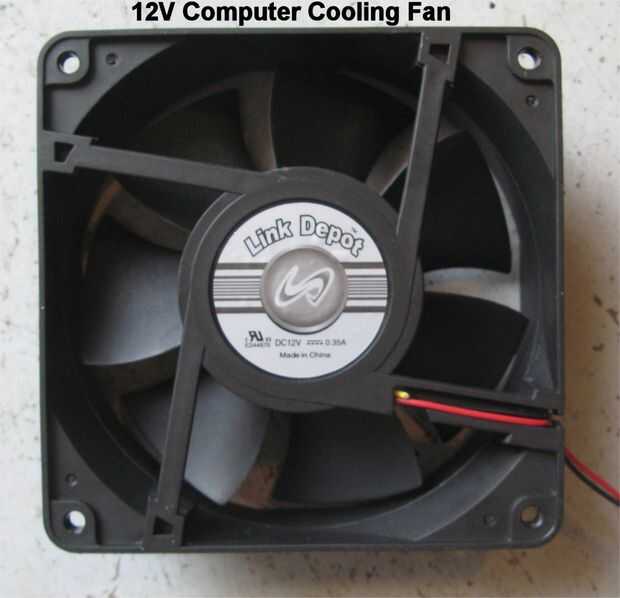

2EA, ventiladores de refrigeración de ordenador de 12V

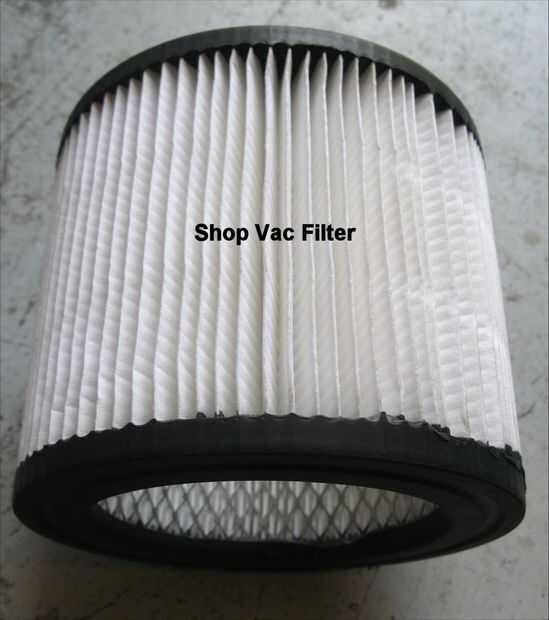

1EA, filtro de aire aspiradora Shop

4 '', 3 1/2 "X 1/4-20 pernos & tuercas

3/4 "x 6" X 12 "tablero de pino

2, 4" hoja secador escape salida de tubos de Metal - tiene que ser 10" largo mínimo cada

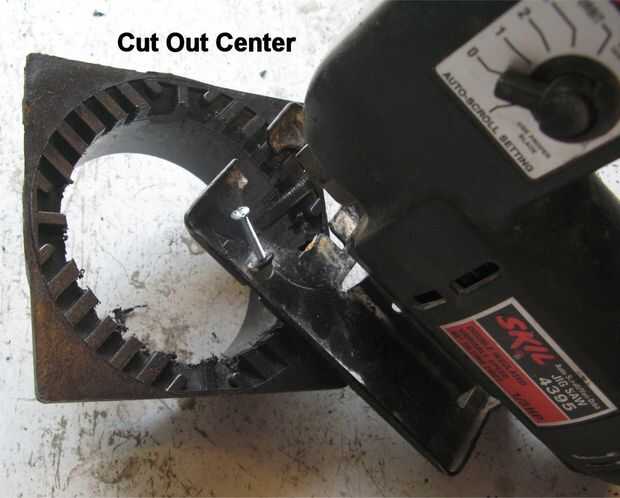

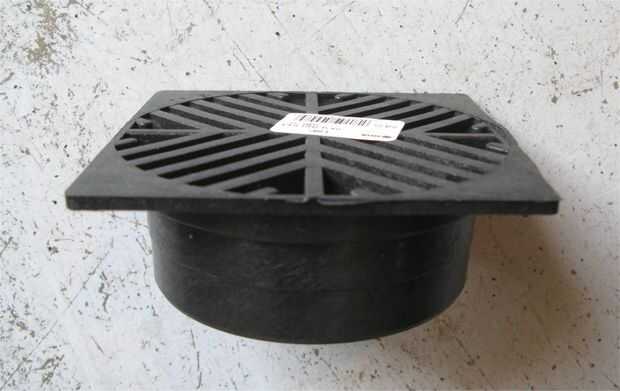

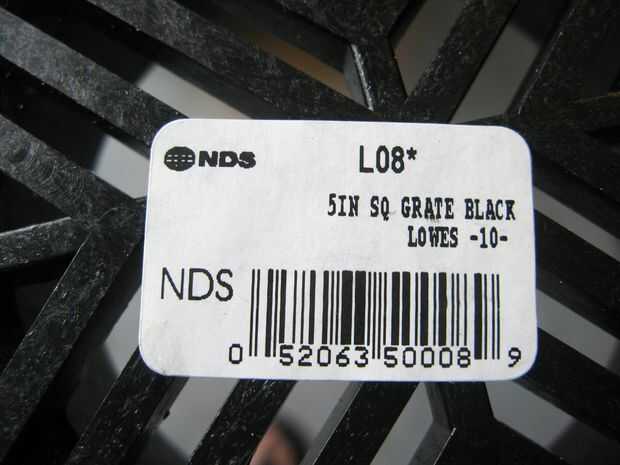

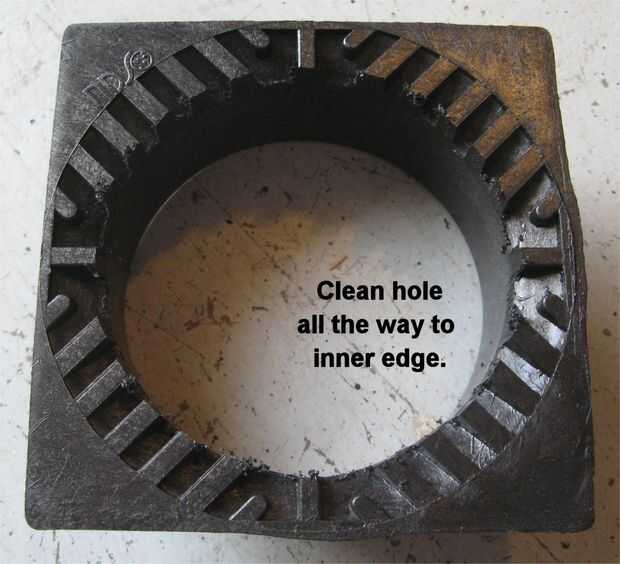

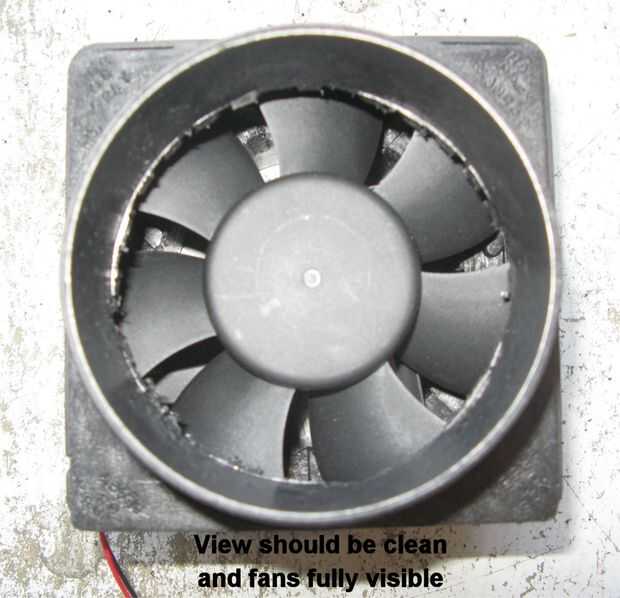

Siga la secuencia de la imagen para mostrar el procedimiento de la Asamblea en caso de duda. Empezar con los drenes de piso cuadrado 4, usted tendrá que cortar las secciones de rejilla interior, estos son solamente permitir un marco para los ventiladores de refrigeración.

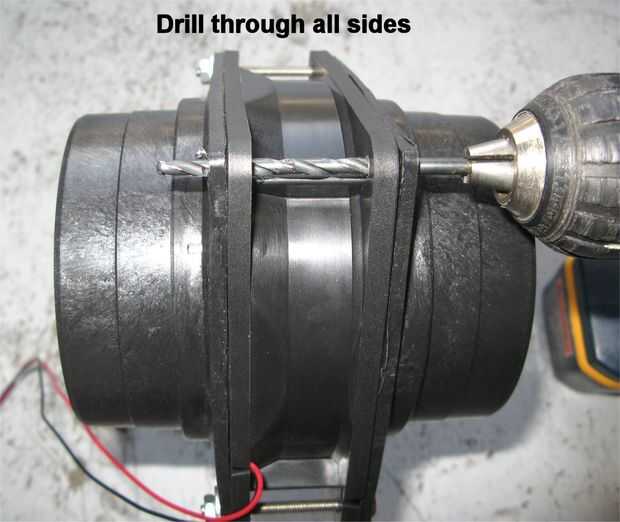

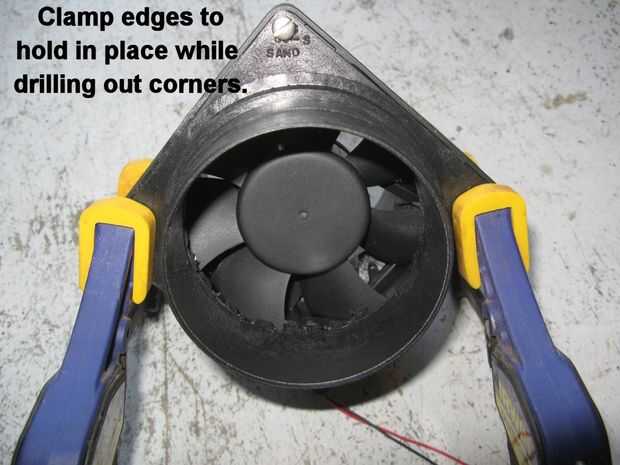

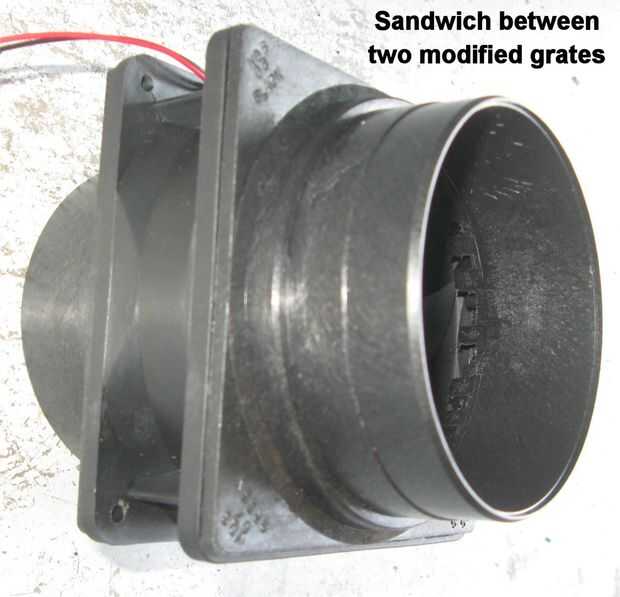

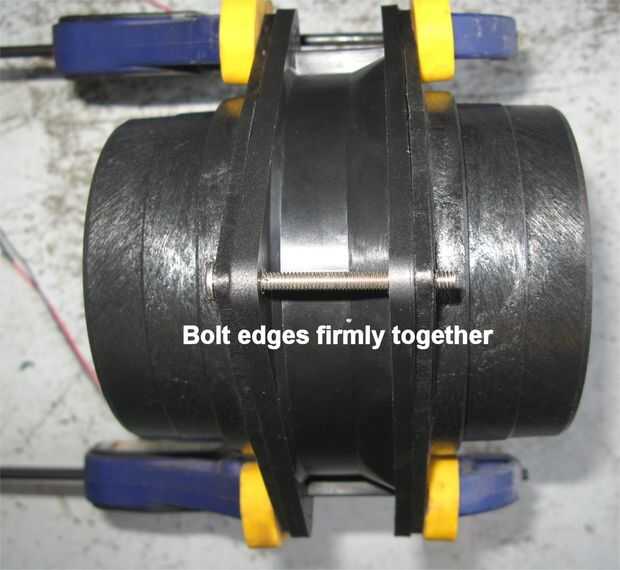

Montar dos ahuecado las rejillas entre cada ventilador y sostenga junto con las pinzas mientras taladra las esquinas para permitir la colocación de perno. Instale los tornillos como se muestra.

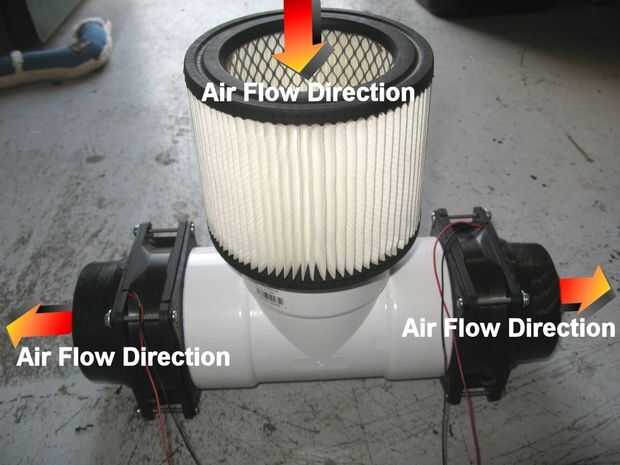

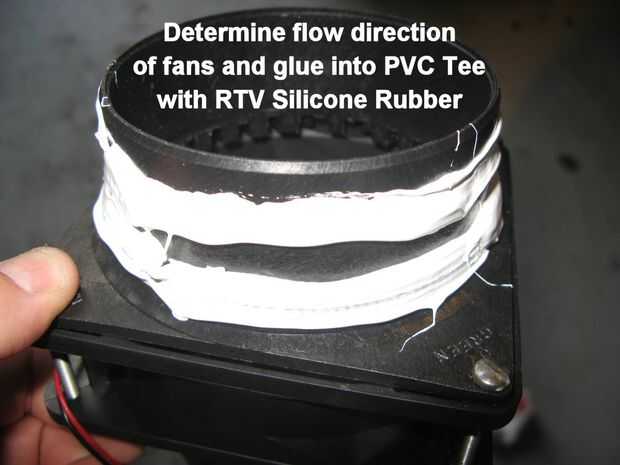

Encienda los ventiladores para estar seguro de que manera el flujo de aire, esto es importante porque usted tendrá que asegurarse de que el aire fluye en la cúpula y aspirar a través del filtro de aire.

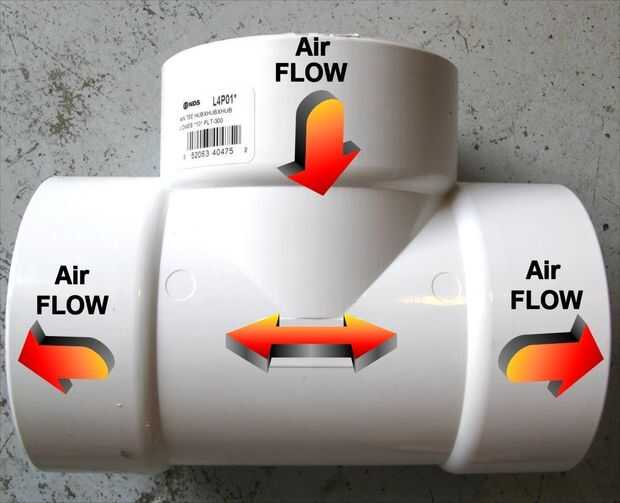

RTV el ventilador en el tee para que el flujo de aire se va fuera de la camiseta.

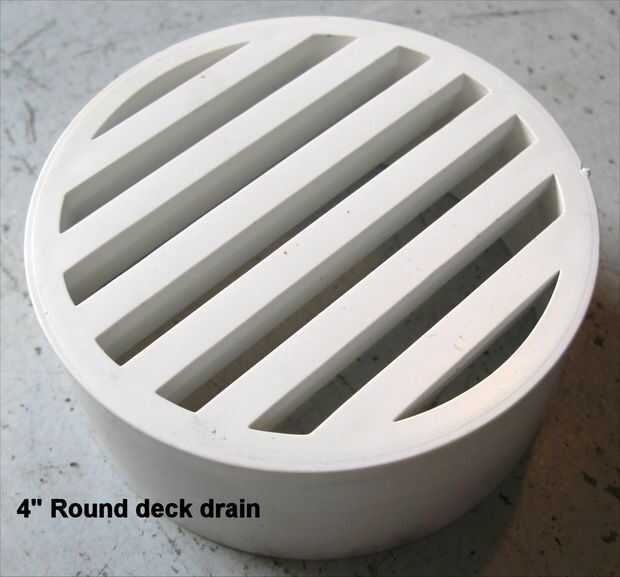

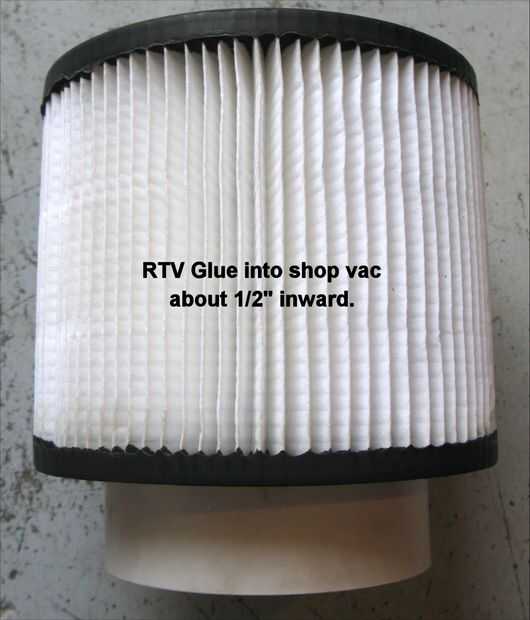

Después de la RTV se seca durante la noche, inserte los 4" redondo desagüe de cubierta en el filtro de aire aspiradora Shop y pegamento para arriba en el filtro de 1/2".

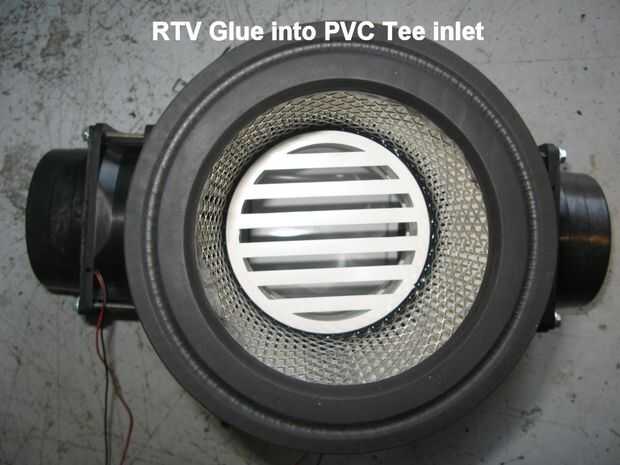

Introducir el drenaje blanco restante en la parte superior de la t de PVC, uso un montón de pegamento blanco de RTV para mantener esto en su lugar, deje que seque durante la noche.

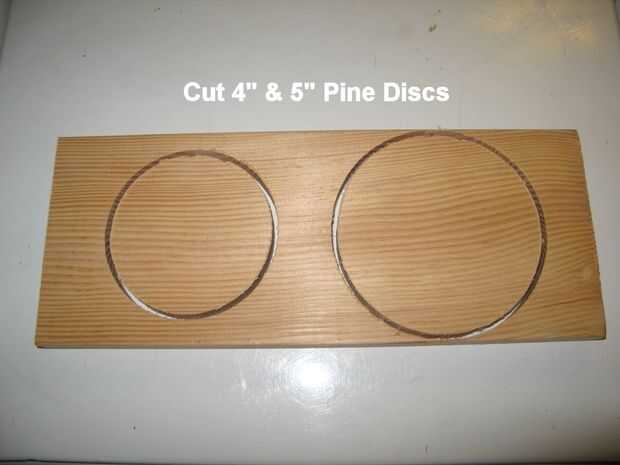

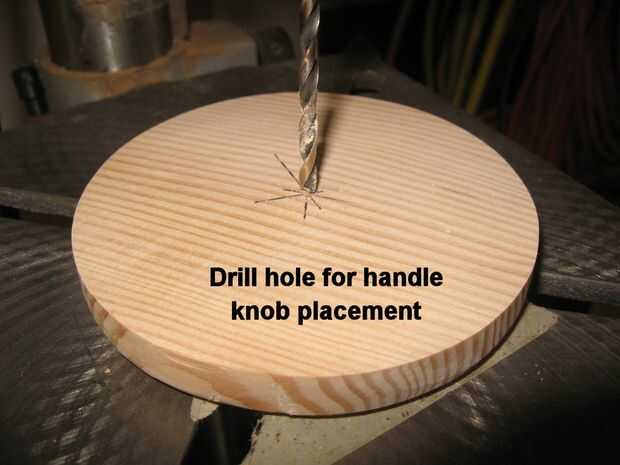

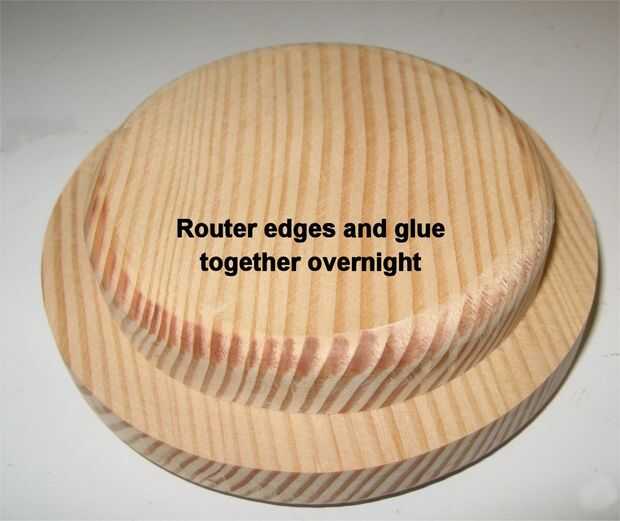

Hacer la tapa para el filtro por cortar dos discos de algún pino blanco, cada disco debe ser de 4" y 5" de diámetro, enrutador de borde de uno de cada disco y junte y abrazadera con una pequeña cantidad de pegamento entre los discos. Perfore un orificio de 1/4" a través del centro y montar una manija de perilla de madera.

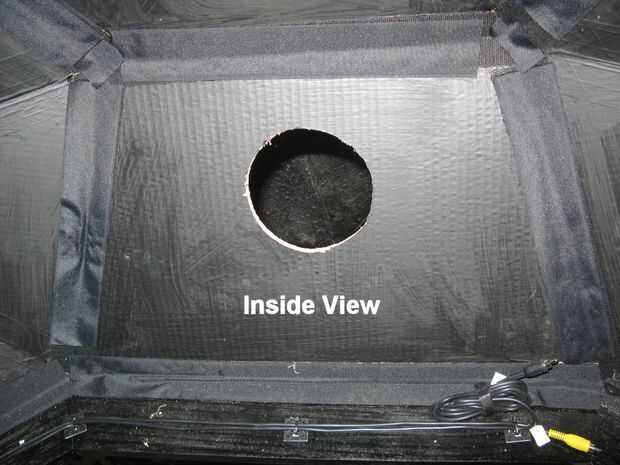

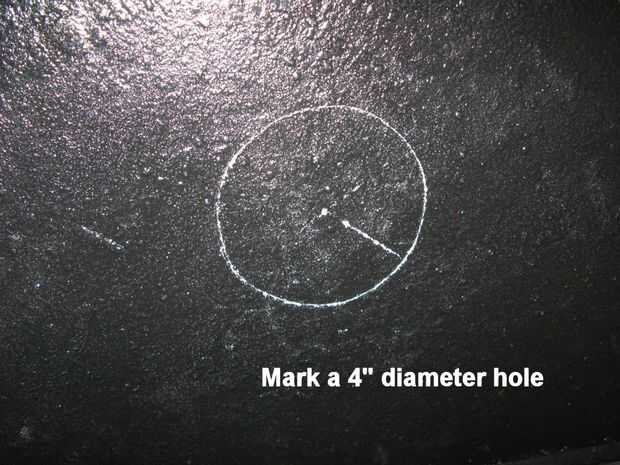

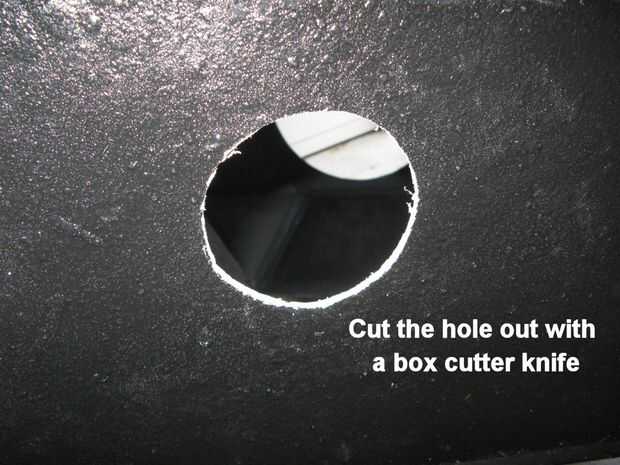

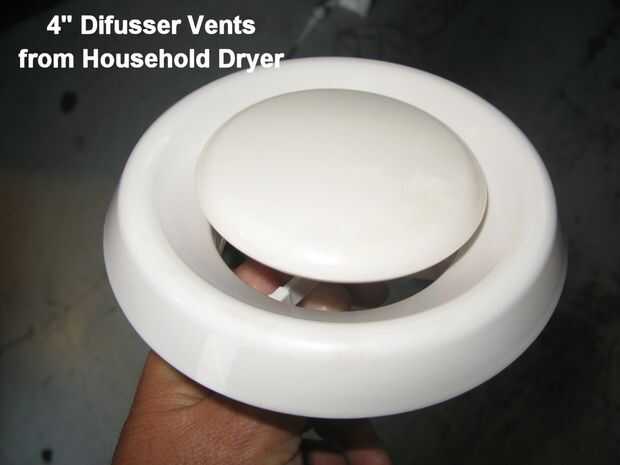

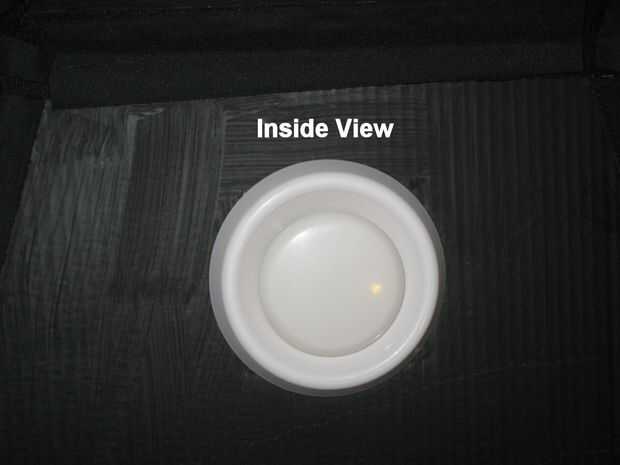

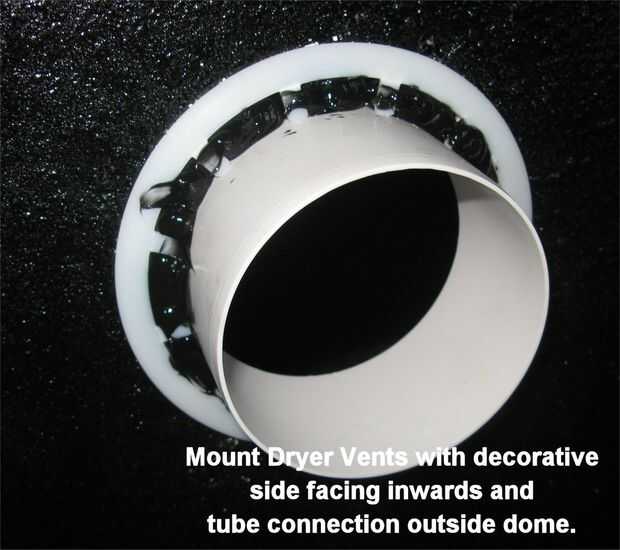

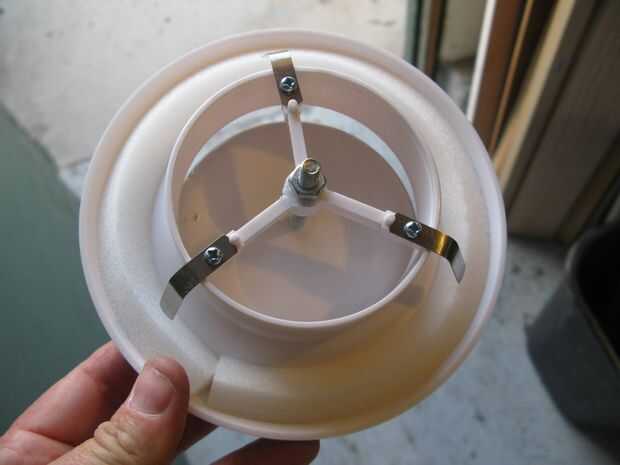

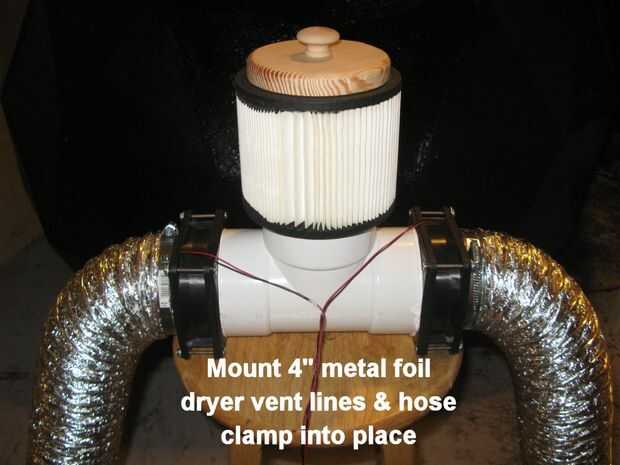

Conecte las 4" metal secadora ventilación las líneas a la bomba de aire, cortar dos agujeros de 5" de diámetro a través del centro de dos de las paredes del Pentágono media base y montar las dos tapas del ventilador secador como se muestra en las fotos.

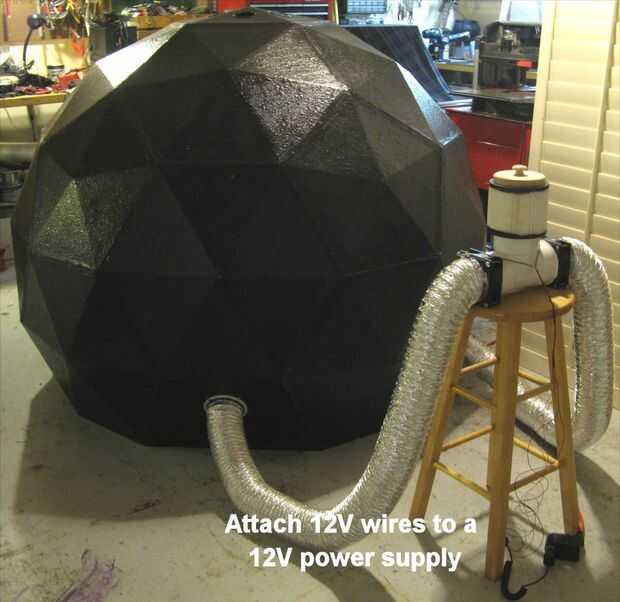

Conecte las líneas de ventilación secador a las rejillas de ventilación en las paredes de la bóveda, conecte las líneas eléctricas a una fuente de alimentación de 12V, (transformador de 12V conectado a toma de corriente de 115V)

Encienda el acondicionador de aire y se introduzcan!!!!!!
