Cuenta abajo en 7 segmentos Display W/RPi 3 (2 / 4 paso)

Paso 2: Segundo paso

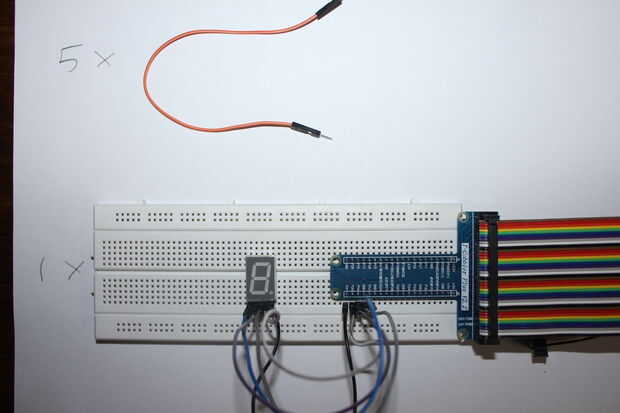

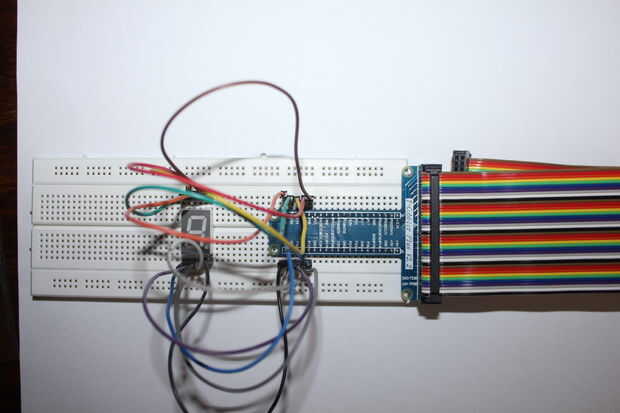

En este paso nos se se realice el cableado de los pines del top 5 de lo display de 7 segmentos el IPC

g - gpio 37
f - gpio 35
com - gpio 39
-gpio 33
b - gpio 31

Siga los cuadros que figuran a continuación
