Cubos apilables de LED! (8 / 10 paso)

Paso 8: Construcción! (continuación)

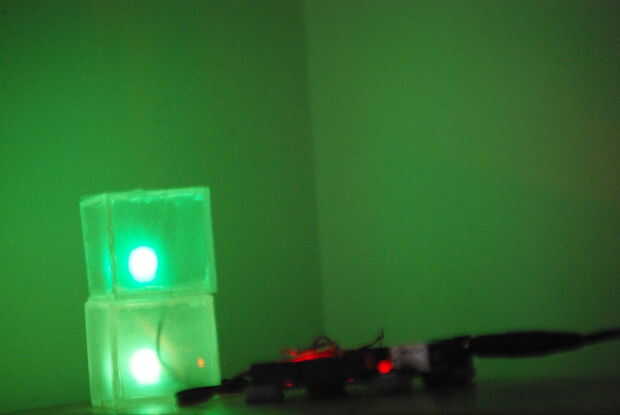

Ta da! Ahora tienes 1 cubo maestro! Pero esto es donde la maravilla real viene en su tiempo para construir un...

Cubo de esclavo!

Usted puede hacer casi tantos como los que quieras (hasta que acabe el poder o la torre se cae)

1. conseguir ese repuesto 1 lado con los agujeros perforados en él y haga otro 2 copias los pasos mostrados antes.

2. pegue 3 plazas (no perforados) y pegar juntos por lo que desde arriba se ve como



.

3. conseguir los imanes de tuyo y uno de los cuadrados perforados y básicamente van a invertir los polos de los imanes de la parte superior del cubo maestro. Una vez están en lo correcto deben todos palillo en la parte superior del cubo principal y entonces eres bueno.

4. ahora con otro cuadrado perforado, empuje los imanes para que ellos se enfrentan a la misma dirección que la parte superior de los cubos de maestro o el inverso de la que hiciste justo antes. Esta colocación especial de los imanes hace que los cubos no pueden ser colocados boca abajo o al invertir la polaridad (sin embargo el arduino han construido en la protección de polaridad inversa)

5. Ahora pegue las piezas inferior y superior (la que usted acaba de hacer con los imanes) pero un lado apagado.

6. Ahora vas a necesitar hacer algunos soldadura similar a la anterior, cables de 3 x 4.5-5 cm y también cables de 3 x ~ 1-2cm para los imanes en la parte inferior de conexión para el LED. Los soldados con las patas del diodo magnético encontré y luego podría dejar los imanes sostenga los extremos del alambre mientras que solía bluetack palo abajo del tablero del LED en la base del cubo. Algunas pinzas o alicates pequeños son útiles para esto.

7. ahora el segundo cubo debe ser funcional, pero antes de pegar la última plaza, su debe ejecutar cierto código y ver si las luces LED y comprobar si los imanes en la parte superior del cubo son salida de voltaje. Si no es encendido correctamente, vaya al último paso, solución de problemas. (o ir en él solo!)

8. por lo que el cubo está trabajando ¿EH? Bien no es un cubo sin 6 caras. Así que adelante y pegar esa última plaza con algunos caliente pegamento y entonces ya está! todo lo que para el 1 cubo!
