Crossover audio del preamplificador de 2 vías monoXover (3 / 4 paso)

Paso 3: elegir la frecuencia de cruce

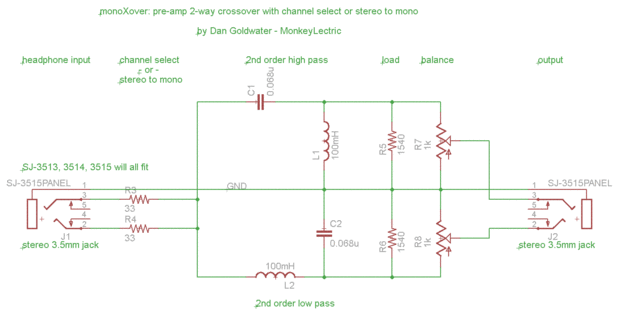

La frecuencia de corte se establece mediante los condensadores C1 y C2.  Resistencias R5 y R6 también se deben cambiar dependiendo las tapas solicitadas.  ¿Qué frecuencia quieres?  Para un altavoz de PA de 2 vías más grande (por ejemplo, con un 12" o mayor woofer y tweeter de bocina), una frecuencia de alrededor de 2khz es generalmente buena.  Con los altavoces más pequeños, parece común para aumentar la frecuencia, tal vez 3khz para un woofer de 6".

Si está modificada un altavoz existente, normalmente tiene un crossover construido ya.  La frecuencia es a menudo en la hoja de especificaciones.  Sin embargo, el crossover integrado a menudo utiliza un circuito de 1 º orden bajo costo que requiere establecer un cruce de frecuencia más alta.  A menudo es deseable para reducir la frecuencia de cruce cuando se usa un crossover de orden superior.  La limitación a esto es que el tweeter puede ser dañado por envío demasiado bajas frecuencias que.

No soy un experto en frecuencias de crossover, buscar en la web si necesita más información sobre este tema.

Los tabla da valores correctos para un 2 º orden Linkwitz-Reilly crossover.
Todos los valores se basan en un inductor de 100, porque esto proporciona la máxima resistencia de carga y así la señal de salida más grande dada una salida del reproductor de mp3 bastante débil.
Os he adjunto una hoja de cálculo de excel con fórmulas vivo por lo que se puede calcular cualquier crossover que te gusta.

• Elegir la frecuencia de crossover que desee (Fc)
• Leer a través de la columna C1/C2 para los valores de la tapa correcta
• Leer a través de la columna de R5/R6 para las resistencias de carga paralelo correcta (la carga total es R, pero desde que usamos un bote k 1, ponemos otra resistencia en paralelo con el que coincide con R)

L (mH)	C1, C2 (uf)	R (tot)	FC	R7, R8 (ohmios)	R5, R6 (ohmios)
100	0.120	456	1453	1000	840
100	0.100	500	1592	1000	1000
100	0,082	552	1758	1000	1233
100	0.068	606	1930	1000	1541
100	0.056	668	2127	1000	2014
100	0.047	729	2322	1000	2695
100	0.039	801	2549	1000	4018
100	0.033	870	2771	1000	6720
100	0.027	962	3064	1000	25552
