Crear y utilizar un MOSFET Arduino Shield (6 / 9 paso)

Paso 6: Escudo encabezados

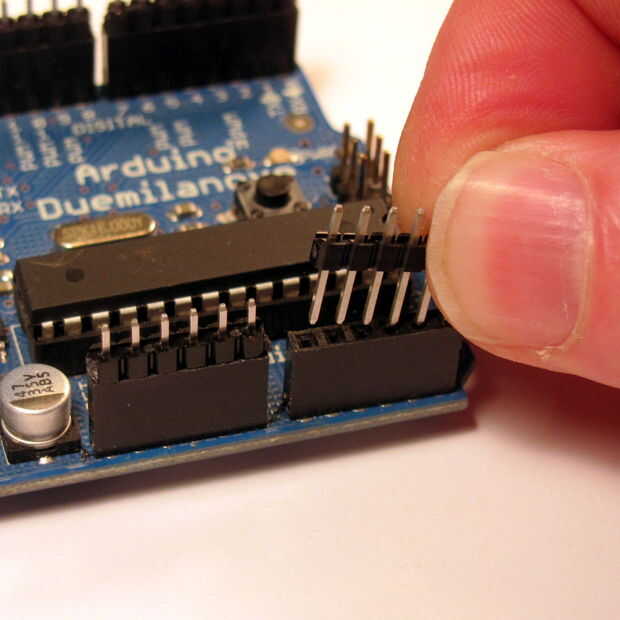

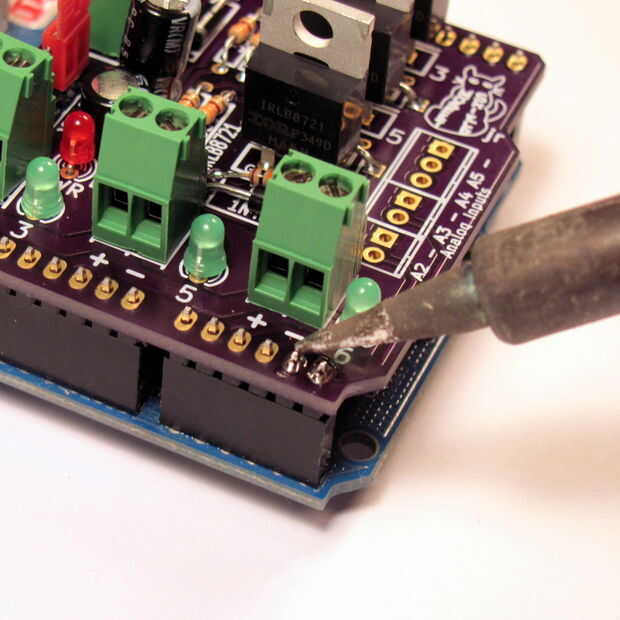

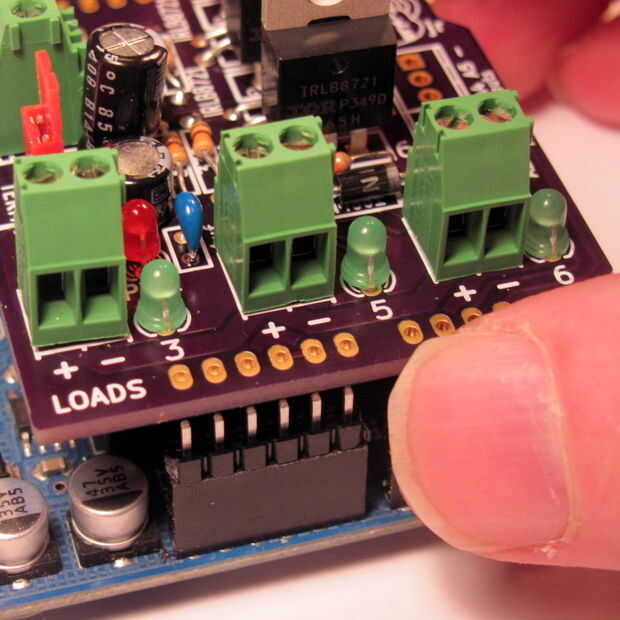

Me gusta usar un Arduino disponible como una plantilla para sujetar los pasadores en su lugar. Cortar dos segmentos de 6 pines y dos segmentos de 8 pines de la jefe del pin. Colocarlos en el Arduino con el extremo corto apuntando hacia arriba. Coloque el protector en su lugar y los pines de soldadura.
