Crear y utilizar un MOSFET Arduino Shield (2 / 9 paso)

Paso 2: Señoras y Gentlement, iniciar su plancha

Vamos a asumir que tienes alguna experiencia en construcción de kit. Si usted necesita alguna ayuda soldadura, entrad www.sparkfun.com/tutorials/213 a refrescar.

El orden de montaje es en gran medida una cuestión de preferencia. Si no tienes un ayudante o un vicio, generalmente voy de altura más bajo a más alto así que cuando el tablero está invertido sobre la mesa, las piezas permanecen en su lugar.

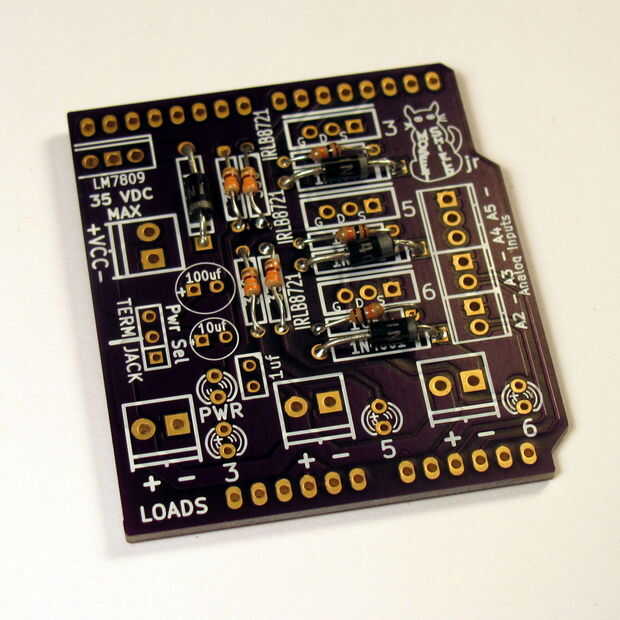

Resistencias: vamos a empezar con resistencias, puesto que son los asientos más abundante, más bajo y más fácil de soldar. Son más resistentes al calor y le dará una oportunidad para refrescar tu técnica. También no tienen ninguna polaridad, así que usted puede poner en cualquier manera.

Diodos: Ahora se calienta, el momento de probar algo con la polaridad. Añadir el diodo observando la línea blanca en el PCB y la banda negra en el diodo. Este es el diodo de "retroceso" y el circuito no funcionará si es al revés.
