Crear un Reactor Arc para (4 / 5 paso)

Paso 4: electrónica

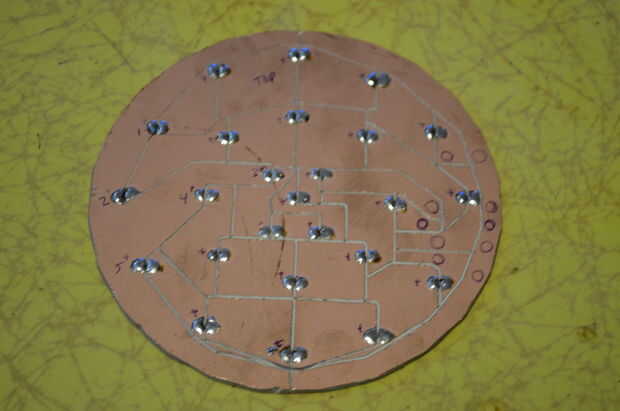

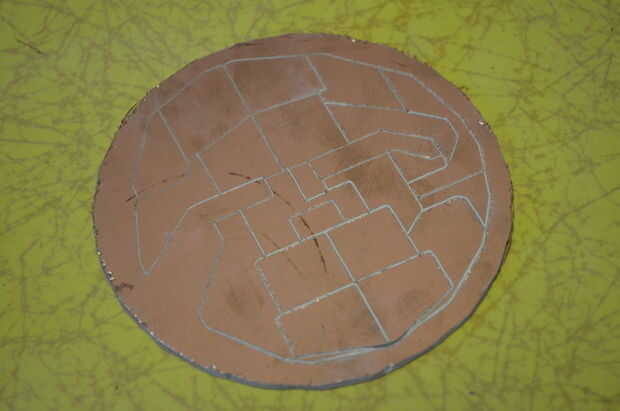

Tan tomando el PCB (supongo que técnicamente no una placa de circuito impreso, ya que corte...) Comprobé con mi medidor de que todas las conexiones estaban bien y no hubo ningún cruce, y notado realmente habia olvidado unas líneas de corte por lo que los hice a mano con mi dremel y un poco de v.

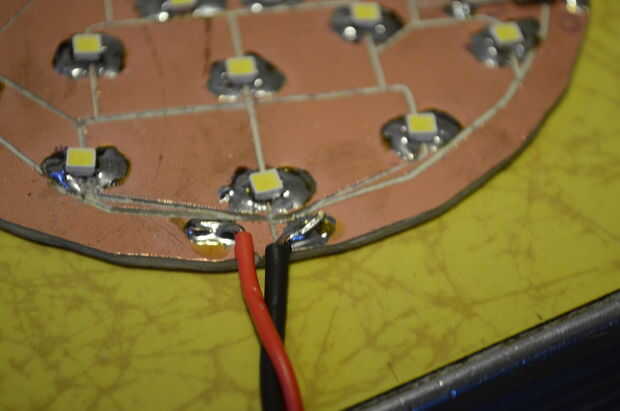

Con eso hecho, encendió el soldador y poner un poco de soldadura abajo de cada pad de los LEDs SMD - ayudó a imprimir la página de sketchup para referencia (ya que las huellas eran esferas grandes)

Entonces yo Asegúrese de que tenía el LED en la orientación correcta y la pongo en el cojín de la soldadura y calentar de un lado, luego el otro. Luego añadir un poco más en la soldadura para la buena medida y luego prueba con una batería de 9V para asegurar que todo funciona. Procedí a hacer el resto de los LEDs (tomó un tiempo)

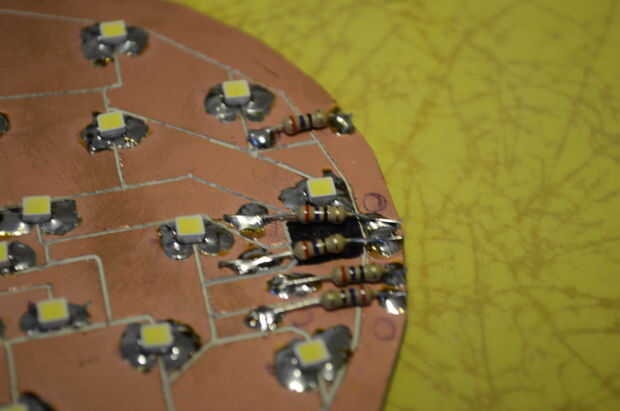

Siguiente paso fue añadir. que las resistencias en el, que utilizando la calculadora que vinculado antes necesito 27 5 resistencias de ohm, así que los excavadas y había soldado.
Luego agregué las líneas eléctricas, solo algunos regulares trenzado cables rojo y negro, en las mitades positivas y negativas de la diskO

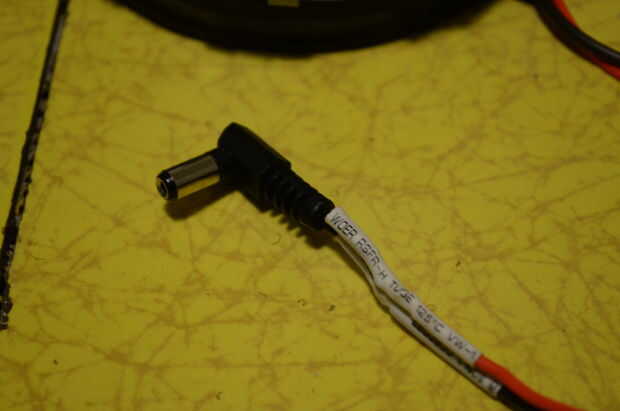

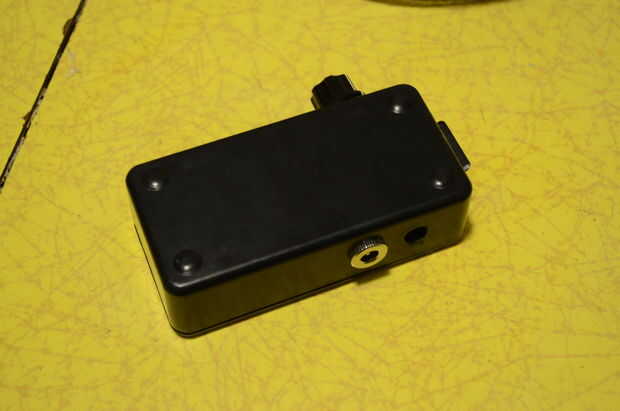

Por último, os adjunto un conectador de energía construidas al final de las líneas de energía, que se adaptan a la alimentación que ya había hecho de un proyecto anterior - 9Vs básicamente a 2 en la serie por un potenciómetro (aquí está un enlace a ese proyecto).

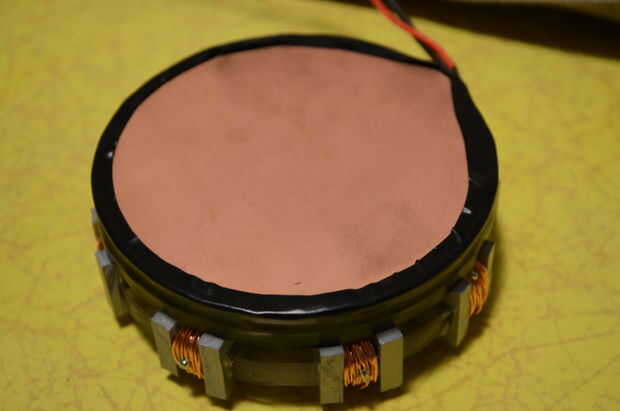

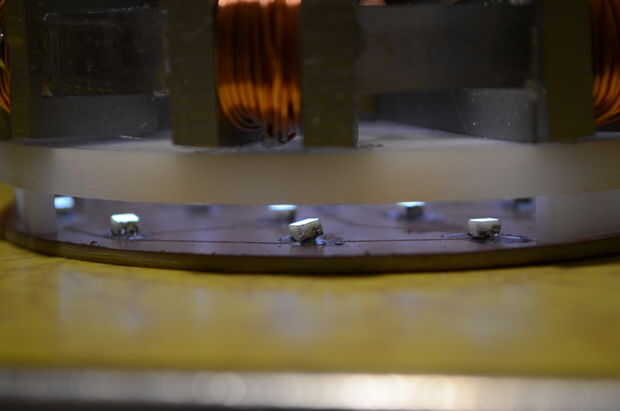

Después de que terminé con el tablero de cortar algunos pedazos de desecho de plástico que actúan como separadores de espacio los LEDs desde el panel de retroiluminación, y pegado a la Junta y luego a la luz de fondo. La terminé con alguna cinta aislante alrededor del borde para sellar en la luz y proteger cualquier borde filoso.

Este acabados el reactor sí mismo, todo lo que queda es montar al desgaste!
