Paso 4: Añadir la electrónica
Se trata de un circuito simple solo consisten en una batería, LED, resistencia e interruptor.
Interruptor: elegí un límite de resorte con brazo de palanca que tenía ya en mi cubo de piezas. Esto es grande porque comienza el gatillo cuando en libertad sin la necesidad de resortes o componentes adicionales.

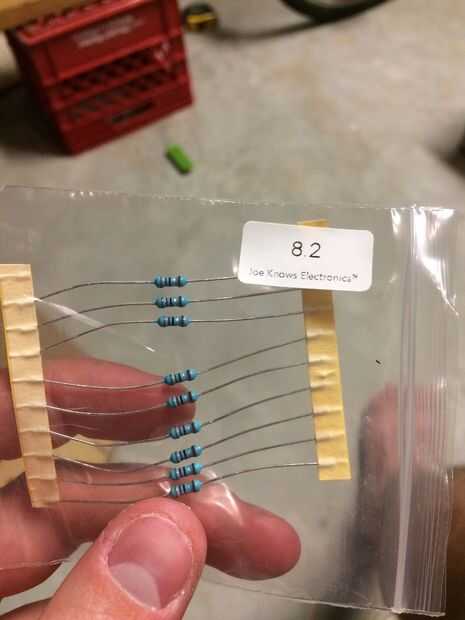

Resistencia: la resistencia es limitar la corriente que pasa a través del LED. Compré la LED en Amazon así que no tengo una hoja de datos. Fui de comentarios de clientes para cuánto amperaje me podrias pasar sin necesidad de un disipador de calor. Luego enganchado hasta un Banco superior de alimentación y pruebas de combinaciones de tensión diferentes y encontró que voltios 2,88 pasado aproximadamente 140 mA a través de la luz. Un cálculo rápido más tarde y determina que una resistencia de ohm 7 cubriría mis bases cuando la LiPo fue cargada 4.2v y cuando casi totalmente descargada 3.7v. Un resistor 1/4W era suficiente. Tenía una bolsa de 8,2 ohmios colocación alrededor y el aumento de la resistencia no produjo una significativa caída en salida de luz.
Batería: previamente compré esta batería de 2500 mAh de Adafruit para otro proyecto y no termina de usarlo. Esto es una batería grande para este simple proyecto y asegurará que mi hijo puede usar esta cosa sin parar en Halloween sin ninguna preocupación de quedarse sin jugo cuando se trata de matar a esa raza de Pacto mal.
LED: como he mencionado anteriormente, he comprado estos de Amazon para alrededor de 20 centavos. No defraudó su paquete pequeño y mínimo de corriente.

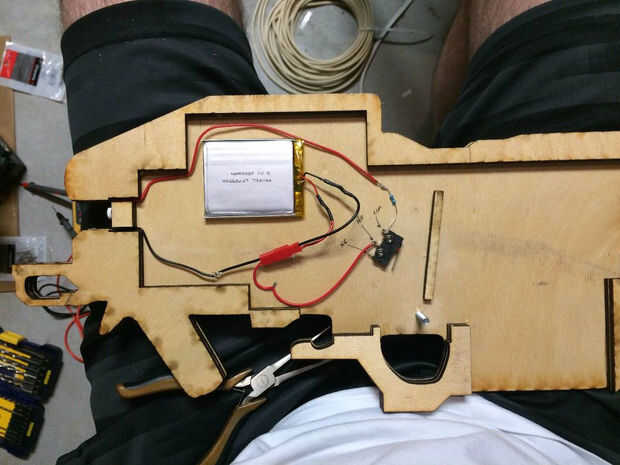

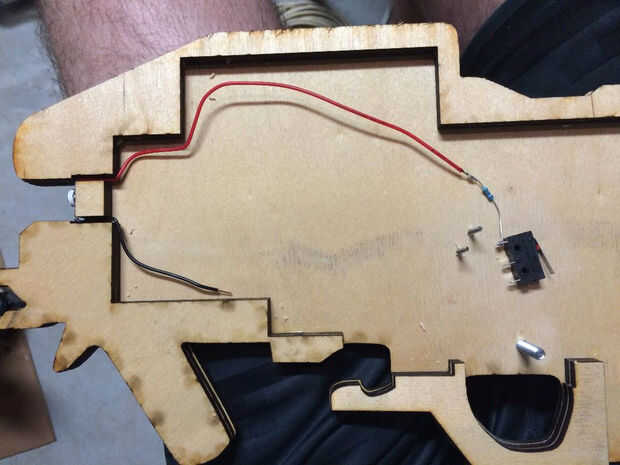

Conectar todo como se muestra en las fotos. Positivo de la batería al terminal del interruptor, resistencia a la terminal COM, a través de un cable al lado positivo del LED NO. Negativo del LED conectado via cable al negativo de la batería. Primer circuito de grado.
¿Haga clic en el interruptor, luz? Buen trabajo.
