Corte del laser caja con vida tapa bisagra (2 / 7 paso)

Paso 2: La diversión parte: utilizando el láser de corte

Utiliza Inkscape para dibujar el diseño pero TechShop utiliza CorelDraw para operar el cortador del laser.  Me pareció la única forma de poder conseguir CorelDraw para leer un archivo de Inkscape exportar como DXF.  Exportar como DXF con unidades de 1mm y 1:1 importada con unidades de 1mm en CorelDraw.  El diseño se centraba automáticamente en el documento de Corel así que me trasladé a la esquina superior izquierda, que es el origen de la cortadora láser.

He seleccionado todo el diseño y confirmó que la anchura de la pluma era rayita, es necesario, presione Imprimir.

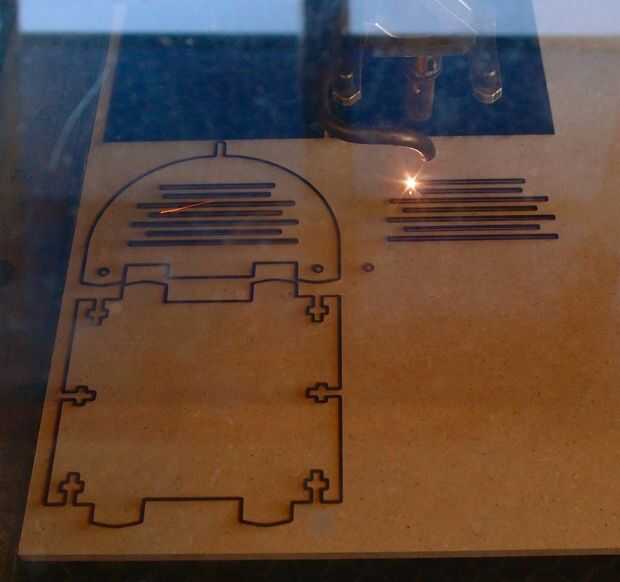

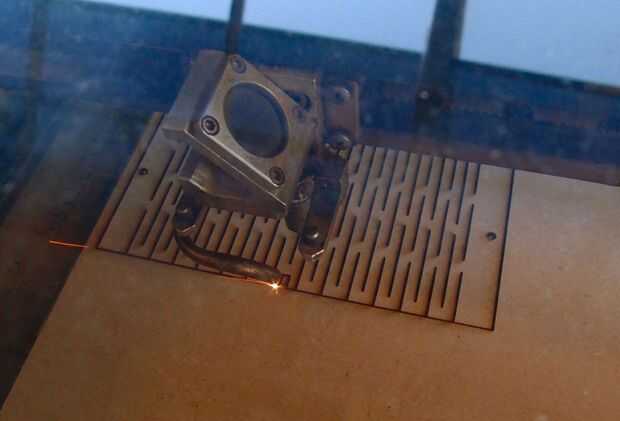

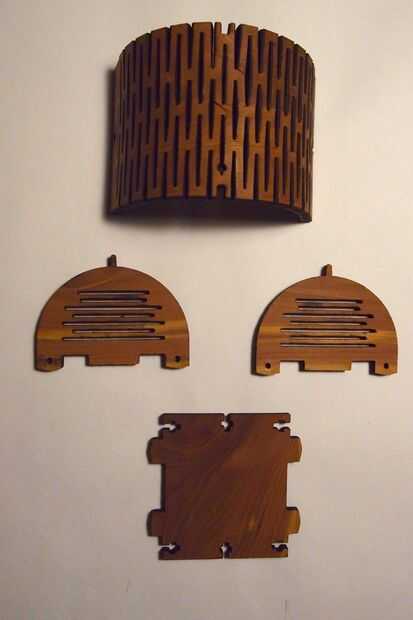

Corte MDF trabajó muy bien con cerca de la configuración inicial recomendada.  Sin embargo, me pareció que el contrachapado de cedro de corte problemático.  Las mismas opciones que los MDF fueron solamente 25% a través del cedro.  Configuración de malabares, terminé cortando el cedro 3 - 4 veces antes de que la corte pasó a través de.  Esto condujo a una reducción difusa con un montón de hollín.  Sin embargo, la ampliación del corte hecho doblar la pieza mucho más fácil más adelante así que si vuelvo con configuración corregido voy a tener que modificar el diseño para ampliar las ranuras de flexión!

Corté el abedul en un solo paso utilizando la configuración que funcionó en el cedro, pero que hizo un corte muy preciso y el abedul quebró cuando he intentado hacer la curva. (Ver la actualización en el paso 7 para mi diseño mejorado que funciona bien con abedul).
