Paso 1: Diseñar el cuadro de

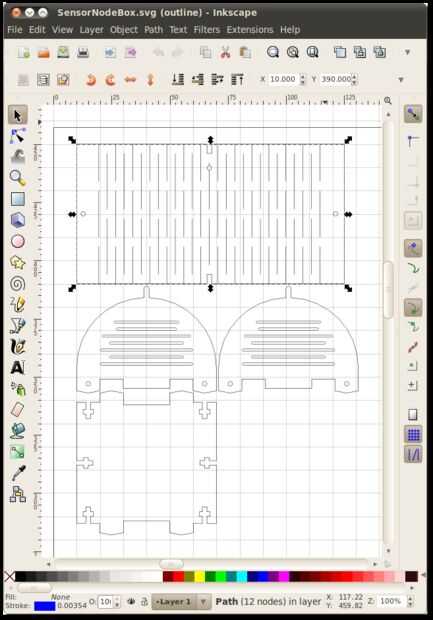

Aquí es cómo construí el diseño (lo siento por la falta de imágenes del trabajo):
- Establecer el archivo para ser 24inches x 18inches, que es el tamaño de la cama de lo cortador del laser con que estaba trabajando.
- En archivo > Propiedades de añadir una cuadrícula de 1mm. (Yo prefiero trabajar en métrica
- Dibujar un cuadrado de 6 cm para la base. No preocuparse los detalles como las ranuras del tornillo en esta etapa.
- Dibuja medio círculo para un lado y se extienden hacia abajo desde los extremos 1cm para dar una porción plana; cerca de la base.
- Calcular la longitud necesaria para el superior = PI * 3 + 2 cm = 11,5 cm
- Crear un rectángulo de esa longitud y 6cm de altura.
- Usando el snap grid, sorteo una copia de la vida del patrón de la bisagra.
- Copia el patrón a lo largo de la longitud de la tapa.
- Usando la ruta de herramienta de edición, perfeccionar las formas, dibujando en las clavijas y ranuras en T para los tornillos. Utilicé una rejilla de 1 m m para el 90% de la obra. Para piezas precisas como las ranuras en T, he seleccionado los nodos que debían ser "off grid" y entraron manualmente las coordenadas.
- Utilizar la cuadrícula, dibujar en círculos de 2mm por los agujeros de tornillo. Para el agujero de la antena, usé la barra de herramientas de snap para activar el snap a cúspide y complemento del centro y dejar que el centro del círculo Coloque al final de la línea. Luego utilicé la herramienta de ruta para modificar la línea para eliminar la superposición.
- Finalmente, añadí algunos rectángulos más redondos a la pieza final para los orificios de aire y había clonado el pedazo de extremo.
Consejos:
- Planeaba cortar diferentes tipos de madera que tienen ligeramente diferentes grosores y no quería tener que alterar el diseño para cada tipo, así que hizo las clavijas sobresalen más allá del extremo de las ranuras y había curvado en los extremos. En un material más fino, que sobresalgan un poco más lejos pero no importa.
- He hecho hecho las clavijas un poco más anchos que los agujeros (de 0.2 mm) en el diseño para tener en cuenta el corte del haz láser.
