Cortador del laser ocultado en un encendedor tapa flip (5 / 9 paso)

Paso 5: Partes y piezas

Se requiere un aislante plástico y un trozo de veroboard que caben cómodamente en el inserto más ligero.

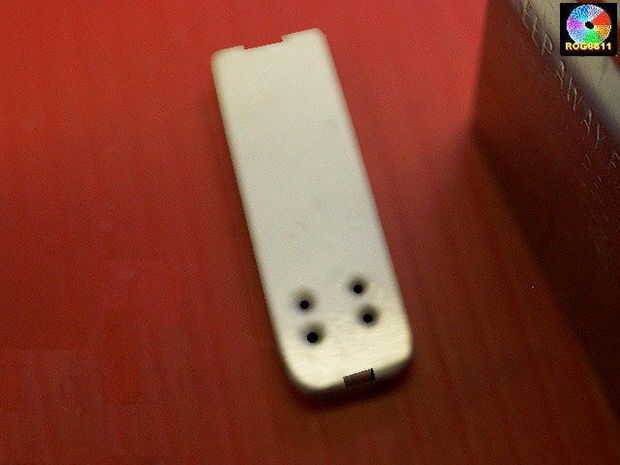

Empuje el aislador plástico en su lugar y marque la forma de la boca sobre ella. Quite el aislador, pone la veroboard en parte superior y luego taladrar los cuatro orificios, mantenerlos dentro del círculo.

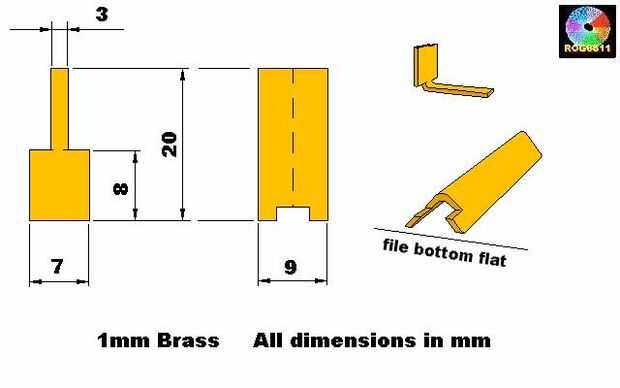

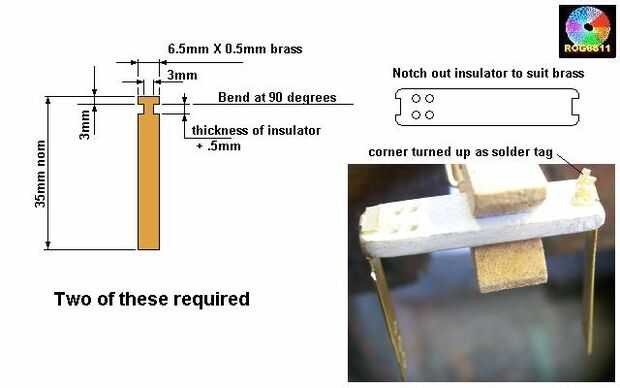

Tierra volver las correas deben ser hechas de trozos de hoja de cobre amarillo y montados como se muestra.

Estos son doblados para arriba y pegado al aislador 2 de parte de epoxi, en una parte posterior de la estructura de que estos se doblará en los extremos y el exceso corta, dejan la Asamblea de ser empujado demasiado lejos en el encendedor.

En algún momento, necesitará configurar el circuito del conductor a la salida deseada, como el regulador se ocultarán una vez instalado el controlador, la conecté hasta 9v y carga ficticia para fijar demasiado 110ma. Aquí encontrará información sobre el uso de cargas dummy:
http://www.rog8811.com/laserdriver.htm
