Core2duino (actualizado) (3 / 7 paso)

Paso 3: transferencia al cobre

Estas son las instrucciones genéricas que sigo cada vez que grabado mi propio PCB:

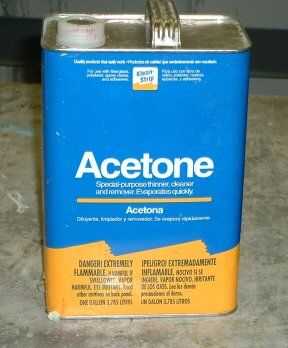

Usted necesita un hierro, una almohadilla Scotch-brite, algunas toallas de papel y algunos acetona.

Antes de empezar, conecte su hierro y vuelta al nivel más elevado.

1. Frote revestido con una almohadilla scotch-brite hasta brillantes de cobre
2. use acetona en una toalla de papel para limpiar polvo de cobre de cobre revestido
3. Repita el paso 2 hasta que no haya ningún polvo visible siendo quitado, dobla la toalla de papel después de cada uno. Vuelva a aplicar acetona según sea necesario. Si no obtienes todo el polvo, no se transferirá.
4. dejar secar por unos minutos.
5. Pre-calentar el cobre revestido con la plancha un minuto o así, con una pieza recién quitada de papel revista (menos fotos mejor) entre el hierro y revestido de cobre.
6. eliminar el hierro y con cuidado coloque la impresión sobre el cobre y presione hacia abajo.
7. agregar otro pedazo de papel para revistas entre la impresión y la plancha para evitar que ripeo la impresión.
8. Presione duro con hierro, moviendo cada 30 segundos durante 3 minutos.
9. Retire la plancha y deje que se enfríe durante 10 minutos.
10. colocar en un recipiente con agua jabonosa tibia durante 20 minutos disolver el papel.
11. Retire el papel con el pulgar, fregar hasta que esté todo desaparecido y queda sólo tóner.

12. Si usted tiene cualquier pista embarrada, limpiar con un pequeño destornillador de cabeza plana. Si usted raspa demasiado, utilizar esmalte de uñas para agregar algunos más "toner" donde sea necesario.

a grabado...
