Corazón con LEDs y Temporizador 555 que destella (1 / 6 paso)

Paso 1: componentes

Sé que algunos artículos pueden no estar en el circuito pero te aseguro que tanto mina como este circuito funciona al 100%

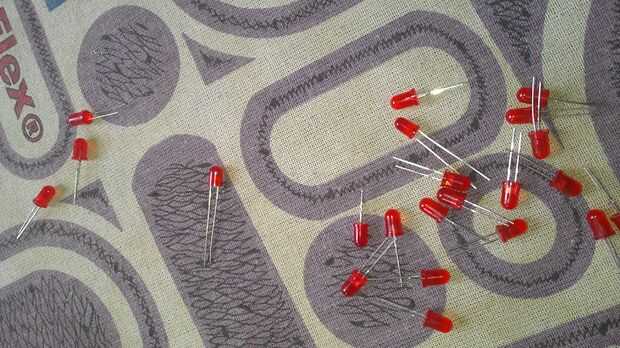

  • LED rojo - 16 o más
  • resistencias de 330 ohm - 1

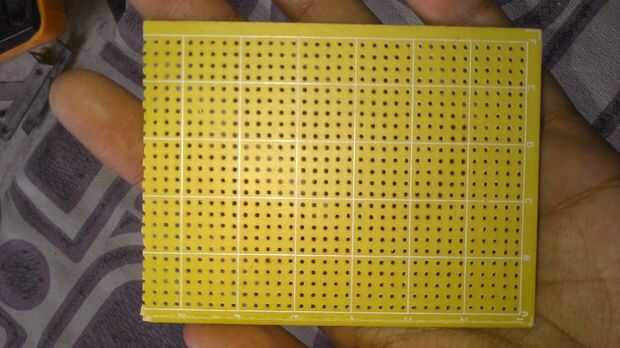

  • Wyro tablero (ver foto)
  • Temporizador 555 IC (cualquier serie)
  • Condensador electrolítico de 10 uF
  • Resistencia Variable de 100 k
  • 10k resistencia
  • 1 pulsador
  • Clip de soporte de la batería de 9V
  • Equipos de soldadura
  • Protoboard para probar el circuit(optional)
