Paso 5: Conecte todo y cosas en una caja
pin 0 - TX desde el GPS
pernos 3,4,5,6,7,8,9 - estos conectan directamente enfrente de Arduino para el tablero/escudo de relé. Tenga en cuenta que no puede usar encabezado de 2,54 mm espaciado como existe una brecha en el Arduino entre los pines 7 y 8 y simplemente no encaja bien.
PIN 3 va al relé 8
Pin 4 a relé 7
pin 5 a relé 6
PIN 6 a relé 5
PIN 7 a relé 4
Pin 8 al relé 3
PIN 9 a relé 2
PIN 10 habría ido a relé 1 - pero hizo saltar ese relé en el primer día (mejor a prestar atención a las negaciones)
PIN 11 para seleccionar el botón
pin 12 botón de avanzar
GND - conexión a tierra en la placa Arduino se requiere a cada uno de los dos botones y el GPS
5 voltios - a vcc en la placa de relé
3,3 voltios para encender el GPS
Potencia para el Arduino es 12 voltios de una fuente de alimentación de PC
Alimentación a la placa de relé es de + 5 voltios de la fuente de alimentación de PC

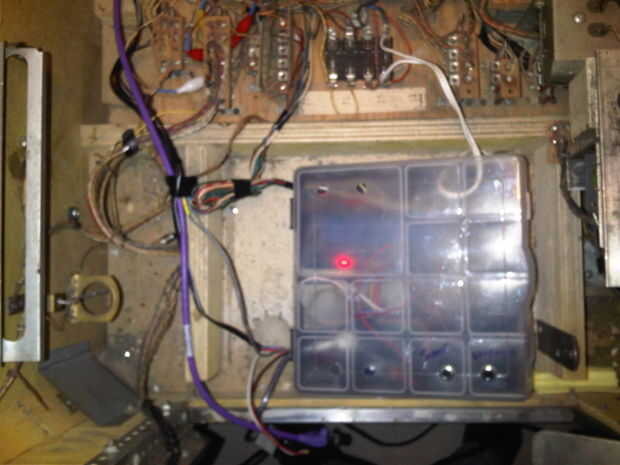

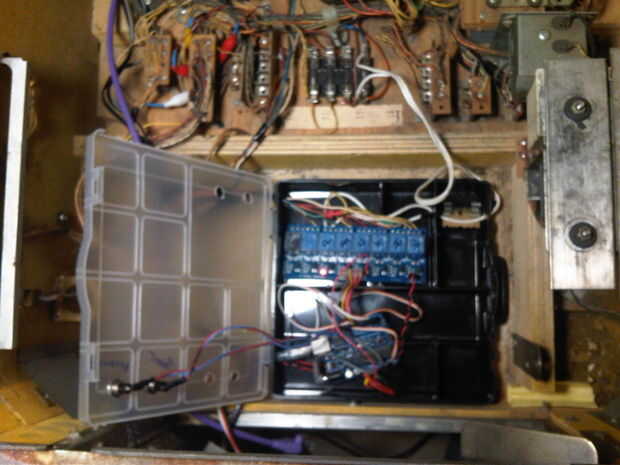

En este punto atascado lío entero en una pequeña caja que recogí en la tienda de dólar. Había yo sido más paciente estoy seguro podría haber encontrado una caja similar llenada de mierda en el almacén del dólar por el mismo precio - pero opté por uno vacío. La razón más grande para la caja - que me impide caer mi Arduino sobre callejeros voltios ni cables.
Los botones que yo no he hablado mucho pero son simples botones que liberan cuando suelta de ellas. un cable va a masa, el otro al pin en el Arduino. Yo uso los Arduinos no construido en Levante los resistores piezas adicionales necesarias.
La placa de relé 8 tenía un puente que he desconectado así que pude usar alimentación externa. Toque 5 voltios de la Arduino a VCC en la placa de relé y la placa de relé separado + 5 y tierra de una vieja fuente de alimentación de computadora de la energía. La misma fuente de que obtener 12 voltios de la ejecutar el Arduino.
