Convertir una máquina de pinball de la década de 1970 en un despertador atómico sincronizado usando un gps y un arduino (1 / 6 paso)

Paso 1:

Materials:

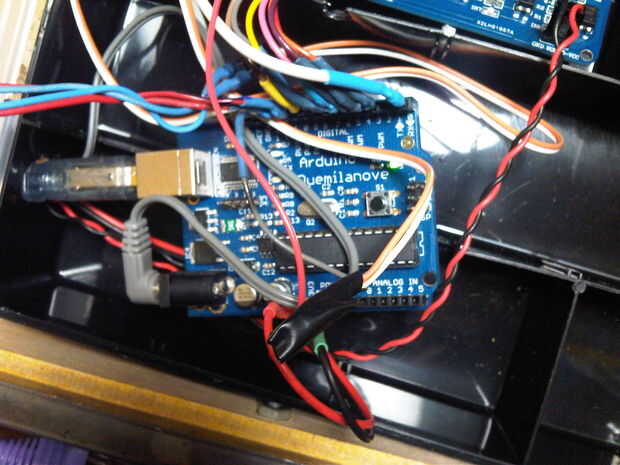

Arduino. Usé un Arduino Duemilanove, pero un uno debería funcionar así $25-$30

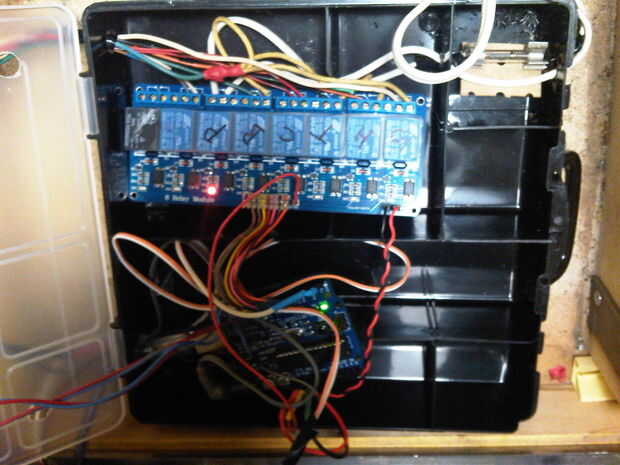

8 relé protector de tablero. Esta recogido en e-bay por menos de $20
GPS receptor (que se encuentran en las calles de Microsoft y los viajes) $20 - $30 en ebay
Longitud de cableado cat-5 (cat 5 es lo que usé, pero sólo tiene que entrar tres cables del GPS por la ventana de la máquina de pinball) $10
Tomas para conectar el cable cat-5. $5
Los conectores y cabezales como el tipo que encontrará en el mismo lugar le recogió su Arduino $3
algunos clips de aligator y alambre. $3
Un fusible de una máquina de pinball $0
Energía para todo - un viejo PC alimentación $15
Una máquina de pinball electromecánico (y un diagrama esquemático para estar seguro) $150-$2000

Sólo estoy adivinando acerca de algunos de los precios como me ha pasado tener un GPS, cable cat 5, conectores rj-45 y una máquina de pinball. Todo lo que realmente necesitaba recoger era el Arduino, la placa de relé y algunos pedacitos impares para acabar con.

Cuando construí esto utilizar a un asistente para Bally. El código para el Arduino debería funcionar para casi cualquier jugador cuatro juego de Bally de la época sin demasiado ajuste requerido. No tarda mucho en todo para ajustar cosas y hacer que esto funcione en casi cualquier EM la máquina de pinball solo tienes que tener en cuenta qué interruptores avanzará la puntuación al siguiente jugador y si el juego puntaje una bonificación al final de cada bola.
