Paso 2: Hacer algunas conexiones dentro de lo pinball
Las puertas del campo de juego y monedas conectan los interiores principales de los conectores de la vieja escuela llamados jones enchufes y la máquina de pinball con algo grande. Es aquí donde aprovechamos en los circuitos para controlar el pin.
Rollovers, botones y marcos de alambre se usan para anotar características en el juego. Como la bola rueda sobre el interruptor sobre el campo de juego cierran un par de contactos a continuación. Con su esquema y multímetro identificar los pares de las siguientes:
Puntuaciones de 10
Puntaje 100
Puntuaciones de 1000
Expulsión/devolución de bola
interruptor de crédito
moneda-para arriba

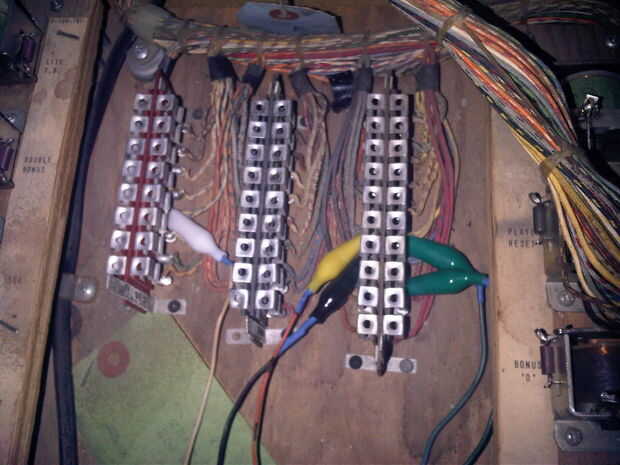

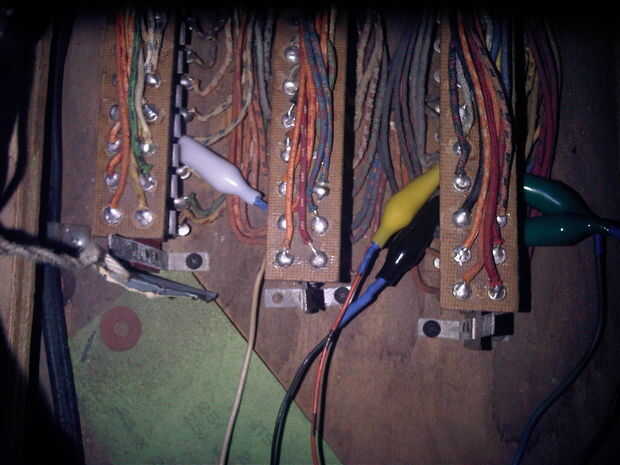

Una vez que se identifica cada par, clip pinza cocodrilo a la zapata en el extremo hembra del conector jones y ejecutar nuevamente el cable a la placa de relé. T guardar unos cables NOTA en mi máquina todo de la calificación, así como la bola volver, utilice un cable amarillo común así que hizo una conexión en el conector de Jones y partirlo al lado de cada uno de los cuatro Relais.
Antes de hacer esto sin embargo, ahora sería un buen momento para cargar el dibujo adjunto a su Arduino. Mucho más fácil conseguir este hecho antes de meter a dentro de la máquina de pinball.
