Convertir una fuente de alimentación ATX ordenador en una fuente de alimentación del Banco superior (3 / 3 paso)

Paso 3: Cableado de la fuente de alimentación hasta

Las mismas líneas de color deben soldarse juntos para cableado de la fuente para obtener la máxima cantidad de corriente de la fuente puede proporcionar. Una vez que los cables de tierra y tensión juntos está a la izquierda con algunos otros. Mi fuente no tiene un -5 V. El cable marrón es el + 3.3V sentido con las necesidades que se atarán con el + 3.3V línea. Se suelda el cable verde al interruptor en mi fuente. El cable morado conecta al LED rojo y el cable gris se une a la LED verde.

Todas las conexiones de soldadura deben utilizar del encogimiento del calor en caso de una conexión viene de perder y para asegurarse de llegar no hay cortocircuitos en el sistema.

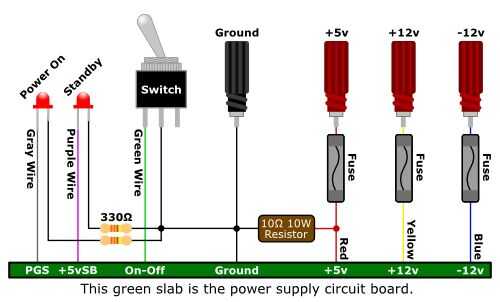

El esquema sería el siguiente. No utilizo los fusibles en línea. Las resistencias son necesarias para los LED y he comprado un interruptor redondo. Cableado para todos los demás componentes es correcta. Usé 2 resistencias de 5 Watt en serie en lugar de la uno 10 vatios. Algunas fuentes requieren una carga inicial para encender. Antes de convertirse su suministro en usted debe comprobar todos su conexiones para asegurar el sistema fue atado con alambre correctamente.

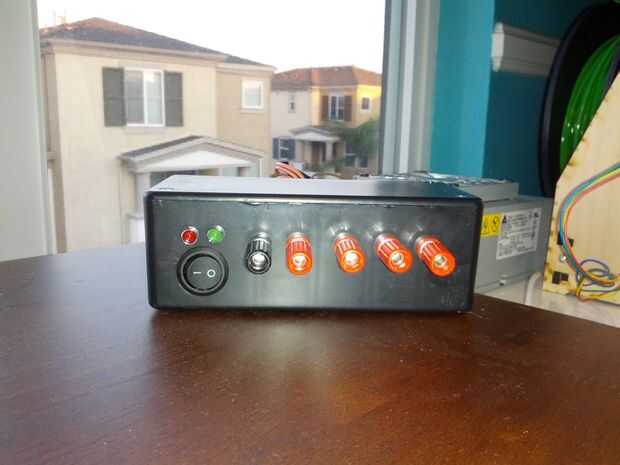

El led rojo se enciende cuando se enchufa la fuente ATX. El led verde significará que el interruptor del encendido, suministrando energía a los rieles. Todo funcionó muy bien y estaba muy contento con cómo todo resultó.

Tengo algunas referencias en mi sitio de blog que tiene algunos detalles adicionales.
