Convertir una báscula de baño electrónica en una escala de envío para <> (5 / 8 paso)

Paso 5: Cableado de las agallas

,

Retire la tarjeta de circuito de exhibición, soporte de interruptor y batería junto.

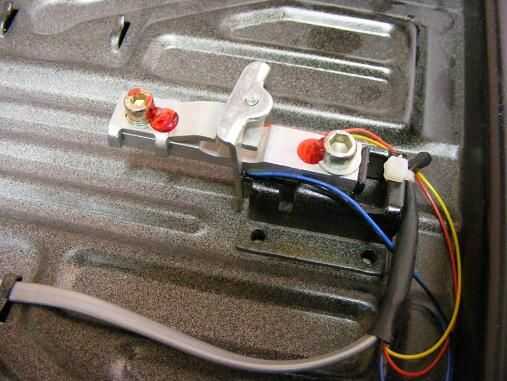

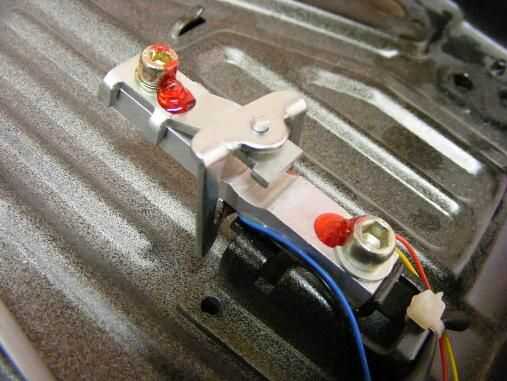

Debería ver que la pantalla está conectada a la celda de carga con 4 cables. Hacer un dibujo de cual cable de color va a qué conexión de la tarjeta y la celda de carga.

Sustituimos este pedazo corto de alambre con el cable telefónico largo. El color del cable no es importante pero los mismos puntos de conexión es.

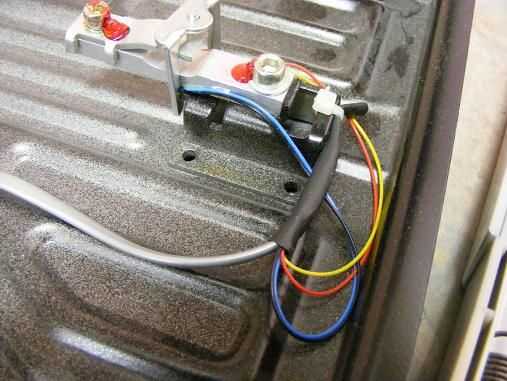

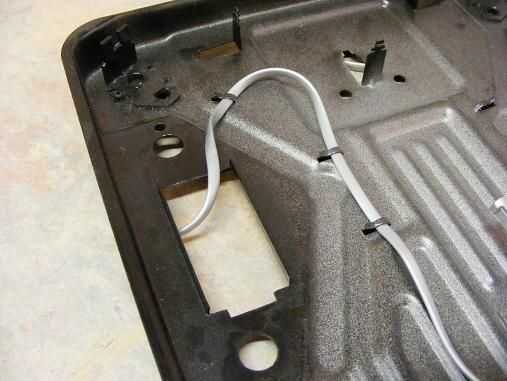

Vestido el cable a la longitud deseada. Soldar un extremo del nuevo cable a los cables de la celda de carga. Recordando al cable de alimentación a través de uno de los orificios en la base. Usé el agujero del soporte de batería. Puede utilizar cinta adhesiva para asegurarse de que el cable no esté en contacto con las vigas.
