Paso 3: Averiguar cosas sobre tu teclado
Donde tienes el teclado desnudo, ahora es el momento para explorar.
Tome el multímetro y una notebook y documento información sobre el teléfono:
- ¿Cuál es la diferencia de voltaje entre dos almohadillas de cobre de un solo botón? ¿Qué teclado se carga positivamente sobre el otro?
- ¿Son almohadillas de cobre en el PCB conexión entre sí? ¿Cuáles?
Estos son los resultados de mis pruebas:
- La almohadilla de cobre de centro de una clave es cargada por más positiva que la almohadilla de cobre externa de 2.7V

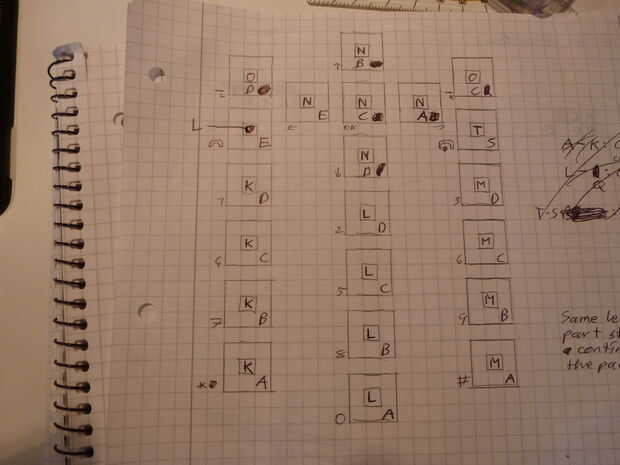

- Muchas pastillas de cobre están conectados. Como se aprecia en el cuadro que visualizar donde están los botones y que pastillas están conectados. Mismas letras están conectadas. Resultado 12 conexiones individuales de 21 botones.
- Cuando el teléfono está apagado, el botón 'on' es el único que tiene un voltaje a través de él.
¿Por qué hacemos esto?
Estos datos son importantes para que el circuito externo. El voltaje sobre cada tecla es importante cuando queremos conectar un transistor para las zapatas de cobre; la polaridad es importante.
Sabiendo que las almohadillas están conectadas uno al otro tiene más de un efecto práctico. Después necesitamos soldar cables a las teclas. Por supuesto podríamos soldar un cable a cada placa de cobre, pero el resultado sería 42 (!) los solos alambres (en mi caso).

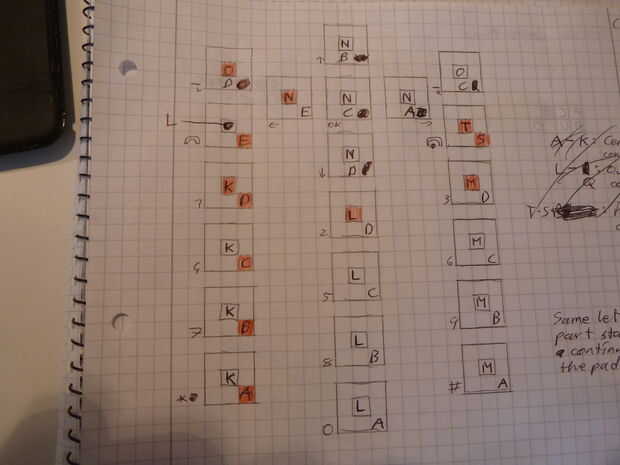

Por saber que pastillas se conectan entre sí podemos soldar un cable a una almohadilla de un grupo de pads conectados en vez de un cable a cada uno. En mi caso se trata de 12 cables en lugar de 42! En el cuadro con las letras resaltado en rojo, puedes ver que cables almohadillas serán soldados a. Le ahorra un montón de trabajo!
