Convertir halógeno MR16 LED luz usando sólo aprox 1 vatio. (1 / 4 paso)

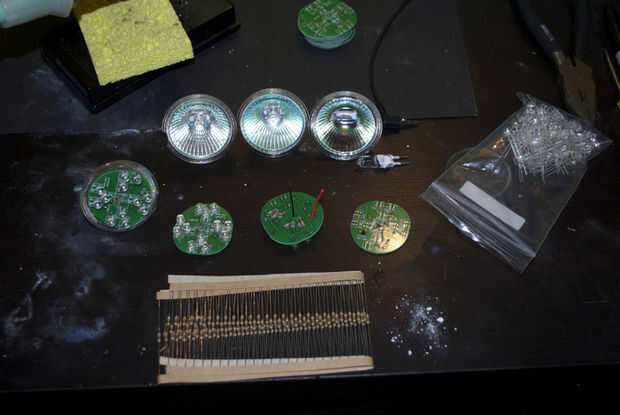

Paso 1: Los archivos PCB y piezas necesarias.

Adjunta a este paso se encuentra el águila de PCB archivos.  Usar seeedstudio en china para hacer mis tarjetas.  Tienen precios decentes.  Si tienes tu propia casa junta entonces gran o un medio para hacer tu propio PCB entonces aún mejor.  Si me envía sus alojamientos MR16 puedo construir para usted y enviar a usted para 15 bux por Asamblea.
Ahora sigamos con las piezas necesarias.
Cada tarjeta utiliza 12 LEDs.  Utilizar 20.000 MCD led de con tapas planas.  Usted puede encontrar estos en ebay bastante fácilmente.  He pagado creo que 20 bux para 200 de ellos.
Cada placa también utiliza resistencias de ohm 4 100.  Usar resistencias de 1/4 watt.
Por supuesto se necesita estaño y un soldador.
Pegamento o cualquier otro tipo de adhesivo para montar la placa a la caja y para ayudar en la fabricación de los pins de MR16 para enchufar la fuente de energía.
calibre 14 cable de cobre sólido para la fabricación de alfileres.  O si tienes acceso a algún otro material adecuado para los pasadores.
Por supuesto, usted también necesita una cubierta MR16.  Estos están disponibles en muchas tiendas si ya no tienes algunos que desee convertir.  Usé un conjunto comprado en Ikea.
Continúe con el siguiente paso.  Tomando la MR16 cubierta aparte...
