Paso 3: soldar componentes

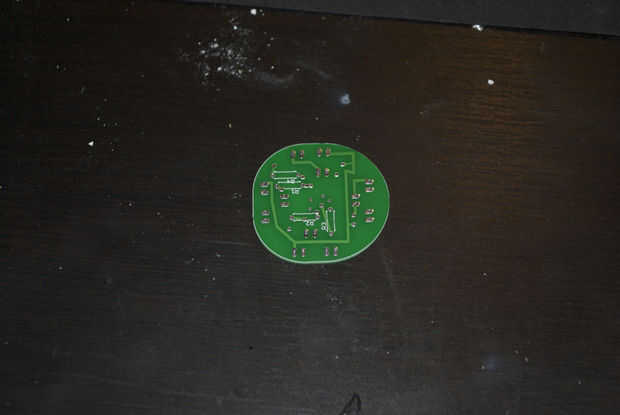

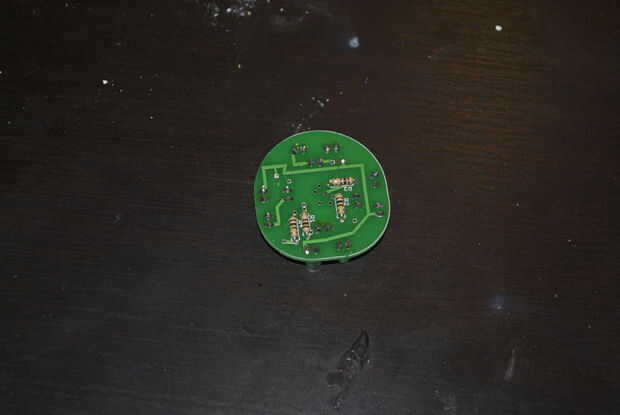

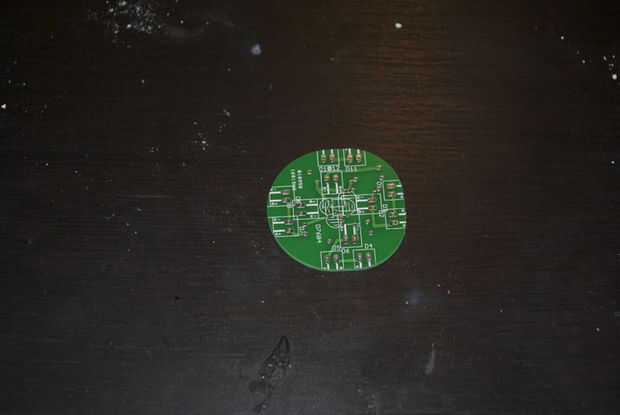

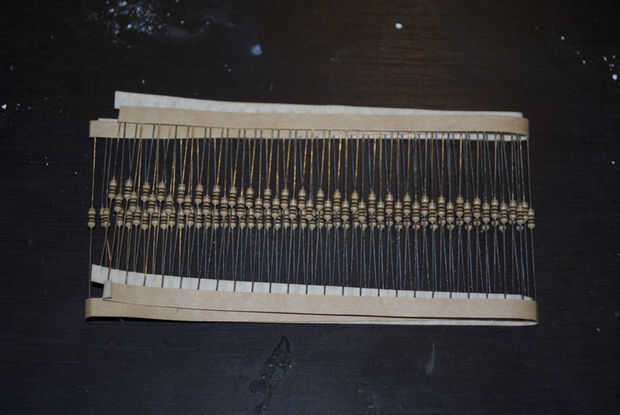

Soldado en mi resistencias primero. Relleno de los resistores de 4 en la parte trasera. El PCB está marcado donde van. Después de rellenar en les de la soldadura y acortar los conductores.

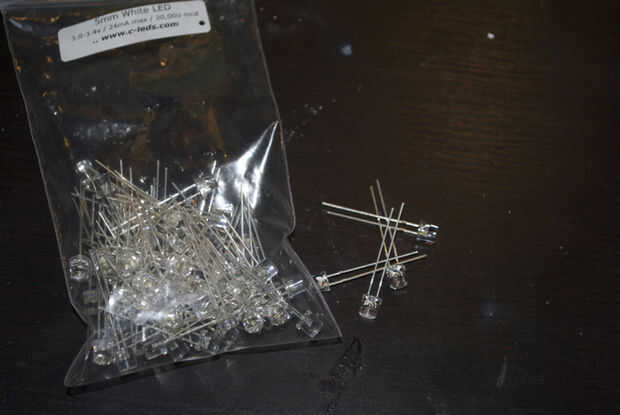

A continuación nos suelde el LED. ahora hice estos en grupos de seis. Tres LED en prestar atención a las marcas de ánodo y el cátodo en el PWB de la materia. Mucho es anode(+) y plazo de ejecución corto es cathode(-) cosas tres en frente de los tres primeros y voltee el PCB para que los cables de LED están accesable. La soldadura y acortar los conductores. Ahora soldar los 6 restantes de LED.

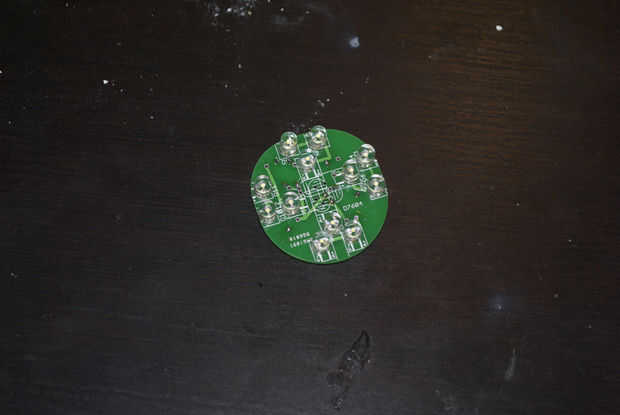

Ahora debe tener PCB que se asemejan a la foto a continuación. Todo lo que queda es la soldadura de los cables.

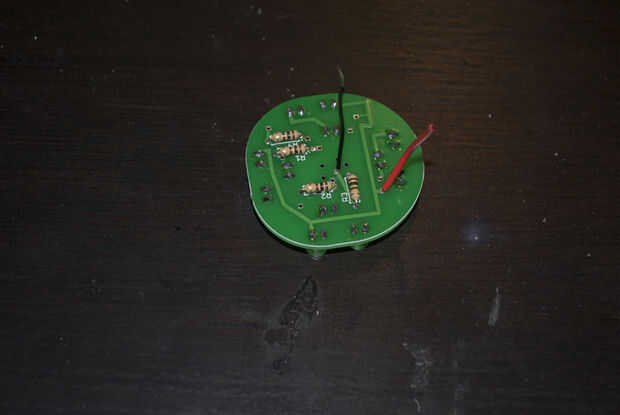

La vía que está directamente en el centro es el punto de tierra. Esto se puede encontrar saliendo de R3 (hay varios puntos de la tierra realmente pero este es más fácil). Soldar un cable negro en esta vía. Uso un calibre lo suficientemente pequeño como para caber. (inadveratly utiliza un agujero más pequeño que deseaba---usted puede solucionar esto en el archivo del PCB antes de enviarlas juntas hacia fuera para facilitar este paso). Ahora encontrar el rastro desde el ánodo del LED 7. Se verá una mayor vía saliendo de este rastro. Soldar un cable rojo aquí te 12V entrada.
En este punto usted querrá probar la Asamblea. Conecte 12 voltios. Si todos de luz hasta entonces usted es buenos ir. Si no necesita solucionar problemas por eso. Tal vez instaló un LED o dos hacia atrás o tal vez tienen algunos empalmes de la soldadura mala. Asegúrese de que tiene la tierra y 12 Voltwire instalado para la correcta vía de. Si roubleshooting es necesitan entonces problemas para disparar y reparación. Si todo está bien podemos instalar el alambre de cobre que va a convertirse en los pernos de MR16 que se enchufa en su montaje final.
Para hacer este corte dos pedazos de 14 calibre alambre de cobre sólido de 3 pulgadas. (obtener recortará más de esta apagado). En un extremo de la tira una muy pequeña cantidad de aislamiento. En el otro extremo de la tira al menos una pulgada o más aislamiento. Ahora la soldadura para los cables ya conectados a la pcb. Soldadura a fin de que usted sólo había despojado una pequeña cantidad de aislamiento de. Sí se trata de una cruda manera de hacer esto...
Ahora que tienes dos cables soldados comenzará a montar en la vivienda de MR16. Prestando atención a qué cable está conectado a tierra y lo que uno está conectado a 12V. Empuje el cobre los cables a través de los agujeros de perno en la cubierta MR16. Me gusta la carcasa con un rotulador con una sign(-) negativa en el lado que presioné el cable negativo a través de la marca. De esta forma que sabes conectar más tarde. Una vez que usted empuje ambos cables a través de él un buen momento para hacer una prueba final para asegurarse nada salió mal en su trabajo de soldadura durante la instalación de estos cables finales. Conectar a una fuente de 12V prestando atención a la polaridad. El lado marcado con el sign(-) negativo va al negativo y el otro lado va a 12V.
¿OK ahora esta todos los trabajos? Si no es tiempo de solución...
Si entonces su listo para pegar todo junto. Siguiente paso...
